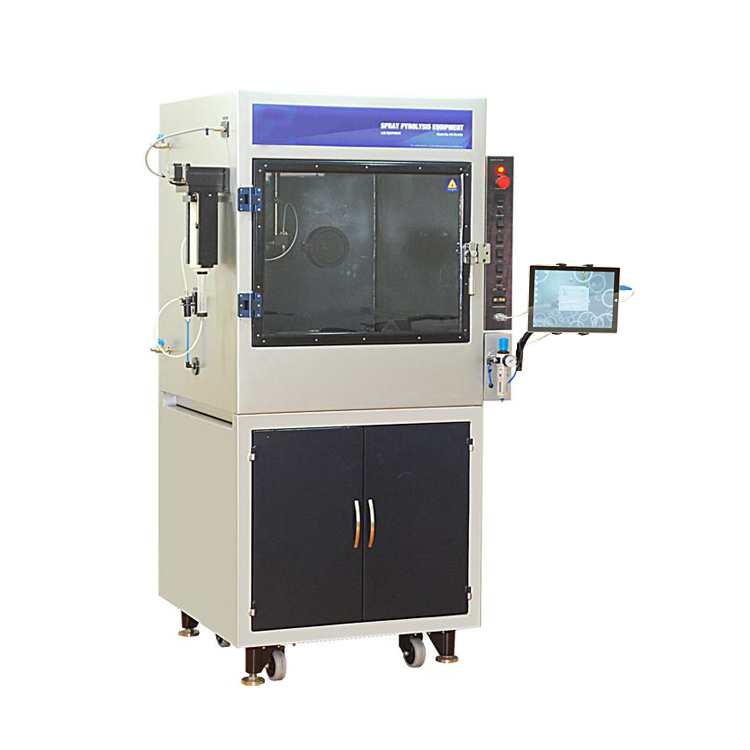

Высокопроизводительная система пиролиза распылением - это система пиролиза распылением с высокой пропускной способностью, которая позволяет использовать три типа растворов и наносить различные комбинации покрытий в соответствии с программой до диаметра 18 мм. подложка может быть установлена в 36 положениях. Камера для нанесения покрытия вакуумируется, что позволяет проводить фиролиз распылением в контролируемой атмосфере.
Технические характеристики
Высокопроизводительная система пиролиза распылением - это интеллектуальное оборудование для ускоренного изучения материалов нового поколения для электродов батарей и перовскитных солнечных элементов.Распылительный пиролиз - это процесс, при котором тонкая пленка осаждается путем распыления раствора на нагретую поверхность, где компонент вступает в реакцию с образованием химического соединения. Этот процесс особенно полезен для осаждения оксидов и уже давно является производственным методом нанесения прозрачного электрического проводника из оксида олова (SnO2) или оксида олова на стеклянную подложку. В настоящее время этот метод все чаще используется для получения тонкой пленки перовскита и электрода аккумулятора.
Технические параметры
|
Потребляемая мощность |
• 208-240 В переменного тока, 50/60 Гц, однофазный • Общая мощность 3000 Вт |
|
Распылительная форсунка |

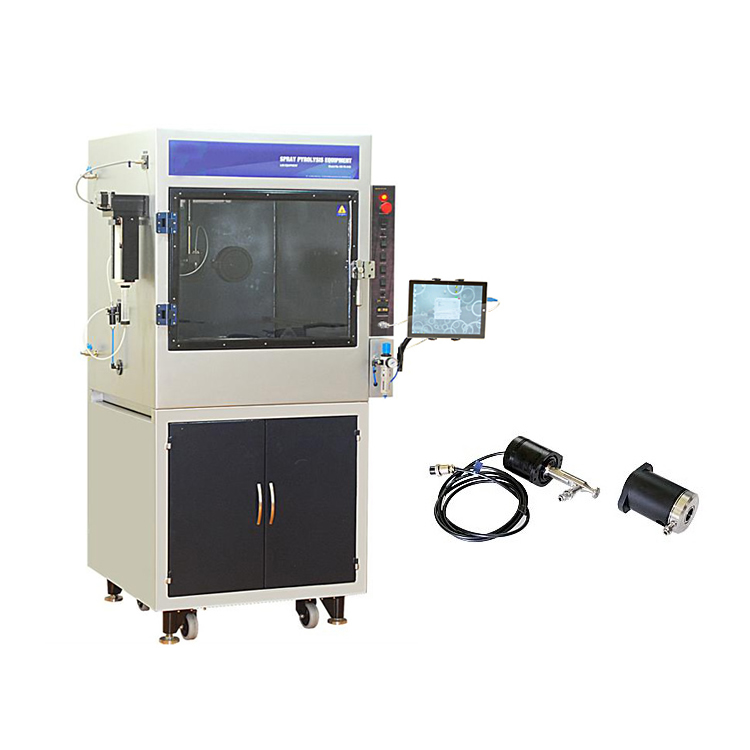

• В комплект поставки входят две распылительные форсунки o Форсунка для распыления сжатого воздуха для нанесения толстопленочных покрытий o Ультразвуковая распылительная головка (с подачей сжатого воздуха) с генератором мощностью 150 Вт 120 кГц для вязкости раствора < 30 cps. • В комплект поставки входит один цифровой FMC для подачи сжимающего газа под постоянным давлением в распылительную форсунку. |
|
Шприцевой насос |
• В комплект поставки входят четыре шприцевых насоса. Три для смешивания раствора и нанесения покрытия и один для очистки воды. • Стандартная емкость шприца: 60 мл (возможна другая емкость) • Диапазон скоростей линии: 1 мкм / мин---120 мм /мин регулируется (скорость потока = скорость линии x площадь поперечного сечения в шприце). • Точность: ≦ ± 0,5% (при >30% FS) • Управление: Шприцевые насосы управляются либо с помощью собственной цифровой панели управления, либо с помощью главной панели управления с сенсорным экраном. |
|
Смешивание растворов |
• Перед распылением в контейнере samll смешиваются и диспергируются три типа растворов. • Размер контейнера: Φ25 × 100 мм в высоту (~ 50 мл) • Скорость перемешивания лопастей: 120 об /мин |
|
Нагреваемая вакуумная камера |
• Камера изготовлена из нержавеющей стали • Размер камеры: 650 × 600 × 500 мм • Макс. Предельное разрежение: 20 торр с помощью механического насоса, который входит в комплект поставки. • Контроль температуры с помощью программируемого контроллера на 30 сегментов с температурой +/- 10°C. |
|
Технологическая платформа |
• Внутри вакуумной камеры встроен прецизионный механизм перемещения X-Y-Z, который перемещает распылительную форсунку в нужное положение для нанесения локального покрытия. o Расстояние перемещения: (по оси X-Y) Не более 200 мм по оси Z: не более 60 мм. o Скорость перемещения: 1 мм /с - 12 мм /с • В нижней части камеры встроен один комплект подложки с маской из 36 цилиндров. • Стандартный размер баллонной маски: диаметр 18 мм. Другие размеры доступны по запросу. • Нагревательная пластина устанавливается в нижней части пластины для пиролизной обработки. o Диапазон температур: RT - 500 ℃ Макс. (<30 минут) o Равномерность температуры: ≤±5 ℃ |
|
Блок управления |
• На передней панели камеры установлена 7-дюймовая сенсорная панель управления, которая программирует и контролирует все параметры распыления. • Время разрежения и время продувки инертным газом программируются. • Скорость потока и время распыления тремя шприцевыми насосами на каждую маску цилиндра программируются для получения различного состава и автоматического нанесения покрытия в 36 положениях. • На панели управления можно сохранить 128 рецептов для автоматического управления одной кнопкой. • Для нанесения точечного покрытия доступен ручной режим работы. • Программное обеспечение для работы с ПК предоставляется по запросу и за дополнительную плату |
|
Размеры |
1100Л × 730ВТ × 1500 Ч, мм |
|
Вес нетто |
1000 кг |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой (доступна демонстрация перед покупкой) |
|
Предупреждение |
Максимальное давление в камере составляет 0,02 МПа. Для защиты от избыточного давления в камеру встроен клапан сброса давления. |
|
Модель |
Стоимость, доллары США |
|
High-throughput spray pyrolysis system |
По запросу |
