Высокопроизводительная система распылительного пиролиза - это процесс, при котором тонкая пленка осаждается путем распыления раствора на нагретую поверхность. Это интеллектуальное оборудование для более быстрого изучения материалов нового поколения для электродов аккумуляторных батарей и перовскитных солнечных элементов.
Технические характеристики
Высокопроизводительная система пиролиза распылением - это процесс, при котором тонкая пленка осаждается путем распыления раствора на нагретую поверхность, где компонент вступает в реакцию с образованием химического соединения. Этот процесс особенно полезен для осаждения оксидов и уже давно является производственным методом нанесения прозрачного электрического проводника из оксида олова (SnO2) или оксида олова на стеклянную подложку. В настоящее время этот метод все чаще используется для получения тонкой пленки перовскита и электрода батареи.

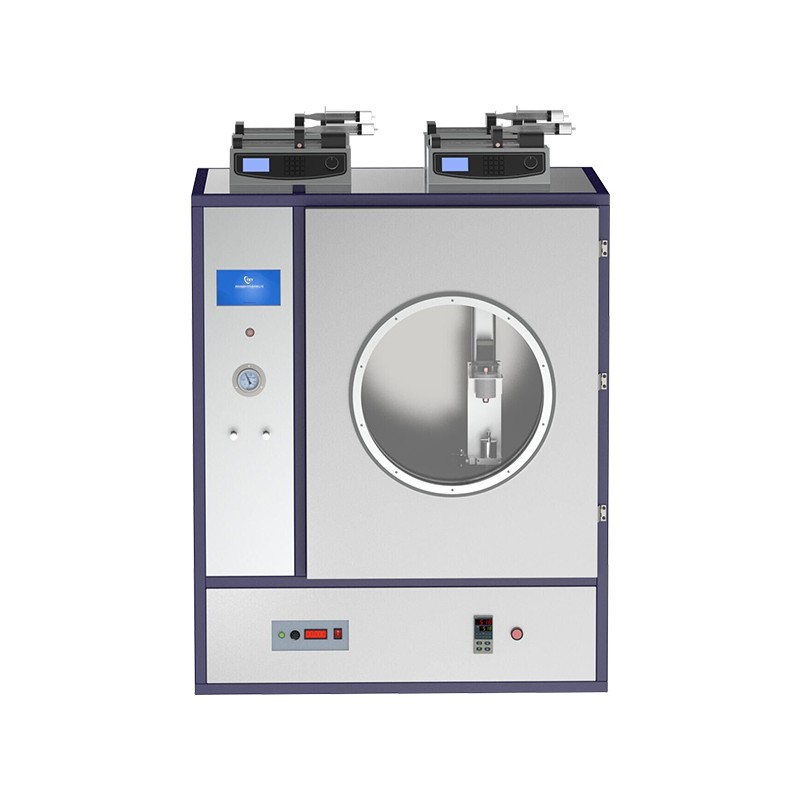

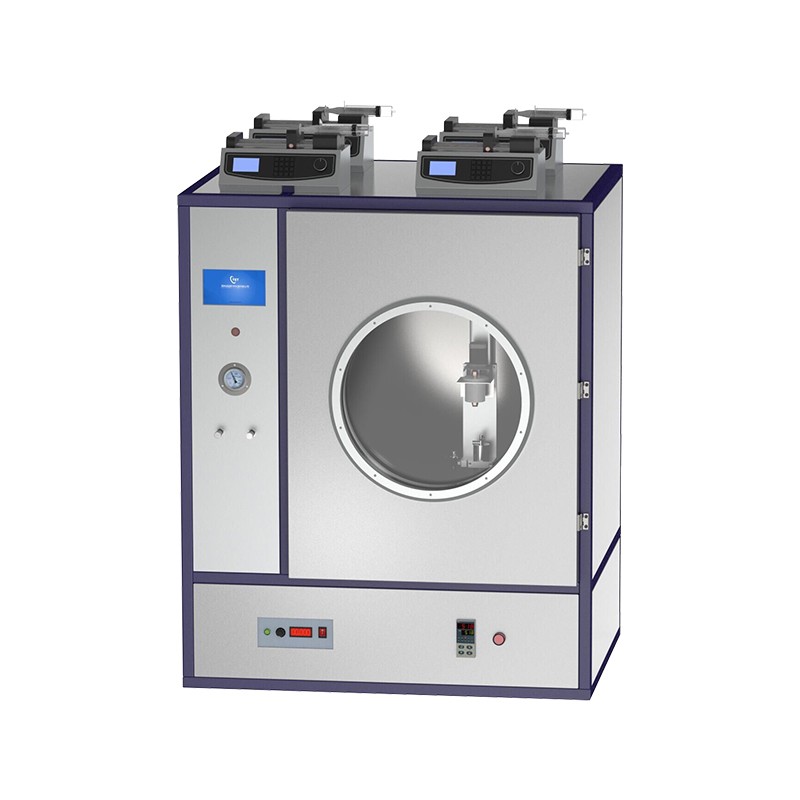

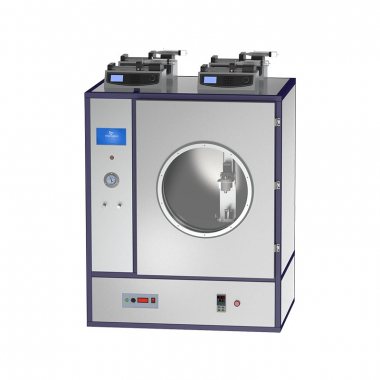

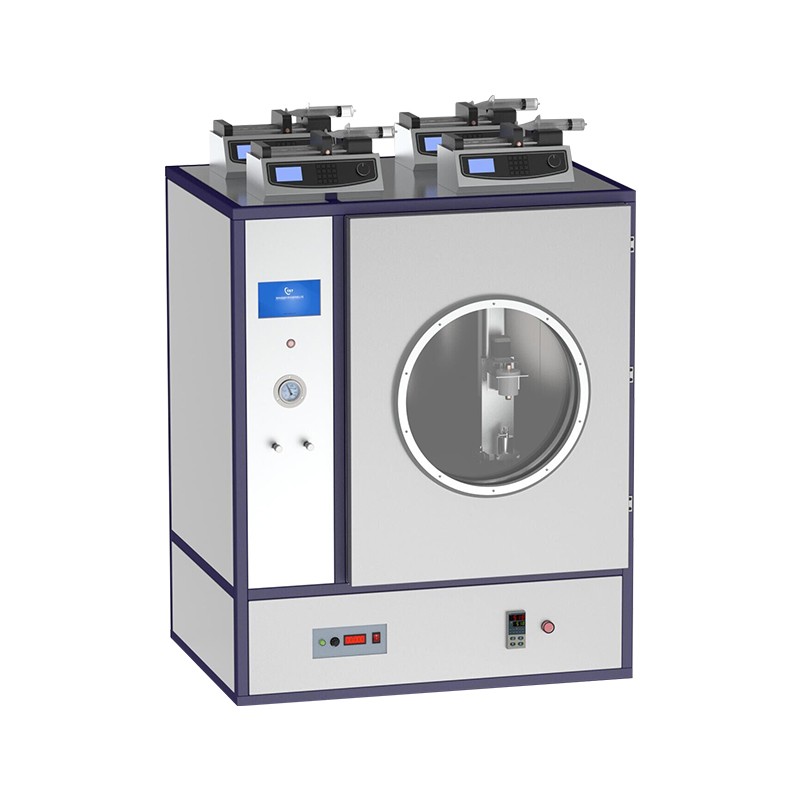

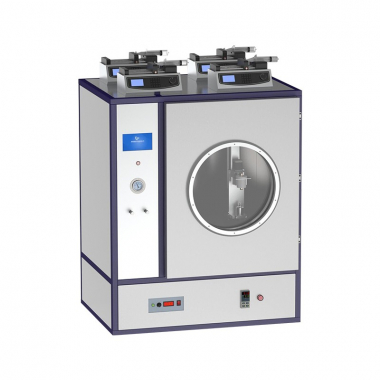

MSK-SP-04-HT высокопроизводительная система пиролиза распылением, которая содержит три типа растворов и покрывает различные комбинации составов в зависимости от программы диаметром до 18 мм. подложка до 36 позиций. Камера для нанесения покрытия вакуумируется, что позволяет проводить пиролиз распылением в контролируемой атмосфере. Это интеллектуальное оборудование для более быстрого изучения материала нового поколения для аккумуляторных электродов и перовскитных солнечных элементов.
Технические параметры
|
Потребляемая мощность |
208-240 В переменного тока, 50/60 Гц, однофазный Всего 3000 Вт |
|
Распылительная насадка |
В комплект входят две распылительные форсунки Распылительная форсунка с сжатым воздухом для нанесения толстопленочного покрытия Ультразвуковая распылительная головка с генератором мощностью 150 Вт 120 кГц для вязкости раствора <30 cps. В комплект поставки входит один цифровой FMC для подачи сжимающего газа под постоянным давлением в распылительную форсунку. |
|
Шприцевой насос |
В комплект поставки входят четыре шприцевых насоса. Три для смешивания раствора и нанесения покрытия и один для очистки воды. Стандартная емкость шприца: 60 мл (другая емкость составляет лв состоянии) - avai) Диапазон скоростей линии: 1 мкм / мин---120 мм / мин регулируется (скорость потока = скорость линии х площадь поперечного сечения в шприце) Точность: ± 0,5% (при > 30% FS) Управление: Шприцевые насосы управляются либо с помощью собственной цифровой панели управления, либо с помощью основной панели управления с сенсорным экраном. |
|
Смешивание растворов |
Перед распылением в Перед распылением. Размер контейнера: Φ25x100 мм В (~ 50 мл), не более Скорость перемешивания лопастями: 120 об/мин |
|
Нагреваемая вакуумная камера |
Камера изготовлена из нержавеющей стали Размер камеры: 650 x 600 x 500 мм Максимальный предел разрежения: 20 торр на комплект поставки. Контроль температуры с помощью 30-сегментного программируемого контроллера с температурой +/-10 ° C. |
|
Технологическая платформа |
Внутри вакуумной камеры встроен прецизионный механизм перемещения X-Y-Z, который перемещает распылительную форсунку в нужное положение для нанесения локального покрытия. Расстояние перемещения: (ось X-Y) Не более 200 мм Ось Z: не более 60 мм. Скорость перемещения: 1 мм / с - 12 мм / с В нижней части камеры встроен один комплект подложки с маской из 36 цилиндров. Стандартный размер цилиндрической маски: диаметр 18 мм. Другие размеры доступны по запросу. Нагревательная пластина устанавливается в нижней части пластины подложки для пиролизной обработки. Диапазон температур: RT - 500ºC Макс. (<30 минут) Равномерность температуры: ≤± 5 ℃ |
|
Блок управления |
7-дюймовая сенсорная панель управления установлена на передней панели камеры, которая программирует и контролирует все параметры распыления. Время разрежения и время продувки инертным газом программируются. Скорость потока и время распыления в трех шприцевых насосах для каждой цилиндрической маски программируются для формирования различного состава и автоматического нанесения покрытия в 36 положениях. На панели управления можно сохранить 128 рецептов для автоматического управления одной кнопкой. Для нанесения точечного покрытия доступен ручной режим работы. |
|
Размер |
1100Л x 730ВТ x 1500 Ч, мм
|
|
Вес нетто |
~ 1000 Кг |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой (доступна демонстрация перед покупкой) |
|
Соответствие требованиям |
Сертификат CE |
|
Модель |
Стоимость, доллары США |
|
MSK-SP-04-HT |
По запросу |
