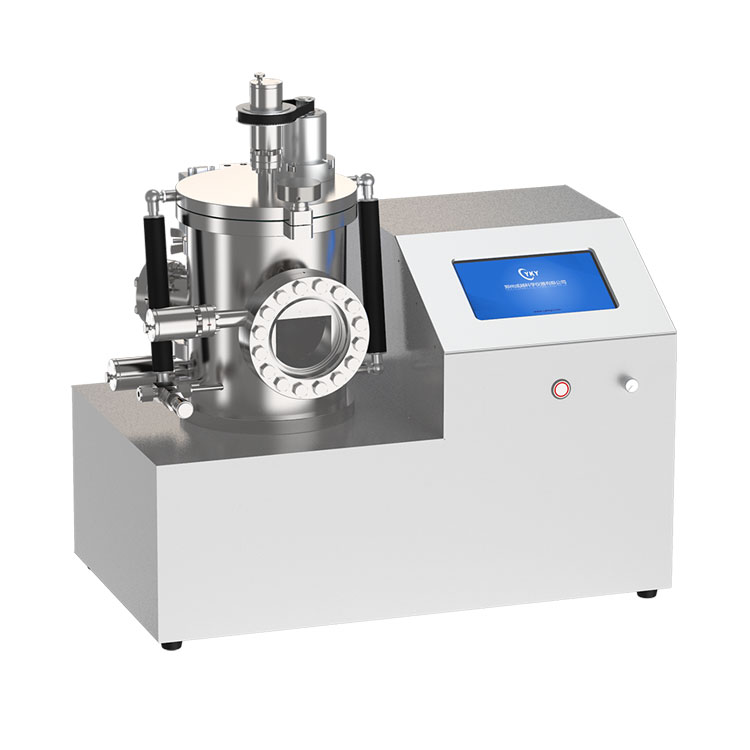

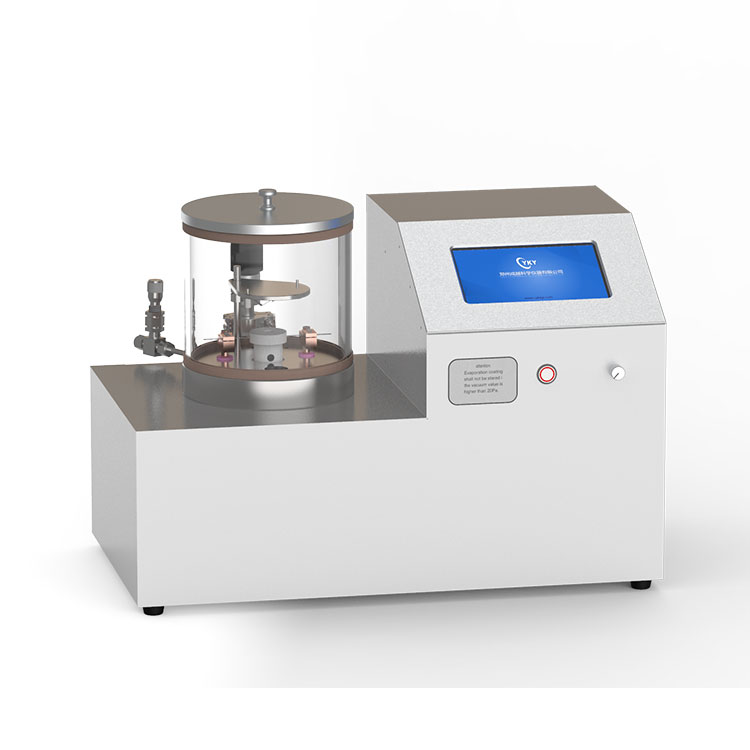

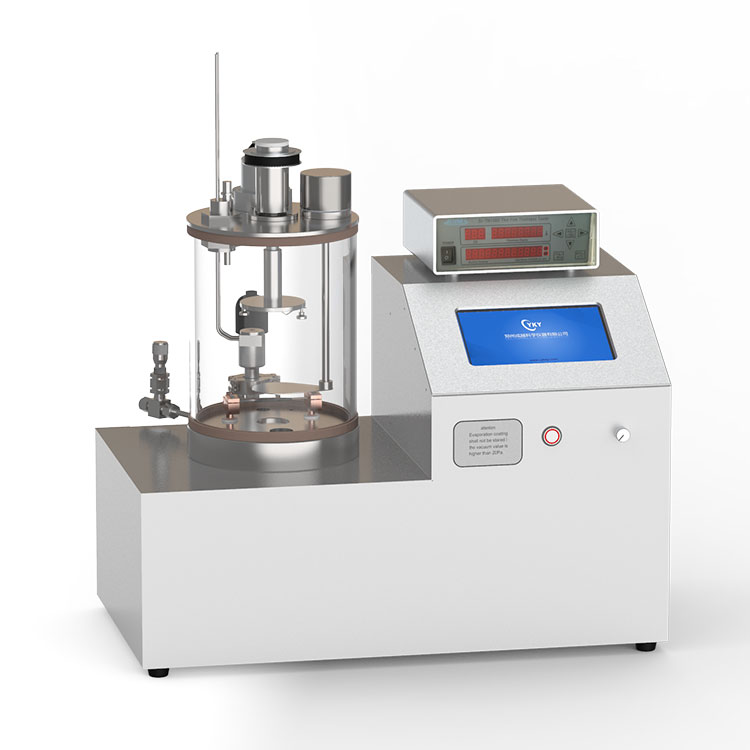

Высоковакуумный термовыпаривающий аппарат с прецизионным контролем температуры подходит для нанесения пленок на большинство металлических и органических материалов размером до 2 дюймов при температуре от 200°C до 1500 °C (или от 200°C до 1700 °C с дополнительной термопарой типа B). Для обеспечения равномерного нанесения пленки встроен вращающийся держатель образца.
Технические характеристики
Высоковакуумная термопаровая машина с прецизионным регулированием температуры имеет широкий диапазон применения и может готовить различные металлические тонкие пленки и органические тонкие пленки, и, таким образом, широко используется для подготовки электродов и получения органических светоизлучающих светодиодов.Это оборудование небольшого размера, что позволяет эффективно экономить пространство лаборатории; оно простое в эксплуатации и обладает высокой адаптивностью к различным материалам, поэтому широко используется в лабораториях университетов и научно-исследовательских институтов.
Особенности
Кварцевая камера диаметром 1,6 "OD x 10 ”H для легкой очистки и загрузки образцов
Поворотный держатель образца диаметром 2,2 дюйма для равномерного нанесения пленки
- Нагреватель вольфрамовой катушки и глиноземный тигель для высокотемпературного нанесения покрытий до 1700 ℃
- Прецизионный контроль температуры с 30 программируемыми сегментами и точностью +/- 1 ℃
- Высокий вакуум может быть достигнут до 1,0 E-5 Торр с помощью дополнительного турбонасоса
- Отверстие для подачи газа и клапан встроены для продувки камеры и возможности CVD
Технические параметры
|
Потребляемая мощность |
Входное напряжение: 208-240 В переменного тока частотой 50/60 Гц, однофазное Потребляемая мощность: 500 Вт Выходная мощность: максимальный ток 40 А. Рекомендуемый рабочий ток <30 А Кабель питания входит в комплект поставки без вилки |
|
Контроль температуры и нагреватели |
Вольфрамовый спиральный нагреватель с термопарой встроен в дно глиноземного тигля (для контроля температуры. Стандартная термопара типа S (входит в комплект и устанавливается) - нагрев от 200℃ до 1500℃ Дополнительная термопара типа B (за дополнительную плату) - нагрев от 1200 ºC до 1700℃ Один цифровой регулятор температуры с 30 программируемыми сегментами и ℃ +/-1 Время настройки регулятора температуры указано в секундах. Рекомендуется ограничить скорость нагрева/охлаждения температурой 0,3℃/с (или 20℃/мин) ниже 1200 ºC и 0,15 ℃/с (или 10℃/мин) от 1200 до 1700℃ Для непрерывного нагрева выше 1300℃, пожалуйста, ограничьте время работы менее чем 1 часом, чтобы продлить срок службы уплотнительного кольца нижнего фланца. Для быстрого нанесения покрытия при температуре до 2000℃, например, при нанесении углеродного покрытия, пользователь может снять термопару, глиноземный термоблок и глиноземный тигель, загрузить испаряемый материал непосредственно в нагреватель с вольфрамовой катушкой и использовать текущий режим ручного управления. В комплект поставки входятчетыре глиноземных тигля (до 1700℃) и два нагревателя с вольфрамовыми катушками. |
|
Держатель для образцов |
Одна из них диаметром 50 мм. Поворотная подставка для отбора проб и ее заслонка установлены на верхнем фланце. Скорость вращения: 5 об/мин Расстояние от держателя образца до источника испарения регулируется от 40 до 85 мм |
|
Вакуум |
Вакуумный порт KF25 установлен для подключения к вакуумному насосу Максимальный вакуум может достигать <4,0 E-6 Торр при откачке в течение ночи дополнительным турбомолекулярным насосом Для нанесения покрытия требуется вакуумный насос. Пожалуйста, выберите один из следующих вариантов продукта Вакуумный насос отсутствует. В комплект поставки входит мембранный манометр с антикоррозионной емкостью для измерения вакуума до 1,0 E-6 Торр. Двухступенчатый роторно-лопастной вакуумный насос с улавливателем пара для удаления масляного тумана, который обеспечивает разрежение до 1,0 E-2 Торр для испарения благородных металлических материалов, таких как золото, серебро и органические материалы. В комплект поставки входит мембранный датчик антикоррозионной емкости. Компактная турбомолекулярная вакуумная насосная система способна обеспечивать уровень вакуума до 2,0 E-5 Торр для испарения материалов, чувствительных к кислороду, таких как Al. Mg, Li и др. В комплект поставки насоса входят комбинированный датчик Pirani и датчик с холодным катодом для измерения вакуума до 1,0 E-8 Торр. |
|
Впуск газа |
Для продувки камеры или обработки формовочного газа встроен фитинг с трубкой 1/4 Для регулирования расхода газа встроен один игольчатый клапан |
|
Размер кварцевой камеры |
Диаметр отверстия: 165 мм |
|
Гарантия |
Ограниченная гарантия на один год с пожизненной поддержкой |
|
Вес нетто |
50 кг |
|
Модель |
Стоимость, доллары США |
|
Precision Temperature Controlled Hi-Vacuum Thermal Evaporating Coater |
По запросу |
