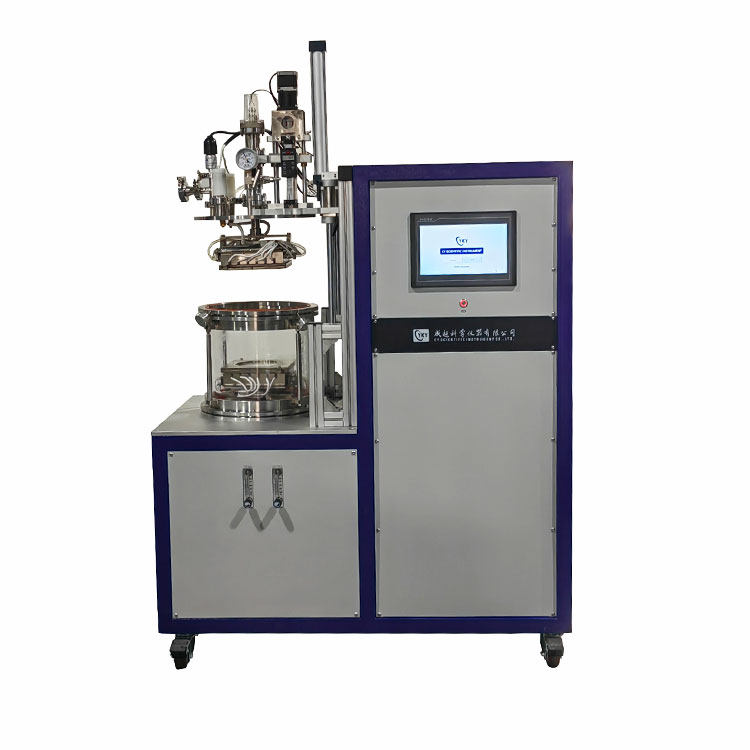

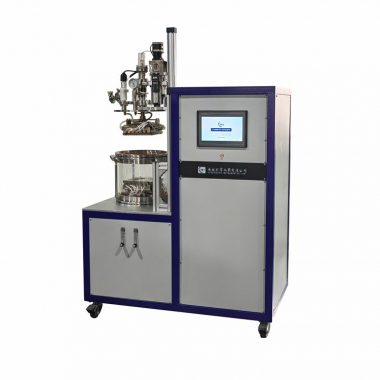

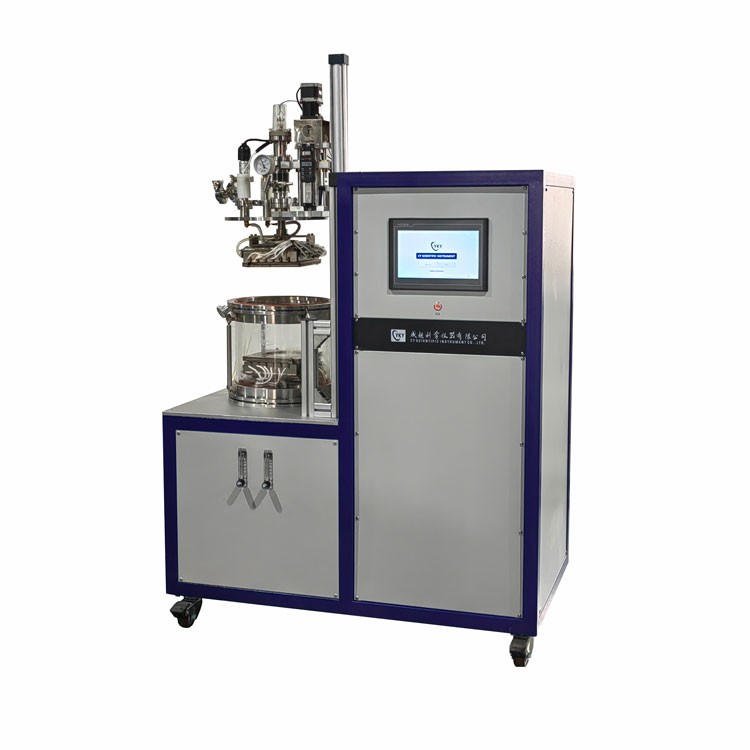

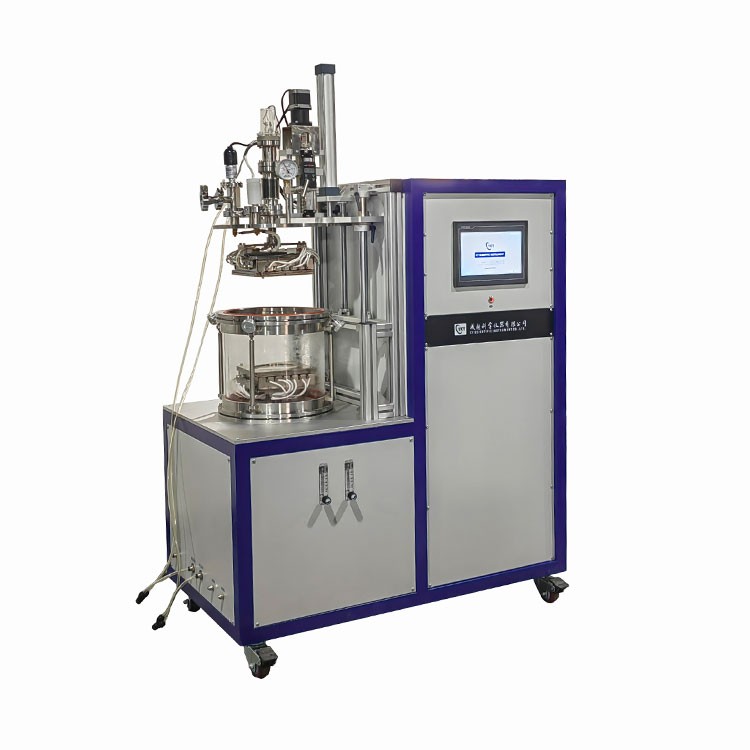

5-дюймовая печь для нанесения покрытий бесконтактным испарением является идеальным экспериментальным инструментом для изучения нового поколения тонкопленочных солнечных элементов, таких как CdTe, сульфидные и перовскитные солнечные элементы.
Технические характеристики
5-дюймовая бесконтактная печь для нанесения испарительного покрытия - это печь для быстрой термообработки, а ее топочная камера представляет собой кварцевую трубку диаметром 12 дюймов. Это устройство специально разработано для термического испарения (или сверху и снизу) и имеет максимальную скорость нагрева 20 ° C /с. Для регулировки температуры используется ПИД-метод, и можно установить 30 программ повышения и понижения температуры. На приборной панели установлен интерфейс RS485, который может быть оснащен управляющим программным обеспечением для импорта программы нагрева и температурной кривой в компьютер. Это идеальный экспериментальный инструмент для изучения нового поколения тонкопленочных солнечных элементов, таких как CdTe, сульфидные и перовскитовые солнечные элементы.
Технические параметры
|
Товары |
Подробнее |
|
Напряжение питания |
AC220V,50/60 Гц |
|
Максимальная мощность |
10 кВт |
|
Структура |
Два регулятора температуры используются для управления двумя наборами нагревательных элементов сверху и снизу соответственно. Установлен поплавковый расходомер, и в вакуумную камеру можно подавать газ. |
|
Основные параметры |
Рабочая температура: до 800С Рекомендуемая скорость нагрева: ≤10С /с (каждая температурная зона нагревается отдельно) |
|
Точность контроля температуры |
В качестве нагревательных элементов используются два комплекта инфракрасных ламп, которые расположены сверху и снизу соответственно. Для уменьшения теплового излучения и достижения более высокой скорости охлаждения нагревательные элементы установлены в корпусе из нержавеющей стали с промежуточным слоем с водяным охлаждением (корпус из нержавеющей стали изготовлен из нержавеющей стали 316. Он обладает высокой теплопроводностью. В качестве пробоотборника используется высококачественный керамический лист из нитрида алюминия (толщина 5 " X5 ^ Xo. 5nn]) для достижения лучшей равномерности нагрева. Нижний пробоотборник. На нее можно установить графитовый тигель с температурой 5 ° X5 * для хранения выпаренного сырья. |
|
Система контроля температуры |
Две системы точного регулирования температуры независимо управляют верхней и нижней зонами нагрева и могут устанавливать 30-ступенчатые программы нагрева и охлаждения. Каждая система контроля температуры оснащена защитой от перегрева и разрыва пары. Можно установить интерфейс связи с ПК, программное обеспечение и программу контроля температуры. и импортировать температурную кривую в компьютер. |
|
Элемент для измерения температуры |
Две термопары типа K., установленные сверху и снизу, контактируют с керамическими листами из нитрида алюминия. |
|
Меры предосторожности при использовании |
Давление воздуха в трубе печи не должно превышать 0,02 МПа Из-за высокого давления воздуха внутри газового баллона при подаче газа в трубу печи на газовом баллоне необходимо установить редукционный клапан. Рекомендуется приобрести редукционный клапан в нашей компании. Более точный и безопасный в использовании Давление воздуха в трубе печи не должно превышать 0,02 МПа Из-за высокого давления воздуха внутри газового баллона при подаче газа в трубу печи на газовом баллоне необходимо установить редукционный клапан. Рекомендуется приобрести редукционный клапан в нашей компании. будет больше повышение точности и безопасности Когда температура корпуса печи превышает 1000С, труба печи не может находиться в состоянии вакуума, а давление воздуха в трубе печи должно быть равно атмосферному давлению и поддерживаться на нормальном уровне. Поток газа в трубу печи должен быть меньше 200 см /см, чтобы избежать воздействия холодного атмосферного потока на нагревательную кварцевую трубку . Температура длительного использования кварцевой трубки <1100C Для эксперимента по нагреву образца не рекомендуется закрывать выпускной клапан и впускной клапан на фланцевом конце трубы печи. Если вам необходимо закрыть воздушный клапан для нагрева образца, вы всегда должны обращать внимание на показания манометра. Если показания давления воздуха превышают При давлении 0,02 МПа необходимо немедленно открыть выпускной клапан во избежание несчастных случаев (таких как разрыв трубы печи, вылетающий фланец и т.д.) Поток газа в трубу печи должен быть меньше 200 см/см2, чтобы избежать воздействия холодного атмосферного потока на нагретую кварцевую трубку. Температура кварцевой трубки при длительном использовании составляет <1100С При давлении 0,02 МПа необходимо немедленно открыть выпускной клапан во избежание несчастных случаев (таких как разрыв трубы печи, вылетающий фланец и т.д.) |
|
Способ вскрытия |
Электрическая подъемная крышка |
|
Расходомер |
Двусторонний поплавковый расходомер |
|
Модель |
Стоимость, доллары США |
|
5 inch proximity evaporation coating furnace for perovskite solar cells |
По запросу |
