Высокоточный прибор для измерения контура шероховатости серии SJ5730

Основные характеристики

Он может одновременно оценивать параметры контура и шероховатости, обеспечивая высокую точность, большой объем и эффективность обнаружения

Подробная информация

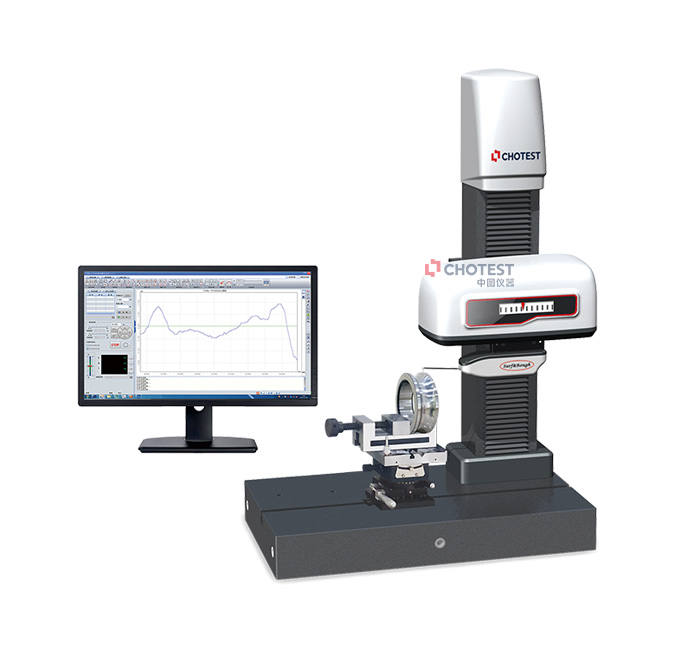

Высокоточный прибор для измерения контура шероховатости SJ5730-100 - это измерительный прибор, который объединяет измерение шероховатости поверхности и контура; в нем используется сверхвысокоточная дифракционно-оптическая измерительная система, фрикционная направляющая со сверхвысокой прямолинейностью шлифования, высокопроизводительный серводвигатель и высокопроизводительная технология компьютерной системы управления для достижения высокоточного измерения и анализа шероховатости поверхности заготовки и ее контура. Фрикционная направляющая для шлифования со сверхвысокой прямолинейностью и высокопроизводительный двигатель с сервоприводом обеспечивают сверхвысокую стабильность и прямолинейность измерений. Для определения двумерных координат контура поверхности заготовки используется импортная оптическая измерительная система сверхвысокой точности. компьютер использует систему калибровки сверхвысокой точности для коррекции отобранных данных с помощью алгоритма коррекции и, наконец, восстановления информации о контуре заготовки и отображения ее на графике. С помощью инструментов анализа, предоставляемых программным обеспечением, можно анализировать различные параметры шероховатости и контура для контура и микроконтура.

Системное программное обеспечение представляет собой упрощенную китайскую операционную систему. Оператору нужно только установить тестируемую заготовку, установить начальное и конечное положения сканирования в программном обеспечении для проверки, нажать кнопку [Пуск], и стилус автоматически коснется поверхности заготовки и выполнит сканирование в заданном положении; шероховатость и форма контура прецизионно обработанных деталей могут быть измерены с высокой точностью, а затем для оценки могут быть выбраны необходимые оценочные параметры.

Функции продукта

1.Одно измерение позволяет одновременно оценить параметры шероховатости и контура, а также отобразить такие параметры, как Ra и Pt.；

2.Оценка шероховатости поверхности: многопараметрическая оценка параметров R, P, W и т.д.；

3.Оценка контура поверхности: оцените любые геометрические параметры размеров, такие как расстояние между точками/линиями, угол между двумя линиями, радиус дуги, диаметр и т.д., и проанализируйте контур на прямолинейность, округлость, контурность, параллельность, положение, вертикальность и т.д. Операция повторного анализа и измерения проста и эффективный；

4.Определение размеров: радиус, расстояние от центра двух окружностей, размер в направлении X/Z, размер гипотенузы, угол между двумя линиями, самая высокая или самая низкая точка дуги, пересечение прямых линий и прямолинейных отрезков, пересечение прямых линий и дуг, пересечение дуг и дугогасителей, определение размеров изменение размера линии, смещение линии, выделение определенной точки на графике данных, локальное увеличение контура и выравнивание

5.Измерение погрешности формы: измерение погрешности асферической формы, измерение погрешности линейной формы, измерение погрешности дуговой формы；

6.Записи измерений управляются централизованной базой данных, и записи измерений можно запрашивать и управлять ими в соответствии с типом тестируемой детали, производственной единицей, заводским номером, инспектором, единицей контроля, номером оборудования, датой проверки и датой вступления в силу и т.д.；

7.Вывод отчетов в нескольких форматах (.док,.docx,.xlsx，.pdf) и поддерживает полные пользовательские отчеты, индивидуальные отчеты о записях измерений, пакетную печать таблиц записей, а также функции резервного копирования данных и восстановления базы данных.；

8.Он обладает мощной функцией ЧПУ и может выполнять высокоэффективную функцию анализа результатов ЧПУ；

9.Он имеет функцию автоматического поиска точек перегиба и может автоматически находить точки перегиба по оси X в соответствии с настройками программы.；

10.Продуманная и простая калибровка прибор поставляется с высокоточной комбинированной калибровочной таблицей, которая позволяет точно компенсировать точность прибора и износ стилуса；

11.Чертежи в форматах DXF (CAD) и PDF можно импортировать, а теоретические чертежи и результаты измерений можно сравнивать и анализировать; особенно для неправильных контурных форм могут быть предоставлены интуитивно понятные графические сравнения.；

12.Контурные кривые нескольких измерений могут быть сопоставлены и проанализированы для измерения повторяемости

Эксплуатационные характеристики

Оценивайте параметры контура и шероховатости одновременно в ходе одного измерения

Сверхвысокоточная дифрактометрическая оптическая измерительная система с широким диапазоном измерения шероховатости от 12 мм до 14 мм и более и разрешением 1 нм и выше.

Высокая точность, высокая стабильность, высокая повторяемость: полностью соответствуют требованиям к точности измерений измеряемых деталей

Прочная конструкция системы обеспечивает высокую повторяемость измерений.

Интеллектуальное управление и усовершенствованная система анализа программного обеспечения

Интерфейс управления прибором удобен, оператор может легко освоить основные операции с прибором, и он очень прост в использовании.

1) Более чем 10-летний накопленный практический опыт разработки программного обеспечения для тестирования позволяет предоставить клиентам простой, практичный и быстрый опыт работы；

2) Интеллектуальный анализ и запись, одна и та же партия может быть автоматически измерена и проанализирована, что значительно снижает эксплуатационные требования персонала и снижает трудоемкость персонала；

3) Широкий диапазон измерений, который может соответствовать требованиям к измерению профиля шероховатости большинства типов заготовок；

4) Измеряемый сегмент может быть автоматически и вручную выбран для оценки, а функции программного обеспечения могут быть настроены в соответствии с требованиями заказчика.；

5) Управляйте программной системой на чистом китайском языке, чтобы лучше обслуживать отечественных пользователей；

6) Отчеты о проверке в различных форматах могут быть распечатаны, а записи измерений могут автоматически отображаться, распечатываться, сохраняться и запрашиваться. Формат печати формальный и красивый. Данные проверки могут быть заархивированы или распечатаны централизованно, что не отнимает много времени на операцию проверки；

7) Этот прибор использует компьютерное хранилище базы данных большой емкости, которое может автоматически записывать и сохранять все результаты проверки.

Интеллектуальная система защиты

Прибор имеет аппаратную и программную защиту во всех направлениях, что позволяет эффективно защитить корпус прибора и стилус, а также уменьшить повреждения стилуса и прибора, вызванные персоналом из-за ошибок при эксплуатации.

Гибкое ручное управление

Инструмент оснащен специальным отдельным рычагом управления. Когда инструмент приводится в действие и перемещается, рычаг управления может быть установлен в любое положение для управления работой, а стилус приблизительно позиционируется перед измерением заготовки; когда он отключен от компьютера, рычаг управления выполняет функцию перемещение стилуса влево и вправо/вверх и вниз, аварийная остановка, поворот измерительного стержня на верхний и нижний углы и многоступенчатая регулировка скорости.

Зрелая калибровка и технология калибровки

Прибор оснащен специальной высокоточной калибровочной таблицей. С помощью простой операции калибровки параметры прибора могут быть скорректированы с учетом погрешностей, а износ наконечника стилуса может быть скорректирован и компенсирован в соответствии с требованиями высокоточного измерения контура.

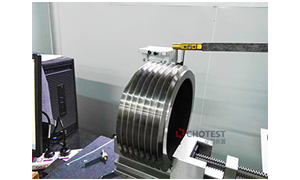

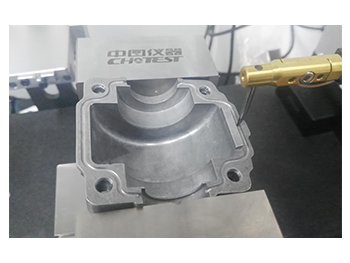

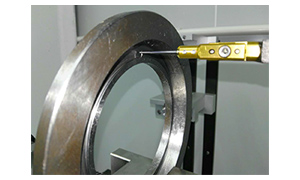

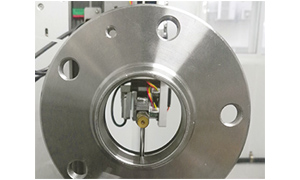

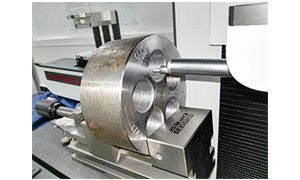

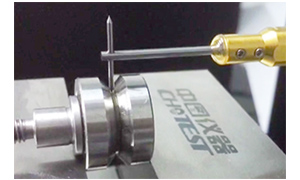

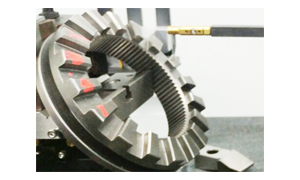

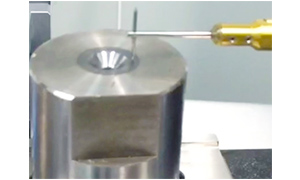

Пример применения
