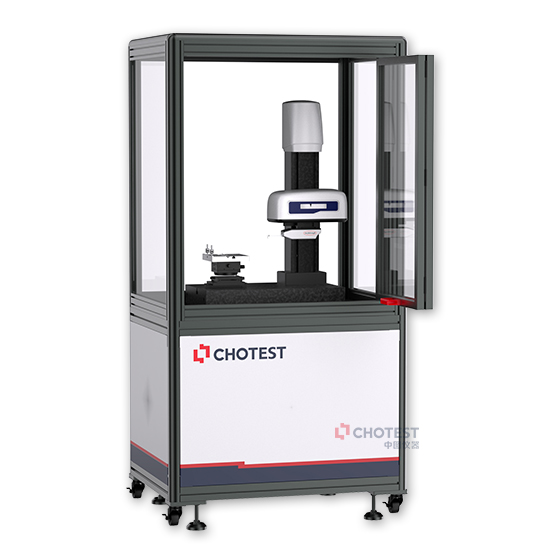

Высокоточный оптический прибор для измерения поверхности серии SJ5720-OPT

Основные характеристики

Высокоточное измерение большой шероховатости поверхности и контуров в наноразмерном масштабе

Подробная информация

Высокоточный оптический прибор для измерения поверхности серии SJ5720-OPT - это высокоточный оптический прибор для измерения поверхности, который объединяет измерение шероховатости поверхности и контура. Он использует сверхвысокоточную нанодифрактометрическую оптическую измерительную систему, направляющую трения для шлифования со сверхвысокой прямолинейностью, высокопроизводительную систему сервопривода постоянного тока, высокостабильную систему виброизоляции воздушной флотации и высокопроизводительную технологию компьютерной системы управления для достижения высокоточных измерений и анализа шероховатость поверхности и контур сферических и асферических оптических компонентов. Прибор, специализирующийся на тестировании больших криволинейных поверхностей асферических линз, защищен от внешней вибрации высокоустойчивой системой виброизоляции с воздушной флотацией. Компьютер использует высокоточную систему калибровки для коррекции и калибровки отобранных данных и, наконец, восстанавливает информацию о контуре заготовки и отображает ее в виде с помощью инструментов анализа, предоставляемых программным обеспечением, контур и микроконтур могут быть проанализированы на предмет асферических параметров, различных параметров шероховатости и параметров контура.

Он широко используется в прецизионной механической обработке, автомобилестроении, подшипниках, станках, пресс-формах, прецизионном оборудовании и других отраслях промышленности. Прибор может обнаруживать поверхности деталей, особенно широкий спектр криволинейных поверхностей, таких как дуговые поверхности, сферические поверхности и поверхности специальной формы, а также анализировать асферические параметры, различные параметры шероховатости и параметры микроконтура. Это мощный инструмент для точного измерения шероховатости в области измерения больших поверхностей (оптические линзы, оптические прецизионные формы, подшипники, искусственные соединения, шестерни, лезвия).

Преимущества продукта

Высокоточное оптическое измерение поверхности на уровне нм

1.Он имеет широкий диапазон измерения шероховатости от 12 мм до 24 мм, максимальное разрешение составляет 0,1 нм, а остаточная величина системы составляет менее 3 нм.

2.Высокостабильная система сейсмоизоляции с собственной системой воздушной флотации сейсмоизоляции, внешние шумы и другие воздушные потоки изолируются через стеклянную крышку прибора, что может обеспечить высокоточное и стабильное измерение профиля поверхности и параметров шероховатости специальных оптических компонентов.

3.Фрикционная направляющая со сверхвысокой прямолинейностью шлифования и специальная система рубиновых валов обеспечивают сверхвысокую чувствительность и точность измерений при вращении.

4.Высокостабильная конструкция привода гарантирует отсутствие вибрации и помех во время работы привода, а также гарантированную точность сканирования системы.

5.Специальный калибратор может корректировать и компенсировать параметры прибора и износ наконечника стилуса, чтобы он соответствовал высокоточному измерению контура.

Программная система для асферических оптических измерений и анализа

1.Сверхинтеллектуальная система анализа асферического оптического программного обеспечения, профессионально настроенная асферическая измерительная программная система, позволяющая измерить все параметры асферической поверхности.

2.В соответствии с GB/T, ISO, JIS и другими стандартами шероховатость оценивается автоматически.

3.Для простых заготовок вам нужно всего лишь задать измеряемую длину одним щелчком мыши.

Для сложных заготовок вы можете указать любое положение заготовки для сегментированного измерения и создать шаблон для облегчения измерения контура партии.

4.В режиме фиксированной системы координат с ЧПУ пакетное измерение контура может быть выполнено быстро и точно.

5.Результаты измерений автоматически сохраняются, и отчет об измерениях может быть выведен после завершения измерения в различных формах.

6.Интерфейс управления программным обеспечением прост и интуитивно понятен, и любой желающий может легко настроить и измерить его

Интеллектуальная и гибкая конструкция управления прибором

1.Стилус отсоединяется одним нажатием кнопки, а специально разработанная конструкция отсоединения с высокой жесткостью не требует стопорных винтов, что удобно, быстро, стабильно и надежно.

2.Интеллектуальная система измерения микроусиления, регулируемое устройство для измерения усилия 0,5-3 Мн, может удовлетворить требования к измерению поверхности различных заготовок, особенно оптических линз.

3.Каждая ось перемещения защищена аппаратным и программным обеспечением для уменьшения повреждений стилуса и прибора, вызванных персоналом из-за ошибок при эксплуатации.

4.Благодаря сервоконструкции он может предотвратить быстрый спуск при сканировании крутых склонов.

5.Комбинированная ручка управления регулировкой позволяет быстро выполнить перемещение ступени, позиционирование осей X и Z, поворот измерительного стержня вверх и вниз, а также функцию регулировки классификации скоростей.

6.Электрический стол с осью Y может осуществлять автоматический поиск точек перегиба с помощью комбинации отдельных осей Y и XY, уменьшая ошибку, вызванную ручным поиском точек перегиба.

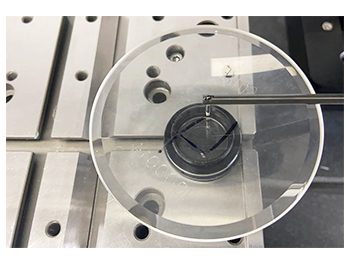

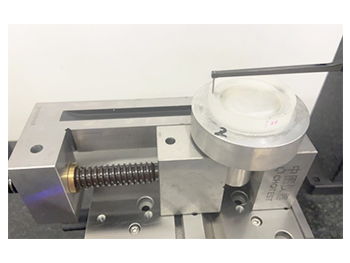

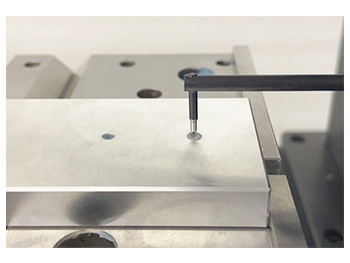

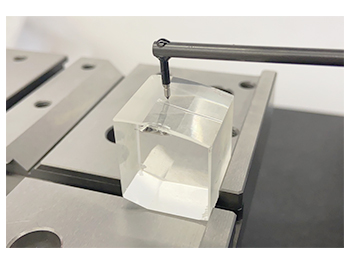

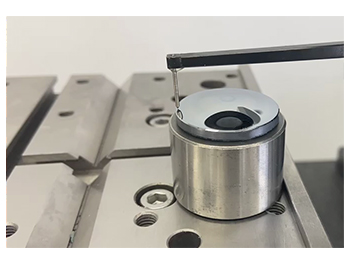

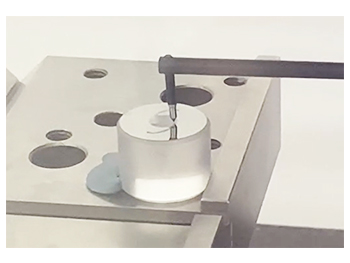

Пример применения
