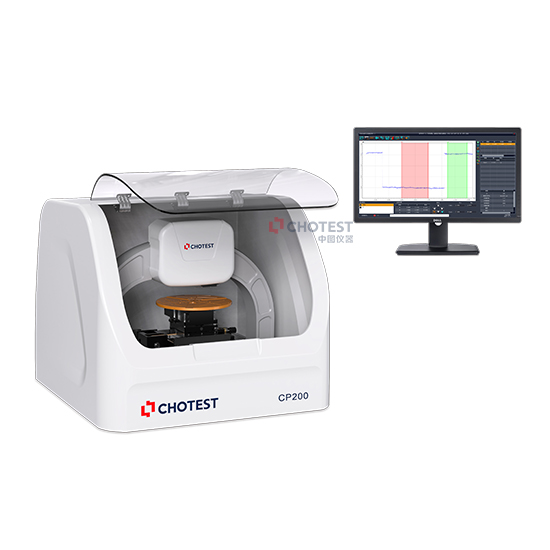

Измеритель шага серии CP

Основные характеристики

Превосходная повторяемость и воспроизводимый эффект, мощные функции сбора и анализа данных

Подробная информация

Шагомер серии CP - это сверхточный контактный микроконтурный измерительный прибор, который в основном используется для измерения параметров микроморфологии, таких как высота ступени, толщина пленки и шероховатость поверхности. При измерении наконечник алмазной иглы радиусом 2 мкм используется для сканирования поверхности образца при перемещении ступени сверхточного перемещения. Расстояние вертикального перемещения стилуса преобразуется в электрический сигнал, соответствующий характерному размеру, и, наконец, преобразуется в цифровой сигнал облака точек. сигнал облака точек данных отображается в аналитическом программном обеспечении, и для получения данных о качестве поверхности, таких как соответствующая высота ступеньки или шероховатость, используются различные инструменты анализа.

Измеритель шага серии CP оснащен линейным дифференциальным емкостным датчиком LVDC с переменной производительностью, который обладает возможностью регулировки сверхмикроусиления и разрешением до субангстрем. В то же время он интегрирует основные технологии, такие как получение сигнала со сверхнизким уровнем шума, сверхтонкое управление движением и алгоритмы калибровки, что делает прибор обладает сверхвысокой точностью измерений и повторяемостью измерений.

Измеритель шага серии CP обладает высокой адаптируемостью к сценариям применения. К нему не предъявляются особые требования к характеристикам отражения, типу материала и твердости тестируемого образца. Его можно широко использовать в полупроводниках, солнечной фотоэлектрике, оптической обработке, светодиодах, MEMS-устройствах, подготовке микро-наноматериалов и других отраслях промышленности в промышленных на предприятиях, в университетах, научно-исследовательских институтах и других научно-исследовательских подразделениях точная характеристика параметров микроморфологии поверхности имеет большое значение для оценки соответствующих материалов, анализа эксплуатационных характеристик и совершенствования технологии обработки.

Функции продукта

1. Функция измерения параметров

1) Высота ступени: он может измерять высоту ступени от нанометра до 330 мкм или даже 1000 мкм и может точно измерять материалы, осаждаемые или удаляемые во время травления, распыления, SIMS, осаждения, нанесения методом отжима, CMP и других процессов.；

2) Шероховатость и рябь: он может измерять шероховатость и рябь образца. Вычисляя отсканированную кривую микроконтура, программное обеспечение для анализа может получить более 20 параметров, таких как Ra, RMS, Rv, Rp и Rz, связанных с шероховатостью и рябью.；

3) Деформация и форма: можно измерить двумерную форму или деформацию поверхности образца, например деформацию или изменение формы, вызванные несоответствием между слоями многослойной структуры с нанесенным слоем в процессе изготовления полупроводниковых пластин, или высоту и радиус кривизны структуры похоже на линзу.

2. Цифровая система интеллектуального анализа данных　

1) Пользовательский режим измерения: поддержка пользователей в настройке положения входной координаты или относительного смещения для установки режима измерения траектории сканирования.；

2) Интеллектуальный режим измерения навигационной карты: он позволяет пользователям комбинировать навигационную карту, данные калибровки и мгновенные изображения для интеллектуального формирования мобильных команд для реализации режима сканирующего измерения.

3) Статистический анализ SPC: поддержка анализа различных индексных параметров различных типов тестируемых деталей и предоставление диаграмм SPC для данных измерений серийных образцов, чтобы показать тенденцию статистических данных.

3. Функция оптической навигации

Оснащенная цветной камерой мощностью 500 Вт, топографическое изображение траектории сканирования зонда может быть передано в программное обеспечение в режиме реального времени для отображения, а также может быть выполнено мгновенное высокоточное позиционирование и измерение.

4. Функция регулировки положения образца в пространстве

Он оснащен прецизионной платформой перемещения XY, электрической поворотной платформой на 360° и электрическим подъемом по оси Z, которые могут регулировать пространственное положение, такое как XYZ и угол наклона образца, для повышения точности и эффективности измерений.

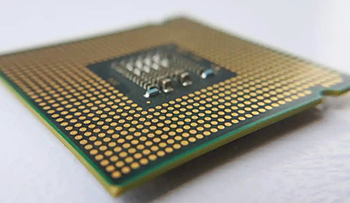

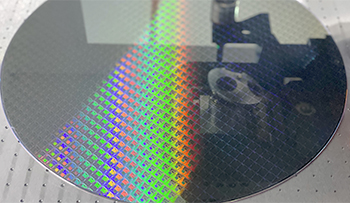

Примеры применения
