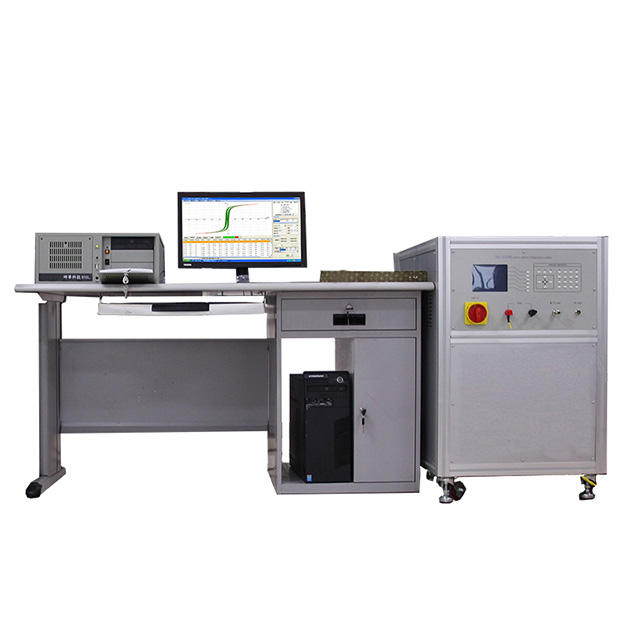

Автоматическое измерительное устройство для материала из кремниевой стали DX-2012M

Автоматическое измерение динамической петли магнитного гистерезиса ориентированной и неориентированной кремниевой стали при частоте 50 Гц, 60 Гц, 400 Гц и 1 кГц, точное измерение параметров статических магнитных характеристик, таких как амплитудная проницаемость µa, угол потерь δ, удельные общие потери Ps, остаточная намагниченность Br и коэрцитивная сила Hc. С помощью специального испытательного прибора он может непосредственно измерять железный сердечник и сердечник статора трансформатора.

Программное обеспечение для измерения Windows применяется просто. Продукт соответствует национальным стандартам Китая GB/T 3655-2000, GB/T 13789-92 и международным стандартам IEC 404-2, IEC 60404-3, IEC 60404-6.

Управление компьютером и дискретизация A/D заменяют традиционный аналоговый мост, частотомер, амперметр, измеритель напряжения, измеритель мощности, весь процесс тестирования завершается автоматически.

Общие характеристики графика гистерезиса переменного тока (DX-2012M)

• Разновидности тестируемых образцов: материалы из кремниевой стали горячей прокатки, холодной прокатки, пермаллой, аморфные и нанометровые кристаллы.
• Формы образцов для тестирования: открытые образцы с лентой и стружкой, кольцевые образцы, закрывающие образцы E и U.
• Образцы с разомкнутой цепью используют EpsteinSquare для формирования замкнутой магнитной цепи, также можно выбрать пермеаметр. Замыкающий образец может быть подвергнут прямому измерению обмотки, готовый трансформатор также может быть подвергнут прямому измерению.
• Образец (железный сердечник), намагничивающая катушка (N1) и измерительная катушка (N2) образуют трансформатор холостого хода.
• Неиндуктивное сопротивление, подключенное к контуру катушки намагничивания, позволяет определять ток намагничивания и напряженность магнитного поля путем измерения перепада давления на неиндуктивном сопротивлении, пиковое значение магнитного поля может быть зафиксировано с помощью цифровой обратной связи, точность фиксации магнитного поля 0,5%.
• Плотность магнитной индукции, полученная путем цифровой интеграции измерительного напряжения катушки, пиковое значение магнитной индукции фиксируется с помощью цифровой обратной связи, точность фиксации магнитной индукции составляет 0,2%.
• Источник питания и усилитель дискретизации встроены в корпус с простым интерфейсом: один интерфейс RS232 подключен к компьютеру, двусторонний сигнал напряжения подключен к плате A/D.
• Применяя вольтамперометрию и цифровую интеграцию для измерения динамической петли гистерезиса, можно точно измерять параметры динамических магнитных характеристик, такие как µa, d, Ps, Br и Hc и т.д.
• Автоматическое и непрерывное измерение до 255 тестовых точек, время тестирования каждой тестовой точки составляет около 30 секунд, фиксированная частота, фиксированный Bm или фиксированный Hm опционально при многоточечном тестировании.

Программные возможности графика гистерезиса переменного тока (DX-2012M)

Работает под управлением операционных систем Windows 95/98, Windows 2000 / XP, соответствует спецификации программного обеспечения Windows, наглядное и простое управление.

Полностью автоматическое управление, интеллектуальная идентификация, отсутствие необходимости во вмешательстве пользователя во весь процесс тестирования.

Выборка формы сигнала и состояния прибора контролируется в режиме реального времени и может быть остановлена в любое время.

Эффективная площадь сечения и длина магнитного пути образцов могут быть рассчитаны в соответствии с общими размерами образцов.

Файловая система использует формат базы данных, может напрямую печатать или выводить результат теста в форму Excel.

Мощные функции управления файлами: сохранение данных, их удаление.

Файлы данных содержат полные выборочные данные, параметры выборки, параметры прибора и схемы тестирования, имеют текстовый формат и могут быть удобно введены в другое программное обеспечение.

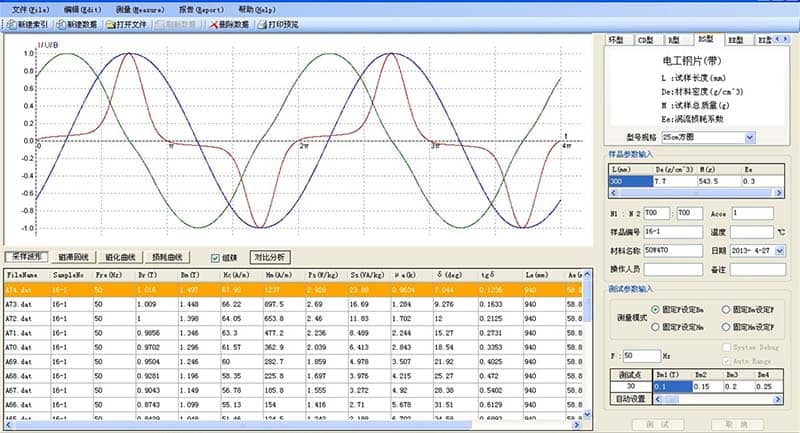

Отобразите форму сигнала выборки I (t), U (t) и B (t) и петлю гистерезиса B (H), а также сообщение о координатах в каждой точке данных на кривой.

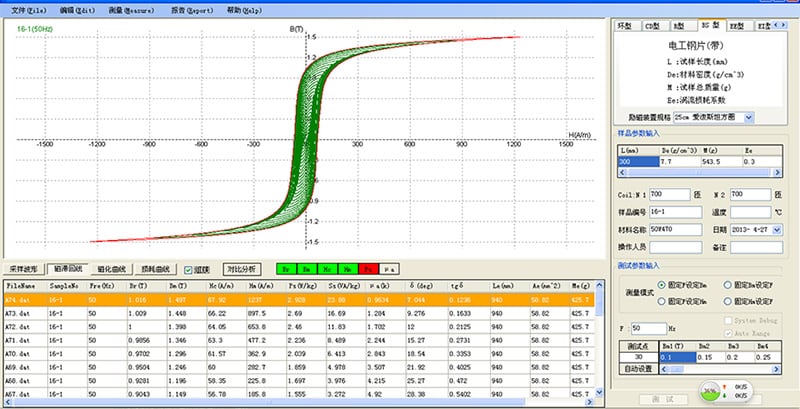

Многоточечный кластер, может отображать кластер циклов магнитного гистерезиса B (H), кривую намагничивания B (H), кривую проницаемости µa (H) и кривую повреждения Ps (B), а также может отображать сообщение о координатах в каждой точке данных на кривой.

Кривая намагничивания B (H) и кривая повреждения Ps (B), измеренные в различных условиях, могут быть объединены на одном чертеже для сравнительного анализа.

Установите верхний и нижний пределы в соответствии с µa, Ps, Bm, Br, Hc и Hm и т.д., уточните результат теста и определите его по цвету таблицы данных.

Поддержка различных моделей принтеров, отчет о тестировании точно соответствует листу принтера.

Функция предварительного просмотра позволяет удобно регулировать размер и расстояние между краями отчета о тестировании

Отчет о тестировании можно распечатать напрямую или сгенерировать файл изображения в формате JPG.

Файл изображения в формате JPG может быть отправлен непосредственно по электронной почте или сохранен на диске.

Отчеты об испытаниях содержат полные диаграммы кривых, результаты испытаний, условия испытаний и параметры образцов. Для облегчения добавления знака пользователя и названия предприятия.

Несколько модульных систем опционально для удовлетворения потребностей различных пользователей.
