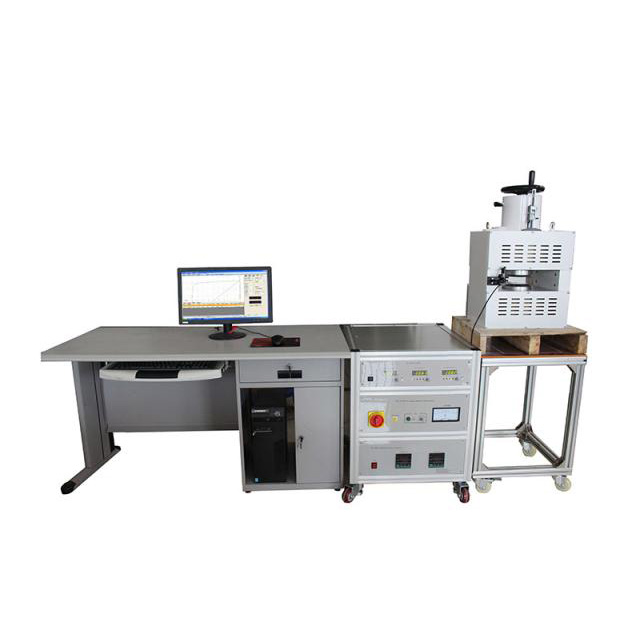

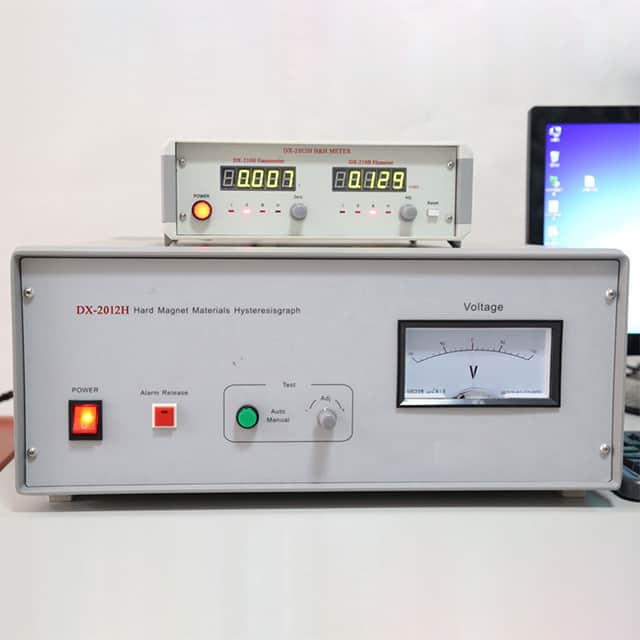

Автоматическое устройство для измерения материала с постоянными магнитами DX-2012H

Автоматическое измерение кривой размагничивания материалов с постоянными магнитами, таких как феррит, AlNiCo, NdFeB, SmCo и т.д. Точное измерение параметров магнитных характеристик остаточной намагниченности Br, коэрцитивной силы HcB, собственной коэрцитивной силы HcJ и максимального произведения магнитной энергии (BH) макс.

Программное обеспечение для измерения Windows применяется просто. Продукт соответствует национальным стандартам Китая GB/T 3217-92, GB 11209-89 и международному стандарту IEC 404-5.

Приняв структуру ATS, пользователи могут настраивать различную конфигурацию по мере необходимости: в соответствии с внутренними характеристиками и размером измеряемого образца для определения электромагнитного размера и соответствующего источника питания для тестирования; Выберите другую измерительную катушку и зонд в соответствии с вариантом метода измерения. Решите, следует ли выбирать приспособление в соответствии с формой образца. Решите, следует ли выбирать отопительную установку в соответствии с требованиями теста.

Общие характеристики графика гистерезиса постоянного тока (DX-2012H)

• Автоматическое измерение петли гистерезиса насыщения и параметров магнитных характеристик материалов с постоянными магнитами, таких как феррит, магниты из резины и пластика, AlNiCo и т.д.: Js, Br, HcB, HcJ, (BH)max и µrec.
• Автоматическое измерение кривой размагничивания и параметров магнитных характеристик редкоземельных материалов с постоянными магнитами, таких как NdFeB, SmCo и т.д. во втором квадранте: Br, HcB, HcJ, Hk(H90) и (BH) макс.
• Формы тестовых образцов: круглое кольцо, круглый пирог, квадрат, плитка и другие неправильные формы.
• Примите катушку B + флюксметр для измерения магнитной индукции, сдвиг нуля интегратора может быть самокорректирован с помощью программного обеспечения.
• Примените J-катушку + флюксметр для измерения магнитной поляризации, остаточная площадь катушки J-катушки может быть автоматически компенсирована с помощью программного обеспечения.

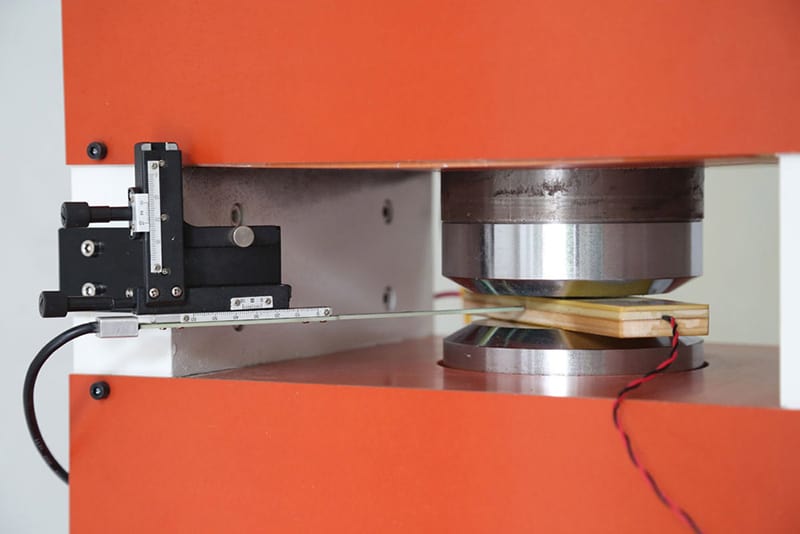

• Напряженность магнитного поля может быть измерена с помощью магнитометра Холла, нелинейная погрешность датчика Холла может быть скорректирована с помощью программного обеспечения в диапазоне 0 ~ 2,4 Тл, нелинейную погрешность можно контролировать в пределах ±0,2%.
• Используйте катушку H + флюксметр для измерения напряженности магнитного поля, магнитометр Холла используется только для указания нулевой точки магнитного поля, чтобы полностью исключить нелинейную погрешность датчика Холла.
• Оптимальный диапазон напряжения возбуждения, флюксметр и магнитометр могут быть настроены автоматически.
• Намагничивание, тестирование и размагничивание общего образца с постоянным магнитом завершаются за один раз, установленное время составляет 20 секунд ~ 60 секунд.
• Образцы с редкоземельными постоянными магнитами нуждаются в намагничивании насыщением перед тестированием, время тестирования 60 секунд ~ 120 секунд.
• Образец после тестирования находится в состоянии размагничивания или намагничивания по свободному выбору пользователя.
• Выберите нагревательную головку и регулятор температуры для определения магнитных характеристик феррита, алюминия и редкоземельных материалов при высокой температуре (максимум 220°C).
• Выберите приспособление для прямого измерения на магнитном башмаке.

Программные возможности графика гистерезиса постоянного тока (DX-2012H)

Работает под управлением операционных систем Windows 95/98, Windows 2000 / XP, китайский/ английский или чисто английский интерфейс опционально, соответствует спецификации программного обеспечения Windows, наглядное и простое управление.

Полностью автоматическое управление, интеллектуальная идентификация, сведение к минимуму ручного управления.

Выборка формы сигнала и состояния прибора контролируется в режиме реального времени и может быть остановлена в любое время.

Автоматическое завершение расчета данных и преобразование результата теста в температуру.

Файловая система использует формат базы данных, может напрямую печатать или выводить результат теста в форму Excel.

Мощные функции управления файлами: сохранение данных, их удаление.

Файлы данных содержат полные выборочные данные, параметры выборки, параметры прибора и схемы тестирования, имеют текстовый формат и могут быть удобно введены в другое программное обеспечение.

Отображайте кривые распределения магнитной энергии, такие как цикл магнитного гистерезиса B(H) и J(H) или кривая размагничивания, а также кривую распределения магнитной энергии B (BH) и т.д., и отображайте сообщение о координатах в каждой точке данных на кривой.

Одновременное отображение нескольких диаграмм кривых данных испытаний, например: кривая размагничивания или цикл магнитного гистерезиса одного и того же образца при разных температурах, кривая размагничивания или цикл магнитного гистерезиса разных образцов и т.д.

Поддержка различных моделей принтеров, отчет о тестировании точно соответствует листу принтера.

Функция предварительного просмотра печати позволяет удобно регулировать размер и расстояние между краями отчета о тестировании.

Отчет о тестировании можно распечатать непосредственно или сгенерировать файл изображения в формате JPG.

Файл изображения в формате JPG может быть отправлен непосредственно по электронной почте или сохранен на диске.

Отчеты об испытаниях содержат полные диаграммы кривых, результаты испытаний, условия испытаний и параметры образцов. Для облегчения добавления знака пользователя и названия предприятия.
