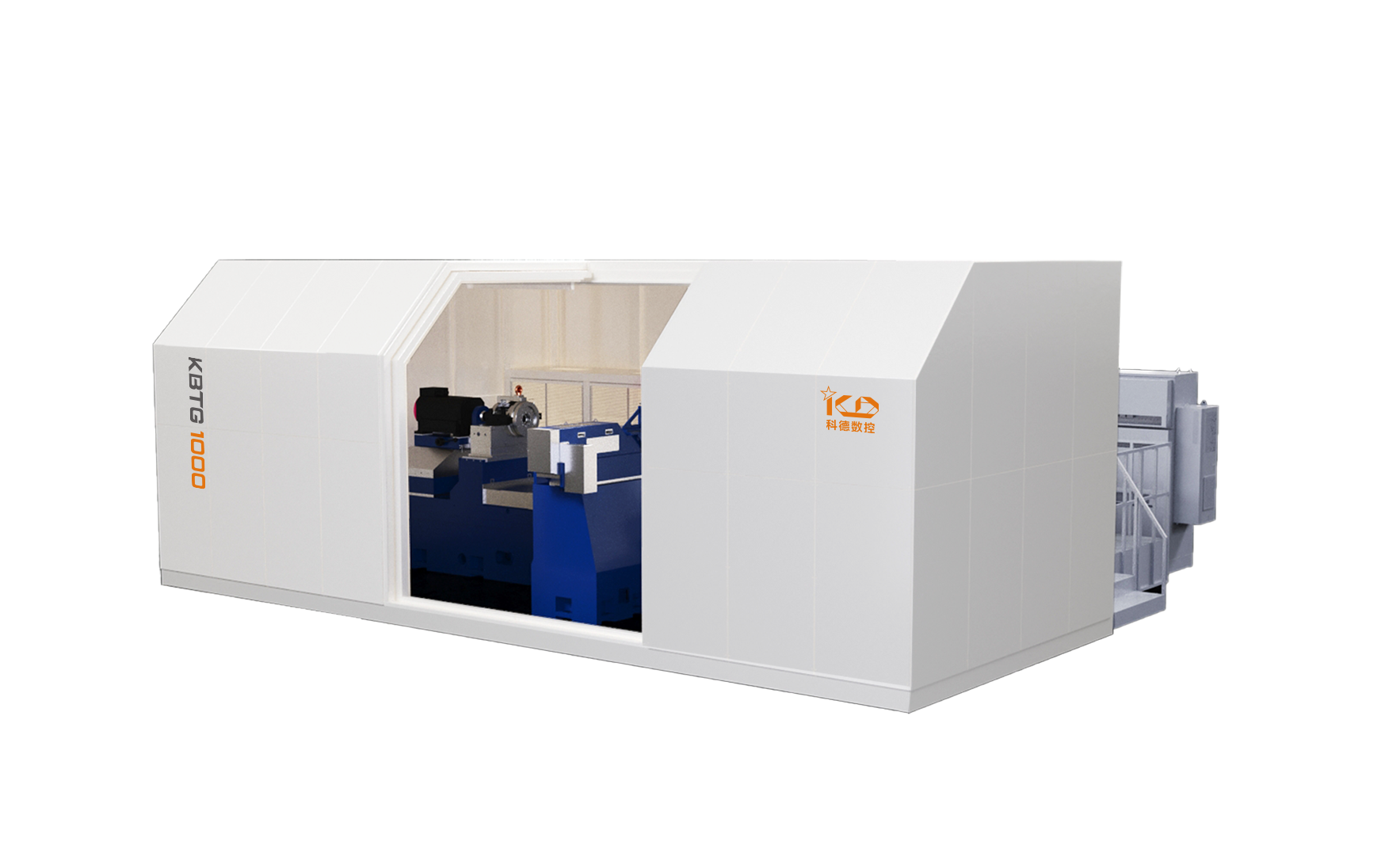

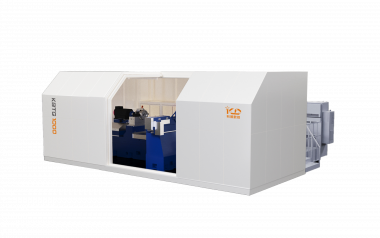

Высокоскоростной шлифовальный центр KBTG 1000

Технические характеристики

Горизонтальная структура всего станка, шлифование шлифовального круга и лазерное измерение с обеих сторон рабочего стола обеспечивают одновременную обработку и проверку.
Вся машина имеет полностью замкнутый контур высокоточного управления, а конструкция структурного теплового баланса обеспечивает высокую точность и стабильность точности всей машины.
В случае высокоскоростного вращения ротора лазерная измерительная система осуществляет высокоскоростной сбор и анализ данных, а также измеряет радиус всех роторов.
Двойной шпиндель заготовки со встроенным устройством обнаружения вибрации обеспечивает контроль и сигнализацию условий обработки.
Двухслойная защита и лабиринтная уплотнительная структура органа и стальной крышки используются для достижения эффективного пылеуплотнения.
Устройство для правки двойного шлифовального круга для осуществления правки шлифовальных кругов в режиме реального времени.
Устройство для удаления заусенцев для реализации процесса удаления заусенцев ротора.
Рама шлифовального круга с прямым приводом, отсутствие механического износа, для достижения высокоточного позиционирования углов.
Он оснащен платформой для заготовок, разбрасывателем заготовок, кондиционером в станке, мокрым пылеуловителем, звукоизоляционной внешней защитой и системой визуального контроля для обеспечения высокоточной и стабильной обработки изделий.
Гидростатические зажимы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика.

Преимущество

Шпиндель шлифовального круга

Шпиндель шлифовального круга имеет встроенный автоматический механизм динамической балансировки, который автоматически регулирует вес противовеса для балансировки шлифовального круга через электромеханическую балансировочную головку.

Превосходный динамический баланс шлифовального круга может улучшить качество поверхности заготовки, уменьшить износ подшипников и уменьшить потери шлифовального круга.

Двигатель шпинделя с высоким крутящим моментом обеспечивает мощное шлифование шлифовальных кругов.

Диапазон размеров внешнего диаметра шлифовального круга: 560 ~ 760 мм
Диапазон скоростей вращения шпинделя шлифовального круга: 830 ~ 2080 об/мин

Правка шлифовального круга

Устройство для правки шлифовального круга расположено над шпинделем шлифовального круга для реализации формовки и правки наружного диаметра шлифовального круга. Линейная ось использует полностью замкнутый контур управления для достижения точной правки шлифовального круга.

Лазерная измерительная система

Основан на системе ЧПУ Kede, макропрограмма измерительной системы с интерфейсом визуального редактирования.

В зависимости от характеристик обрабатываемого ротора соответствующие параметры процесса редактируются для формирования программы измерений обработки.

С помощью лазерного наладчика инструмента собственной разработки и высокоскоростного синусоидального и косинусного алгоритма измерения положение и радиус каждой лопасти точно рассчитываются в среде обработки высокоскоростного вращения ротора.

Проанализируйте максимальное, минимальное значение, значение тяги и т.д. всех лопастей ротора на текущем этапе, проверьте, достигнуто ли конечное состояние обработки, и вовремя остановите текущий процесс обработки, как только он будет достигнут.

Гидростатические зажимы

Расширение ротора достигается за счет ручной блокировки или ослабления гидростатического зажима.

На торцевой поверхности приспособления есть отверстие для воздуха, и когда ротор установлен и установлен на торцевой поверхности, он пройдет испытание на герметичность, чтобы убедиться, что торец ротора и приспособление установлены.

Приспособление и шпиндель заготовки расположены с обеих сторон, что делает фиксацию и зажим жесткими.

Разбрасыватель заготовок

Ротор и шпиндель заготовки с обоих концов поднимаются одновременно.

Регулируя положение подъемной проушины, она может выполнять подъем роторов разной длины.

При точной настройке точки подъема достигается подъемный баланс, и он плавно попадает в станок.

Применение

Высокоскоростной шлифовальный центр лезвий в основном используется для обработки наконечников лопаток в сборе роторов авиационных и газовых двигателей и в основном используется в аэрокосмической, судостроительной, военной промышленности и других отраслях промышленности.
