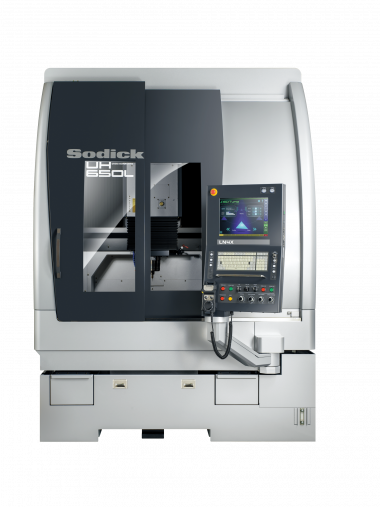

Высокоскоростной фрезерный станок UH650L

Технические характеристики

UH650L - самый совершенный высокоскоростной фрезер Sodick, хорошо подходящий для различных применений.

Станок UH650L разработан и изготовлен для высокоскоростного прецизионного фрезерования. Технология плоского жесткого линейного двигателя Sodick обеспечивает мгновенное время обслуживания, что повышает эффективность резки до максимума. Сверхскоростной высокоточный VMC UH650L не имеет себе равных по точности позиционирования и резки.

Линейные моторные приводы с абсолютной обратной связью по стеклянной шкале

Вертикальный обрабатывающий центр Sodick UH650L оснащен запатентованными Sodick энергосберегающими плоскими жесткими линейными двигателями и линейными шкалами с пятизначным десятичным вводом и обратной связью. Такое сочетание обеспечивает непревзойденную скорость и точность при практически нулевом люфте. В результате получается станок, который может обрабатывать самые сложные трехмерные контуры лучше, чем любой другой станок в своем классе.

Впечатляющая скорость фрезерования 1G, превосходная стабильность и высочайшая точность вплоть до нанометра являются главными характеристиками этой инновации. Sodick HSM открыл новую эру в области высокоточного фрезерования. В отличие от традиционного метода раздельного выполнения черновой и тонкой фрезеровки, эта новая технология объединяет оба обрабатывающих прохода в одном рабочем режиме. Решение заключается в быстром вращении и перемещении инструмента небольшого диаметра, который режет на очень малую глубину.

Программное обеспечение для экспертного моделирования движения

MotionExpert анализирует программы ЧПУ, созданные в коммерчески доступных системах CAM, оценивая точное время обработки, прогнозируя качество поверхности и проверяя наличие проплавления или строжки, чтобы предотвратить повреждение станка и инструментов. MotionExpert полностью совместим с ПК под управлением Windows

Высокоскоростной шпиндель 40 000 Об/мин

Стандартная частота вращения шпинделя UH650L составляет от 1500 до 6000 об/мин. Доступны варианты HSK-E32 с максимальной частотой вращения до 60 000 об/мин. Этот шпиндель идеально подходит для высокоскоростного высокоточного прямого фрезерования твердых поверхностей и отличается длительным сроком службы шпинделя. Шпиндель обладает высоким крутящим моментом и высокой прочностью, а также смазывается микромасляным туманом.

Точность и жесткость

Симметричная конструкция “двойной колонны вентильного типа” обеспечивает тепловое смещение, создаваемое шпинделем, в пределах 3 мкм. Конструкция перемычки изготовлена из чугуна FC300 и чугуна сфероидальной формы FCD-500. Эти материалы обеспечивают превосходное гашение ударов и вибрации, а также минимальные тепловые искажения в нормальных рабочих условиях. Мостовая конструкция станка сокращает расстояние от центра шпинделя до направляющих по оси Z, сводя к минимуму возможность тепловых искажений и одновременно обеспечивая исключительную жесткость. Конструкция моста также устраняет выступ стола по оси X, обычно связанный с конструкцией С-образной рамы.

Функция кондукторного шлифования  (опция)

Новая функция кондукторного шлифования Sodick обеспечивает машинам серии UH гибкость для легкого выполнения высокоточного 3-осевого шлифования. Благодаря независимому Z-образному перемещению и высокой скорости подачи UH может достигать высокого качества поверхности по сложным контурам. Благодаря этой дополнительной возможности серия UH может устранить необходимость в дорогостоящих однофункциональных лобзиковых шлифовальных машинах.

Функция высокоскоростного сверления отверстий (опция)

Благодаря дополнительной возможности новой функции высокоскоростного сверления Sodick фреза UH превосходно справляется со сверлением производственных отверстий даже при жестких требованиях к допускам. Благодаря использованию макросъемки высокоскоростного цикла время обработки просверленных отверстий может быть сокращено вдвое.

ЧПУ LN4X

Большой 15,1-дюймовый дисплей оснащен чувствительным к сопротивлению сенсорным экраном с ЧПУ. Внутри дисплея кнопки выбора режима расположены по правому краю экрана, а функциональные кнопки - по нижнему краю. Также оснащенные полноценной клавиатурой, эти элементы вместе создают ощущение, что это компьютер, а мгновенное знакомство обеспечивает интуитивно понятное управление.

Графитовые упаковки

Система Пылеулавливания Torit
Являясь лидером в отрасли, системы пылеулавливания Donaldson Torit превосходят аналоги конкурентов на 25% как по производительности фильтрации, так и по расходу воздуха. Это приводит к снижению эксплуатационных расходов, очистке воздуха и увеличению срока службы фильтра в два раза по сравнению с другими решениями. Torit - лучший выбор для обработки графита с наименьшими требованиями к техническому обслуживанию на рынке.

Расчет направленного давления
Высокоскоростные фрезерные центры Sodick оснащены системой положительного давления, которая активно направляет графитовые обломки в систему сбора, предотвращая образование облаков и беспорядка, обычно связанных с обработкой графита. Стандартные системы пылеулавливания без активного направленного давления, как правило, оказываются недостаточными для поддержания чистоты и безопасности рабочей среды, что приводит к дополнительным часам уборки и настройки.

Непревзойденная повторяемость
Механическая обработка электродов - это сложная работа, требующая не только жестких допусков, но и безупречной повторяемости. Даже самая лучшая электроэрозионная установка для проходки грузил на рынке может работать не так хорошо, как поставляемые ею электроды, что делает обработку графита чрезвычайно важной. Благодаря точности плоского жесткого линейного двигателя и субмикронным абсолютным шкалам мельницы серии UH обеспечивают большую повторяемость, чем любой конкурент на рынке.

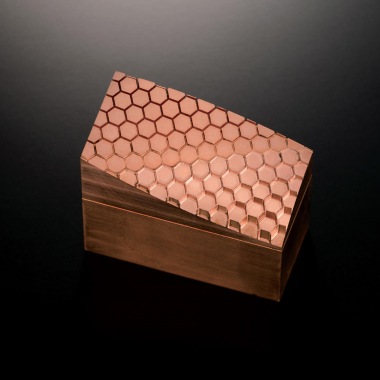

Образцы:

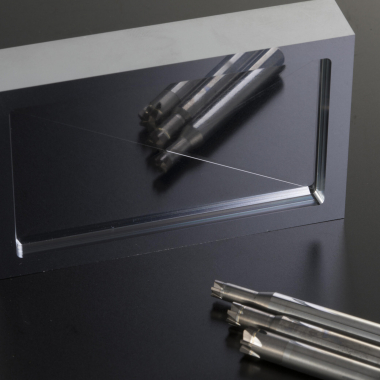

Высокоскоростные фрезы Sodick с плоским жестким линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с тонкой поверхностью

Материал: H13 (SKD61)
Время обработки: 3 часа 30 мин
Частота вращения шпинделя: 20 000 ~ 40 000 об/мин
Твердость: 40 HRC

Характеристики

• Линейные моторные приводы (X, Y, Z)
• Обратная связь по стеклянной шкале (X, Y, Z)
• Программное обеспечение для моделирования “MotionExpert”
• Автоматическая система смазки направляющих поперечных роликов LM

• Система подачи туманного масла с туманоуловителем
• Устройство для измерения длины лазерного инструмента BLUM
• 16-Позиционная автоматическая смена инструмента
• Шпиндель 6000-40 000 об /мин

Опции

• Держатель инструмента для термоусадочной подгонки (различные размеры, свяжитесь с Sodick за более подробной информацией)
• Термоусадочное фитинговое устройство
• Шпиндель E25 с частотой вращения 1500-60 000 об/мин
• Шпиндель E25 с частотой вращения 1500-50000 об/мин
• Шпиндель E25 с частотой вращения 6000-40 000 об/мин (смазка консистентной смазкой)
• 20-позиционная автоматическая смена инструмента (только для E25)

• 45-Позиционная автоматическая смена инструмента
• Графитовая упаковка с пылеуловителем
• Функция шлифования кондуктора
• Функция высокоскоростного сверления
• Заливка охлаждающей жидкости
• Индексатор (доступен ряд индексаторов)

Технические параметры
