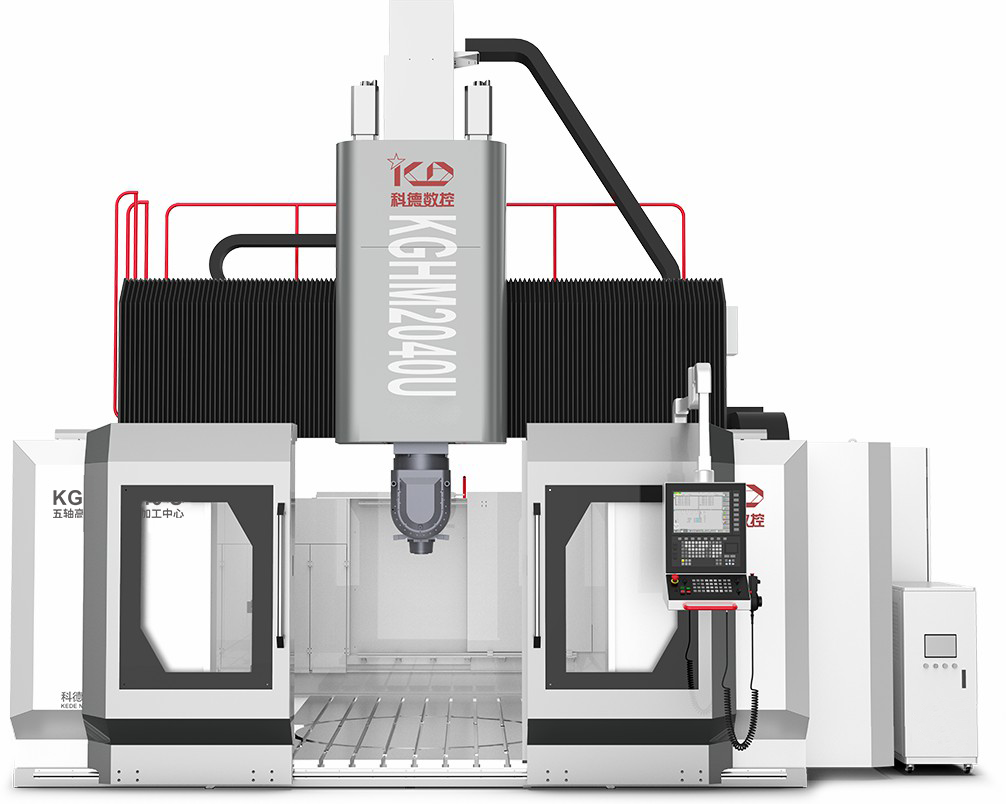

Технические характеристики
В структурной конструкции используется симметричная рама портала виадука;
Привод центра тяжести с двойным приводом, точность станка стабильна;
Хорошие скоростные динамические характеристики;
Обладает более высокой эффективностью обработки;
Прямой привод двигателя с крутящим моментом, быстрый отклик, низкий износ и длительный срок службы;
Малая занимаемая площадь;
Сверхнесущая способность в соответствии с концепцией проектирования по охране окружающей среды;
Он может сформировать интеллектуальную производственную линию;
Скорость быстрого перемещения может достигать 50 м/мин, диапазон поворота оси A ± 110°, а ось C непрерывно вращается ± 360°.
|
проект |
имя |
|
маршрут |
Перемещение по оси X, мм |
|
верстак |
Размер стола: ширина× длина мм |
|
Покачайте головой |
Технические характеристики поворотной головки: |
|
Скорость подачи |
Максимальная скорость резания по осям |
|
Показатели точности |
Точность позиционирования по осям X/Y/Z, |
|
веретено |
Интерфейс |
|
Инструментальный магазин |
Емкость инструментального магазина Максимальный |
|
Система управления |
Сервопривод |
|
Параметры всей машины |
Занимаемая длина×ширина, мм |
|
KGHM2030 U |
KGHM2040 U |
KGHM2050 U |
KGHM2540 U |
KGHM2550 U |
KGHM2560 U |
|
3000 |
4000 |
5000 |
4000 |
5000 |
6000 |
|
2000×3000 |
2000×4000 |
2000×5000 |
2500×4000 |
2500×5000 |
2500×6000 |
|
GM345 Фрезерная головка |
GM345 Фрезерная головка |
GM345 Фрезерная головка |
GM345 Фрезерная головка |
GM345 Фрезерная головка |
GM345 Фрезерная головка |
|
5~15000 мм/мин |
5~15000 мм/мин |
5~15000 мм/мин |
5~15000 мм/мин |
5~15000 мм/мин |
5~15000 мм/мин |
|
0,008 мм |
0,008 мм |
0,008 мм |
0,008 мм |
0,008 мм |
0,008 мм |
|
HSK-A63 |
HSK-A63 |
HSK-A63 |
HSK-A63 |
HSK-A63 |
HSK-A63 |
|
20 шт., 40, 60 шт., |
20 шт., 40, 60 шт., |
20 шт., 40, 60 шт., |
20 шт., 40, 60 шт., |
20 шт., 40, 60 шт., |
20 шт., 40, 60 шт., |
|
Лазерный энкодер/энкодер |
Лазерный энкодер/энкодер |
Лазерный энкодер/энкодер |
Лазерный энкодер/энкодер |
Лазерный энкодер/энкодер |
Лазерный энкодер/энкодер |
|
7300×6200 |
8300×6200 |
9300×6200 |
8300×6700 |
9300×6700 |
10300×6700 |
Одинарная решетка по оси Z и синхронное управление с двумя приводами
Ось Z машины оснащена технологией двойного двигателя и двухвинтового синхронного привода. Убран механизм балансировки цилиндров, влияющий на динамические характеристики. Динамический отклик оси Z был дополнительно улучшен. В то же время используется технология синхронного управления с одной решеткой и двумя приводами для достижения высокоточного и недорогого управления.
Технология высокоскоростного поворотного привода гаек
Оси X и Y станка используют инновационную и оптимизированную конструкцию привода винтовой вращающейся гайки, которая обладает характеристиками малого момента инерции, меньшего нагрева, высокой эффективности вождения и высокой динамической характеристики.
Технология синхронного управления станком с двойным приводом и двойным лазерным энкодером
Ось X использует двойной привод и двойной лазерный энкодер с полным контролем обратной связи, а лазерный энкодер заменяет решетчатую линейку, что значительно повышает скорость измерения и выборки, точность измерений и контроль вибрационных помех.
Применение
Он широко используется в аэрокосмической, автомобильной промышленности и других областях. Он подходит для эффективной обработки крупных аэрокосмических титановых сплавов, алюминиевых сплавов и неметаллических композитных деталей, а также автомобильной штамповки и пластиковых форм.
|
Модель |
Стоимость, доллары США |
|
KGHM2040 U |
По запросу |
