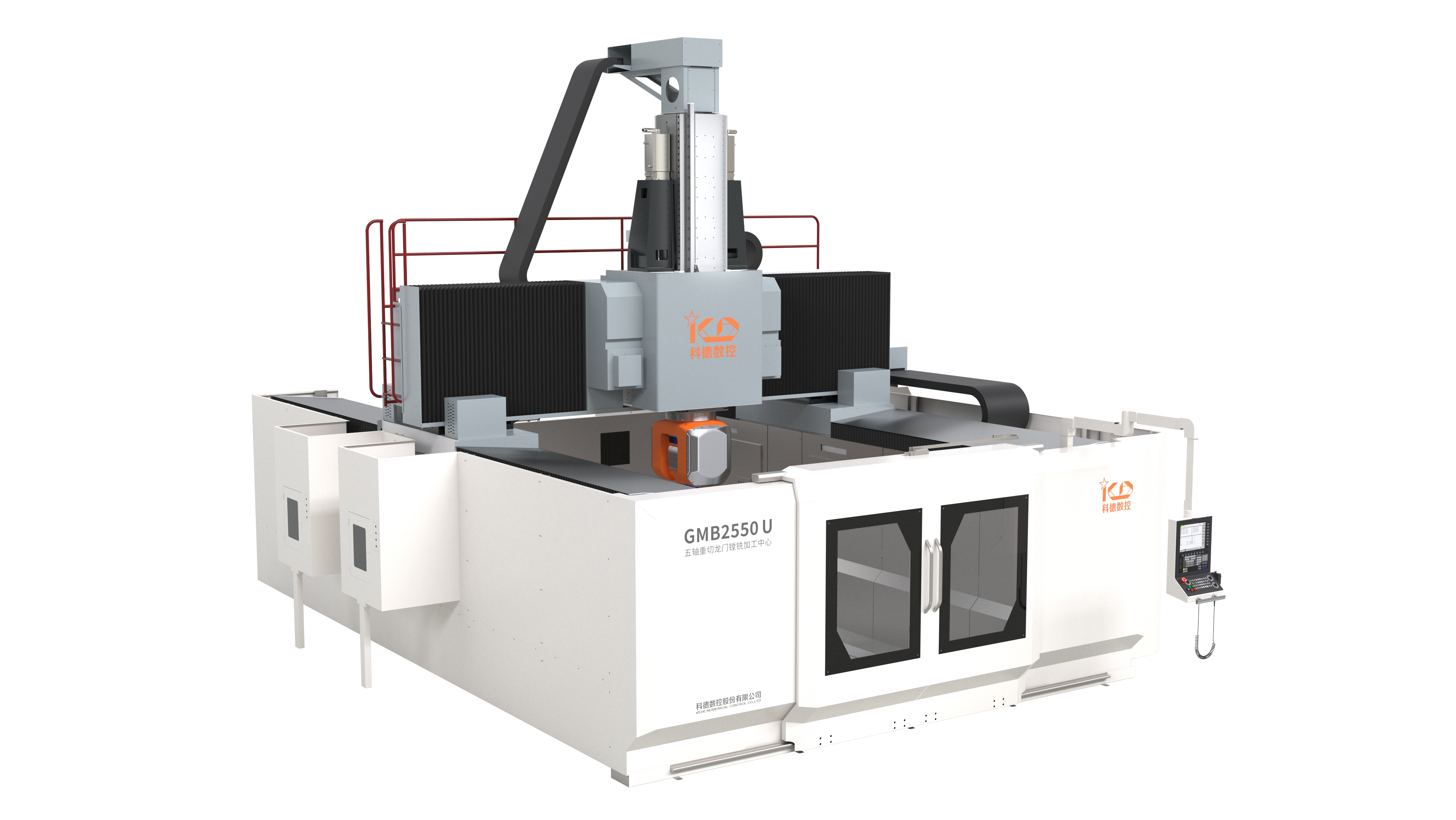

Пятиосевой обрабатывающий центр Серия GMA/GMB

Name: Пятиосевой обрабатывающий центр Серия GMA/GMB
Availability: InStock

Производитель: Kede CNC Co., Ltd, Китай

0 USD

Технические характеристики

Конструкция станка имеет симметричный тип рамы виадука, центр тяжести привода близок к межосевому расстоянию движущихся частей, опрокидывающий момент невелик, а вес движущихся частей невелик, и на него не влияет вес заготовки, что удобно для высокоскоростного и высокоточного управления.

Каждая линейная ось станка имеет двухприводное управление с полной обратной связью, а оси X и Y имеют двухмоторный электрический зазор с реечным приводом, который может обеспечить высокоскоростное прецизионное управление движением.

В оси Z используется технология управления синхронным приводом с двумя винтами, которая имеет более высокие динамические характеристики и точность движения, чем традиционная портальная ось Z с балансировочным цилиндром.

Гайка ходового винта оси Z охлаждается отдельно, чтобы уменьшить влияние тепловой деформации на точность оси Z.

проект	Пятиосевой мостовой портальный обрабатывающий центр	единица	Серия GMA
маршрут	Перемещение по оси X Перемещение по оси Y Перемещение по оси Z Вертикальный шпиндель к рабочей поверхности	мм мм мм мм	3000/4000/5000/6000/8000/10000/... ext.20000 2000/2500/3000/3500/4000 1000/1300/1500 80-1080/80-1380/80-1580
верстак	Размер верстака широкий × длинный, а максимальная нагрузка верстака нагружена	мм кг/м²	По индивидуальному заказу 8000 кг/м²
веретено	Интерфейс шпинделя Мощность шпинделя (S1) Номинальная скорость вращения шпинделя/максимальная скорость Номинальный крутящий момент шпинделя S1/максимальный крутящий момент S6	—— кВт об/мин, Нм	HSK-A63 30 3400/18000 (опционально 12000) 84/125
Инструментальный магазин	Максимальный диаметр инструмента (соседний/разнесённый) Максимальная длина инструмента/максимальный вес Время смены инструмента /емкость магазина	мм мм/кг с	φ75 / φ120 270/8 10/20 шт. Можно выбрать 40 и 60 шт.
Скорость подачи	Максимальная скорость резания по осям X/Y/Z/высокая скорость перемещения	м/мин	5~20//40 /40/40
Покачайте головой	Технические характеристики поворотной головки: диапазон вращения оси кондиционера, максимальная скорость оси кондиционера, момент зажима оси кондиционера, крутящий момент оси S1 / максимальный крутящий момент S6, крутящий момент оси C S1 / максимальный крутящий момент S6	—— —— об/мин Нм Нм	GM345 Фрезерная головка с двойным поворотом с прямым приводом ±110°/ ± 360° 60/60 4000/2500 780/1200 1000/1500
Система управления	——	——	ГНК62
Обратная связь по позиционному контуру X/Y/Z	——	——	Решетчатые линейки
Обратная связь по положению оси кондиционера	——	——	Круглая решетка
Точность станка	Точность позиционирования по осям X/Y/Z* Повторяемость по осям X/Y/Z* Точность позиционирования по осям переменного тока Повторяемость осей переменного тока	мм мм " "	0,01 0,008 6 5

проект	Пятиосевой мостовой портальный обрабатывающий центр	единица	Серия GMB
маршрут	Перемещение по оси X Перемещение по оси Y Перемещение по оси Z Вертикальный шпиндель к рабочей поверхности	мм мм мм мм	3000/4000/5000/6000/8000/10000/... ext.20000 2000/2500/3000/3500/4000 1000/1300/1500 80-1080/80-1380/80-1580
верстак	Размер верстака широкий* длинный, а максимальную нагрузку верстака несет стол	мм кг/м²	По индивидуальному заказу 8000 кг/м²
веретено	Интерфейс шпинделя Мощность шпинделя (S1) Номинальная скорость вращения шпинделя/максимальная скорость Номинальный крутящий момент шпинделя S1/максимальный крутящий момент S6	—— кВт об/мин, Нм	ХСК-А100 103 3000/8000 330/447
Инструментальный магазин	Максимальный диаметр инструмента (соседний/разнесенный) Максимальная длина инструмента/максимальный вес/средний вес инструмента Время смены инструмента /емкость магазина	мм мм/кг с	φ125 / φ250 350//20/12 10/20 40 и 60 шт. опционально
Скорость подачи	Максимальная скорость резания по осям X/Y/Z/высокая скорость перемещения	м/мин	5~20//40/40/40
Покачайте головой	Технические характеристики поворотной головки: диапазон вращения оси кондиционера, максимальная скорость оси кондиционера, момент зажима оси кондиционера, крутящий момент оси S1 / максимальный крутящий момент S6, крутящий момент оси C S1 / максимальный крутящий момент S6	—— —— об/мин Нм Нм	GM460 Фрезерная головка с двойным поворотом с прямым приводом ±110°/ ± 360° 50/50 4100/6000 1100/2900 1600/4000
Система управления	——	——	ГНК62
Обратная связь по позиционному контуру X/Y/Z	——	——	Решетчатые линейки
Обратная связь по положению оси кондиционера	——	——	Круглая решетка
Точность станка	Точность позиционирования по осям X/Y/Z* Повторяемость по осям X/Y/Z* Точность позиционирования по осям переменного тока Повторяемость осей переменного тока	мм мм " "	0,01 0,008 6 5

X/Y/Z с полным приводом и полной обратной связью управления станком

Линейная ось использует решетчатую линейку для формирования полного управления с обратной связью, так что каждая ось имеет высокую точность позиционирования и может уменьшить влияние температуры на точность станка.

Ось X/Y оснащена реечным приводом, а электрический люфт двух двигателей устранен

Использование двухмоторной электрической антилюфтной технологии улучшает повторяемость машины и повышает гибкость управления.

В оси Z используется технология синхронного привода с двойным ходовым винтом

Ось Z станка использует технологию синхронного привода с двумя двигателями и двойными винтами, что улучшает динамические характеристики оси Z и имеет больше преимуществ, чем сбалансированная структура цилиндра.

Применение

Он широко используется в аэрокосмической сфере. Он подходит для эффективной обработки крупных аэрокосмических титановых сплавов, алюминиевых сплавов и неметаллических композитных деталей

Модель	Стоимость, доллары США
Серия GMA/GMB	По запросу
