Технические характеристики

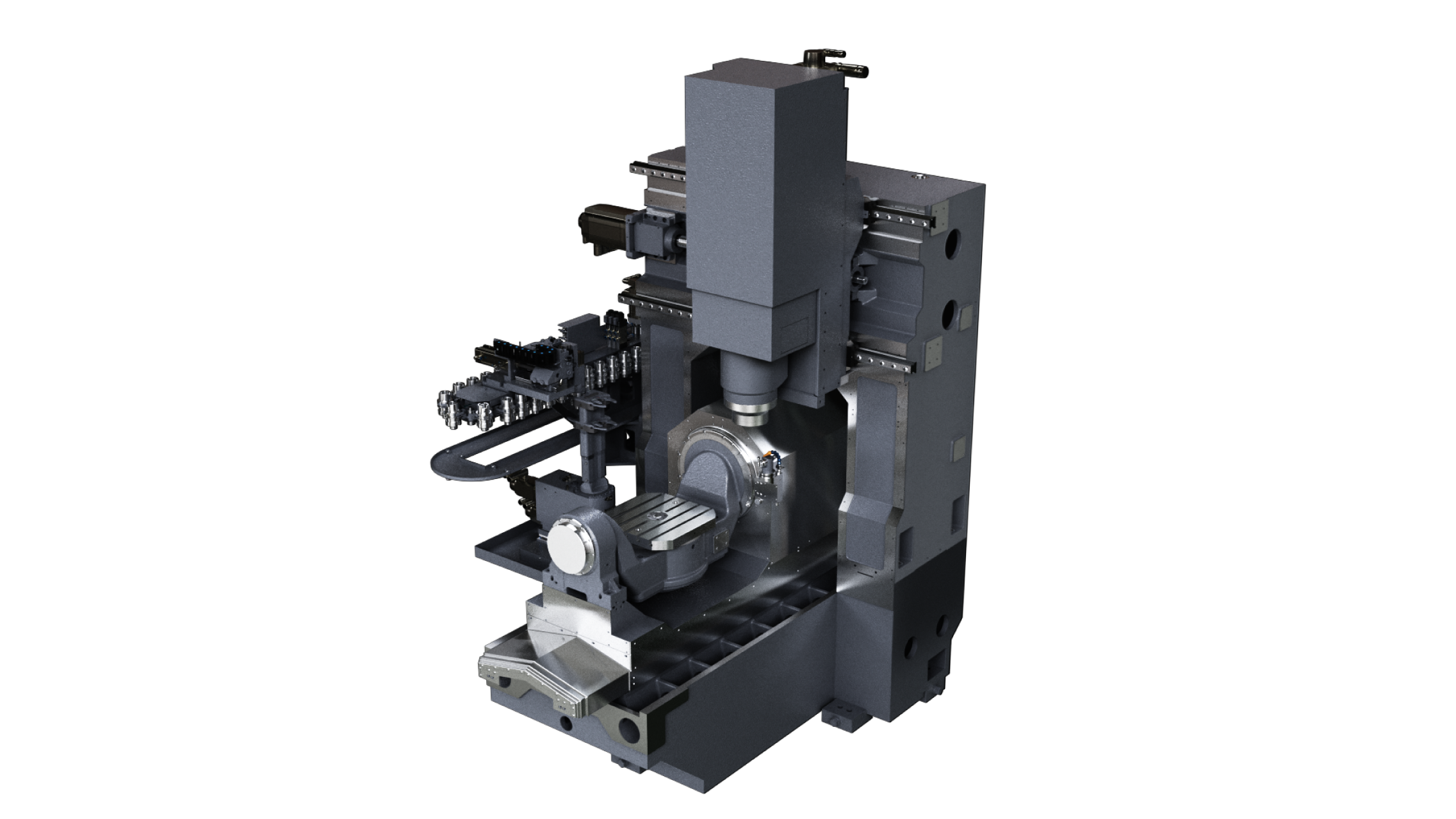

Вся машина имеет улучшенную портальную конструкцию с высокой жесткостью, компактную конструкцию и небольшую занимаемую площадь; Направляющая по оси Z имеет консольную конструкцию, которая демонстрирует чрезвычайно высокую производительность обработки во всем диапазоне хода;
Вся машина термически симметрична, чтобы обеспечить хорошую термическую стабильность; Технические характеристики шпинделя разнообразны, что полностью расширяет производительность станка;
Поворотный стол люльочного типа совершает линейное движение только в одном направлении, что преодолевает нестабильность точности размещения поворотного стола на традиционной конструкции стола с поперечным скольжением;
Поворотный стол представляет собой конструкцию с прямым приводом моментного двигателя, оснащенную высокоточной решеткой абсолютных значений, которая имеет очень высокую точность позиционирования вращения и долгосрочное сохранение точности.
|
проект |
спецификация |
единица |
параметр |
|
Параметры хода |
Ось |
мм |
450 + 75 (смена инструмента) / 600 + 25 (смена инструмента) / 400 (375) |
|
Поворотный стол 1 |
Размер поворотного стола (Д * Ш) |
мм |
Ø450×□370 |
|
Поворотный стол 2 |
Размер поворотного стола (Д*Ш) Максимальная |
мм |
Ø370 |
|
Мотор-шпиндель 1 (фрезерный) |
Код |
|
HFS15020/24 |
|
Мотор-шпиндель 2 (фрезерный, токарный) |
Код |
|
HFS17018-MT |
|
Линейные оси |
Ускоренный ход по осям X/Y/Z Максимальное ускорение линейной |
м/мин |
48 / 48 / 48 |
|
Устройство смены инструмента |
Способ |
|
Устройство смены инструмента с горизонтальной цепью + полный сервопривод ATC |
|
проект |
спецификация |
единица |
параметр |
|
Точность позиционирования |
Позиционирование по осям X/Y/Z ТОЧНОСТЬ повторного позиционирования Точность |
мкм |
5 / 4 |
|
Метод удаления стружки 1 |
Основной резервуар для воды 350 л |
|
Шнековый транспортер для стружки + цепной транспортер для стружки + машина для сбора стружки |
|
Метод удаления стружки 2 |
Основной резервуар для воды 350 л |
|
Спираль для стружки + ящик для стружки |
|
Потребляемая мощность |
Требования к |
кВА, |
45 |
|
Размер машины |
Длина×ширина×высота |
млн |
3250×2230×2780 |
|
проект |
спецификация |
единица |
параметр |
|
Прямой шпиндель 3 (фрезерование) |
Код |
|
HSP15015 |
|
Мотор-шпиндель 4 (фрезерный) |
Код |
|
HFS15030 |
|
Мотор-шпиндель 5 (фрезерный) |
Код |
|
HFS15040 |
Преимущество
Скорость быстрого перемещения по линейной оси составляет 48 м/мин, а максимальное ускорение может достигать 10 м/с²;
ШВП с линейной осью может быть оснащен полым охлаждающим винтом, который всегда гарантирует, что повышение температуры винта составляет менее 1 ° C на полной скорости, винт всегда находится в растянутом состоянии, жесткость вала хорошо гарантирована, а точность позиционирования вала еще больше улучшена;
В этом станке используется горизонтальное цепное устройство смены инструмента с полным сервоприводом ATC, которое не только обеспечивает эффективность смены инструмента, но и преодолевает скрытую опасность потери инструмента в процессе замены инструмента с традиционной пряжкой дискового инструментального магазина;
Этот станок может интегрировать функцию поворота поворотного стола, а максимальная скорость вращения может достигать 2000 об/мин, что снижает поток многих процессов традиционных методов обработки и повышает точность обработки деталей и компонентов.
Приложение

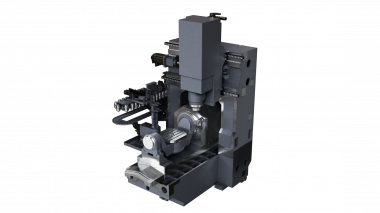

5-осевой вертикальный обрабатывающий центр DMC50 особенно подходит для аэрокосмической промышленности, режущего инструмента и инструмента, прецизионных пресс-форм, медицинского оборудования, транспортных средств на новых источниках энергии и полупроводников
Эффективная и высокоточная обработка промышленных деталей.
На основе функции фрезерования DMC50 может интегрировать функциональный модуль токарной обработки, модуль ультразвуковой обработки, функцию шлифования и другие модули.
Высокопроизводительные пятиосевые продукты, отвечающие потребностям клиентов в интеграции нескольких процессов.
|
Модель: |
Стоимость: |
|
DMC50 |
По запросу |
