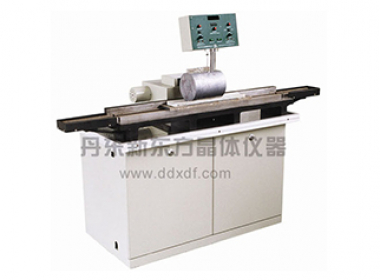

Устройство для повторных измерений DX-7CF для монокристаллических слитков кремния
Функции: оно специально предназначено для повторных измерений монокристаллических слитков кремния после их ориентации под воздействием рентгеновских лучей/сварки. Затем выполняется окончательное измерение на этом устройстве вместе с многоканальным резцом в качестве дополнительного оборудования.Особенности: Этот инструмент оснащен верстаком с установочными и зажимными устройствами для поддонов и пластин материала (заготовок) на верстаке. Слиток, подложка (графит/стекло/смола) и пластина из материала соединяются и устанавливаются вместе при позиционировании и зажиме вышеупомянутого устройства. Торцевая поверхность повторно проверяется под рентгеновским облучением, и только два слитка могут быть повторно проверены для каждой пластины из материала.
Технические характеристики
|
Характеристики |
Параметр |
|
Входная мощность |
Однофазный переменный ток 220 В, 50 Гц, 0,3 кВт. |
|
Большое напряжение в трубке |
30 кВ |
|
Ток в трубке |
плавная регулировка 0-5мА |
|
приемник |
Счетчик Гейгера имеет высокое рабочее напряжение постоянного тока 1050В. |
|
Рентгеновская трубка |
Медная мишень, охлаждение вентилятором, заземление анода. |
|
Размеры |
1290 (длина) x772 (ширина) x1300 (высота) мм |
|
Вес прибора |
300 кг. |
|
Диаметр слитка |
5-8 дюймов |
|
Большая длина слитка |
500 мм |
|
Определение поверхности кристалла |
111 направление, 100 направление |
|
Точность направления |
± 30" (измеряется с поверхностью стандартного кварцевого листа размером 10x1) |
|
Небольшое чтение |
1" |
|
Угол наклона шпинделя (&) |
±10° |
|
Большая длина материальной пластины |
500 мм |
|
Ширина материальной пластины |
70 мм, 100 мм |
|
Модель |
Стоимость |
|
DX-7CF |
По запросу |
