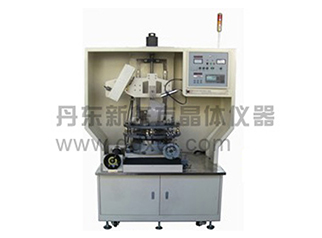

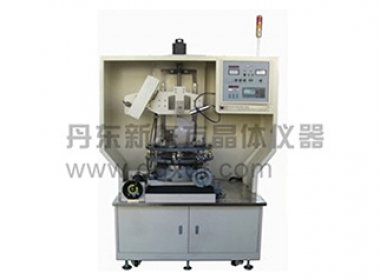

Устройство ориентации хрустальных шариков модели DX-8BD400G
Технические характеристики
Назначение: Это набор инструментов, специально предназначенный для ориентации крупногабаритных шариков из сапфировой заготовки и торцевых углов кристаллических слитков.
(1) Устройство может ориентировать углы заготовок: перед высверливанием кристаллического слитка из заготовки необходимо сориентировать угол всего кристалла, лежащего на рабочем столе, и после этого переместить кристалл вместе с приспособлением для регулировки ориентации на сверлильный станок для высверливания кристаллического слитка, что может обеспечить точность высверливания стержня (кристаллического слитка).
(2) Оно может определять угол наклона торца кристалла перед процессом: перед шлифованием угла соединения торца кристалла со слитком поместите кристаллический слиток в специальное приспособление, а затем поместите слиток на рабочий стол для определения двумерного угла. Затем переместите слиток с отрегулированным углом наклона вместе с приспособлением на шлифовальную машину, чтобы отшлифовать конец.
(3) Он может выполнять ориентацию путём приклеивания (сцепления) перед резкой кристаллических слитков: перед резкой кристаллического слитка его необходимо приклеить (сцепить) на специальное посадочное место резака. Затем он может удовлетворить требования к слитку, который необходимо приклеить непосредственно для ориентации под воздействием рентгеновских лучей. Это устройство подходит даже для приклеивания и ориентации кристаллических слитков большого размера
Технические параметры
|
Характеристика |
Параметр |
|
Входная мощность |
Однофазный переменный ток 220 В, 50 Гц, 0,3 кВт. |
|
Большое напряжение в трубке |
30 кВ |
|
Ток в трубке |
плавная регулировка 0-5мА |
|
зонд |
Сцинтилляционный детектор с высоким рабочим напряжением 1000 В постоянного тока |
|
Рентгеновская трубка |
Медная мишень, охлаждение вентилятором, заземление анода. |
|
Угол измерения |
20,833° (θ20°50'00") (стандартный угол направления C).Направление ориентации отрегулировать невозможно, и точность ориентации не отображается. |
|
Хрустальный шар большого размера |
Диаметр составляет 320 мм, высота в направлении "А" - в пределах 400 мм, а вес хрустального шара - в пределах 100 кг (эта спецификация основана на методе замачивания в качестве примера, а другие спецификации будут определены отдельно). |
|
Размеры |
1490 (длина) × 1080 (ширина) × 2200 (высота) мм； |
|
Вес прибора |
|
Модель |
Стоимость |
|
DX-8BD400G |
По запросу |
