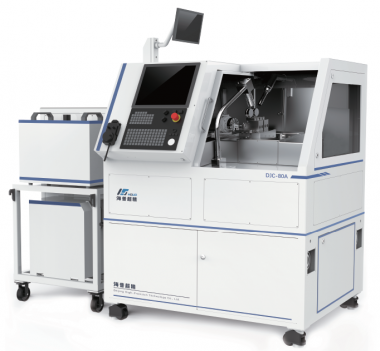

Сверхточный одноточечный алмазный токарный станок DJC-80A

Базовая конфигурация

Сверхточной газогидростатический шпиндель, сверхточная жидкостная гидростатическая направляющая

Система управления

Программируемый контроллер PMAC

Разрешение программирования

Линейное перемещение 0,1 нм, вращательное движение 0,0000001°

Линейная ось

Ось X

Ось Z

Тип

Направляющая с гидростатическим давлением, полностью замкнутый контур управления

Направляющая с гидростатическим давлением, полностью замкнутый контур управления

Максимальный ход

350 мм

150 мм

Привод

Линейный двигатель

Линейный двигатель

Прямолинейность

0,1 мкм/50 мм

0,1 мкм/100 мм

Максимальная скорость подачи

20 мм/с

20 мм/с

Ось вращения

Шпиндель

Ось C

Скорость вращения

0-8000 об/мин

0-1000 об/мин

Точность вращения

50 нм

Точность углового позиционирования 5 дюймов

Точность повторного позиционирования 2 дюйма

Основные условия

Требования к сжатому воздуху

Требования к источнику питания

Размер и вес оборудования

Контроль температуры: 22°С

Влажность: 50%

Давление подачи воздуха: 0,6 Мпа

Расход подаваемого воздуха: 0,3 м²/мин

Точность фильтрации: 0,5 Вт

380 В, трехфазная пятипроводная система, 50 Гц, Номинальная мощность 8 кВт

Размер: 2100 * 1200 * 1900

Вес: 2 т

Модель

Стоимость, доллары США

DJC-80A

По запросу
