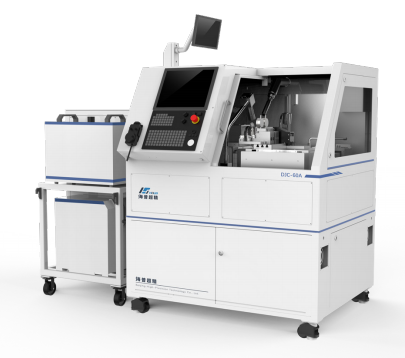

Сверхточный одноточечный алмазный токарный станок DJC-60A

Базовая конфигурация

Сверхточный газогидростатический поворотный стол, высокоточная пара линейных перемещений, система автоматического центрирования оптической оси

Система управления

Программируемый контроллер PMAC

Разрешение программирования

0,1 мкм, вращательное движение 0,0000001°

Линейная ось

Ось X

Ось Z

Лезвие

Тип

Гидростатическая направляющая, полностью замкнутый контур управления

Гидростатическая направляющая, полностью замкнутый контур управления

Ход: 1 мм

Максимальный ход

350 мм

150 мм

Максимальная скорость обработки: 30 с

Привод

Линейный двигатель

Линейный двигатель

Максимальная рабочая частота: 400 Гц

Максимальная скорость подачи

2,5 м/мин

2,5 м/мин

Прямолинейность

3 мкм/полный ход

3 мкм/полный ход

Точность вращения 0,3 мкм

Точность позиционирования

2 мкм

2 мкм

-

Ось вращения

Шпиндель

Ось С

Шлифовальная головка

Скорость вращения

0-3000 об/мин

0-1000 об/мин

Пневматическая шлифовальная головка

Точность вращения

50 мкм

Точность позиционирования по углу 5 дюймов

Точность повторного позиционирования 2 дюйма

Основные условия

Требования к сжатому воздуху

Требования к источнику питания

Размер и вес оборудования

Контроль температуры: 22 °С

Влажность: 50%

Давление подачи воздуха: 0,6 Мпа

Расход подаваемого воздуха: 0,3 м³/мин

Точность фильтрации: 0,5 мкм

380 В, трехфазная пятипроводная система, 50 Гц, Номинальная мощность 8 кВт

Размер: 2100 * 1200 * 1900 мм

Вес: 2 т

Модель

Стоимость, доллары США

DJC-60A

По запросу
