Технические характеристики
|

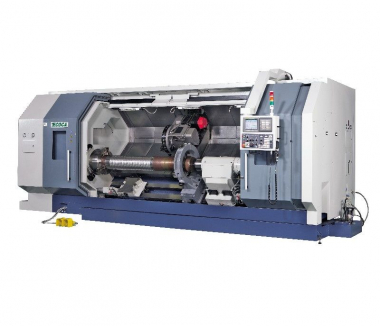

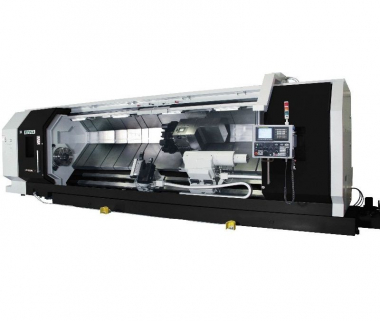

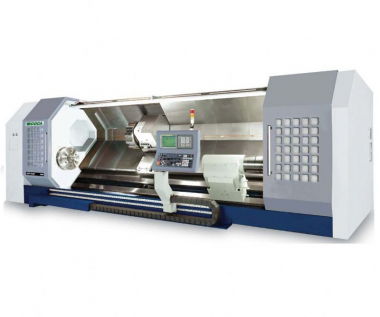

ECOCA 12" ТОКАРНЫЙ СТАНОК С ЧПУ |
|
МОДЕЛЬ : MT-518 / MT-518 MC - МОНОБЛОЧНЫЙ ЦЕЛЬНЫЙ КОРПУС VDE - ПРОИСХОЖДЕНИЕ . ТАЙВАНЬ |
Описание продукта
* Подходит как для обработки по диаметру, так и для обработки по длине благодаря поворотной способности 1000 мм и длине поворота 5000 мм, * Моноблочная конструкция наклонной скамьи на 45 градусов обеспечивает удобное снятие стружки и токарную обработку больших деталей, * Максимальная производительность при жесткой обработке благодаря высокоточной револьверной головке, программируемому дек-образному упору и программируемому промежуточному подшипнику, предлагаемому по запросу,
|
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ |
МТ-518 |
МТ-518 МК |
|
Диаметр сальто над скамейкой |
1000 мм |
|
|
макс. Диаметр поворота |
700 мм |
600 мм |
|
макс. Длина поворота |
2.100 / 3.100 / 4.100 / 5.100 мм |
|
|
Диаметр обработки стержня |
117 мм |
|
|
Диаметр зеркала |
18" (450 мм) |
|
|
Мощность двигателя шпинделя фонаря |
37 / 45 Kw. |
|
|
Обороты вала фонаря |
1.800 dv./мин. |
|
|
Живая передача команды |
- |
3.000 dv/dk. |
|
Конус вала фонаря |
ASA A2-11 |
|
|
Движение оси х |
435 мм |
435 мм |
|
Движение оси Z |
2.200 / 3.200 / 4.200 / 5.200 мм |
|
|
Сила мотора оси кс |
6 kw. |
|
|
Мощность двигателя оси Z |
6 kw. |
6 kw. |
|
Прогресс холостого хода оси X |
12 м/мин. |
|
|
Прогресс холостого хода оси Z |
10 м/мин. |
|
|
Тип саней |
Направляющие коробки с гидростатическим трением |
|
|

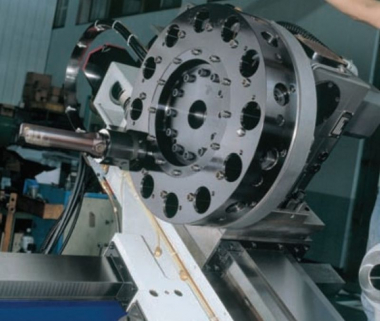

Тип башни |
12 станций, гидравлические |
12 станций, сервопривод |
|
Емкость соединения квадратного инструмента |
32 х 32 мм |
32 х 32 мм |
|
Диаметр соединения катетера с отверстием |
60 мм |
|
|
Диаметр контр-задней бабки Пиноля |
235 мм |
|
|
Движение против Пунта-Пиноля |
200 мм |
|
|
Встречное движение задней бабки |
1.880 / 2.880 / 3.880 / 4.880 мм |
|
|
Противоположный конус задней бабки Пиноля |
MT-6 |
|
|
Площадь, занимаемая столешницей |
6.020 / 7.050 / 8.100 / 9.150 х 2,920 мм |
|
|
Вес скамьи |
16.500 / 18.500 / 20.500 / 22.500 кг. |
|
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
|
Блок управления серии Fanuc Oi-TD |
Блок управления Fanuc 32i-TD |
|
|
3-футовое гидравлическое зеркало |
Блок управления Mitsubishi |
|
|
Гидравлический контрфорс задней бабки |
Блок управления Siemens |
|
|

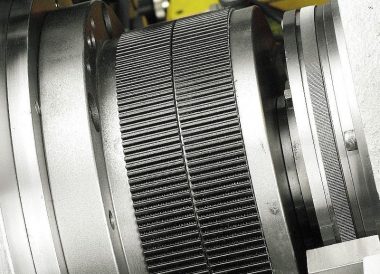

Передача передачи вала фонаря |
Рычаг захвата детали |
|
|
Полностью автоматический сброс инструмента |
Автоматическая дверная система |
|
|
Автоматическая смазка верстака |
Подготовка стержневого привода |
|
|
Охлаждающая вода высокого давления |
Привод штанги |
|
|
Система компенсации тепла электрического шкафа |
Револьверная головка с сервоприводом |
|
|
Маховик |
18,5 / 22 Kw. Мотор шпинделя фонаря |
|
|
Ножная педаль для задней бабки зеркала |
Роботизированная система загрузки |
|
|
Трансформатор |
Дополнительные держатели инструмента |
|
|
Ленточный конвейер для стружки + тележка |
Приспособления для переноски верстака |
|
|
Набор из 5 мягких ножек |
Программируемый корпус задней бабки |
|
|
1 комплект жестких ножек |
Поворотный контрфорс задней бабки |
|
|
Поворотная задняя бабка |
Ручная промежуточная кровать дек. подшипника |
|
|
Поворотный кронштейн наружного диаметра |
Программируемая промежуточная кровать дек |
|
|
Держатель поворотного катера внутреннего диаметра |
|
|
|
Держатель инструмента для сверления отверстий |
|
|
|
Держатель катетера для поворота поверхности |
|
|
|
Набор ульев моржа |
|
|
|
Инструменты и сумка для инструментов |
|
|
|
Книги по эксплуатации и техническому обслуживанию |
|
|
|
Блоки и винты для установки весов |
|
|
|
Механическая гарантия 1 год |
|
|
|
2-летняя гарантия на блок управления |
|
|
|
Модель |
Стоимость |
|
MT-518 / MT-518 MC |
По запросу |
