Технические характеристики
|

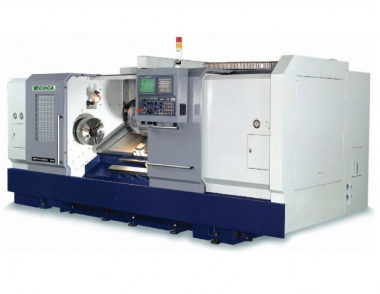

ECOCA 12" ТОКАРНЫЙ СТАНОК С ЧПУ |
|
МОДЕЛЬ : MT-412 / MT-412 MC - МОНОБЛОЧНЫЙ ЦЕЛЬНЫЙ КОРПУС VDE - ПРОИСХОЖДЕНИЕ . ТАЙВАНЬ |
Описание продукта

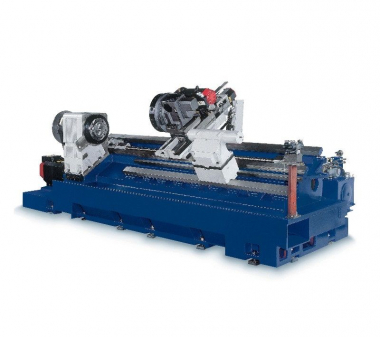

* Конструкция рабочего стола с наклоном на 30 градусов, удобная для легкого удаления и обработки стружки; * Моноблочная цельная конструкция корпуса; * Подшипники шпинделя фонаря большого диаметра, обеспечивающие точность обработки и высокий крутящий момент; * Передача осей с прямой передачей; * Специально разработанные двигатели шпинделя и оси фонаря минимизируют пространство, занимаемое станком; * Конвейер для стружки с управлением ПЛК, * Большой объемный резервуар для охлаждающей жидкости, * Охлаждающая жидкость под высоким давлением через револьверный диск,
|
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ |
MT-412 |
МТ-412 МК |
|
Диаметр сальто над скамейкой |
700 мм |
|
|
макс. Диаметр поворота |
510 мм |
440 мм |
|
макс. Длина поворота |
750 / 1.000 / 1.500 / 2.000 / 2.980 мм |
|
|
Диаметр обработки стержня |
91 мм |
|
|
Диаметр зеркала |
12" (300 мм) |
|
|
Мощность двигателя шпинделя фонаря |
18,5 / 22 Kw. |
|
|
Обороты вала фонаря |
3.200 dv./мин. |
|
|
Живая передача команды |
- |
3.800 dv/dk. |
|
Конус вала фонаря |
А2-8 |
|
|
Движение оси х |
265 мм |
265 мм |
|
Движение оси Z |
770 / 1.020 / 1.520 / 2.020 / 3.000 мм |
|
|
Сила мотора оси кс |
4 kw. |
|
|
Мощность двигателя оси Z |
4 kw. (3000 мм = 6 кВт) |
4 kw. (3000 мм 6 кВт.) |
|
Прогресс холостого хода оси X |
20 м/мин. |
|
|
Прогресс холостого хода оси Z |
20 м/мин.(Z=1.500 ≥ 16 m/dk, Z=3.000 ≥ 10 m/dk.) |
|
|
Тип саней |
Направляющие коробки с гидростатическим трением |
|
|

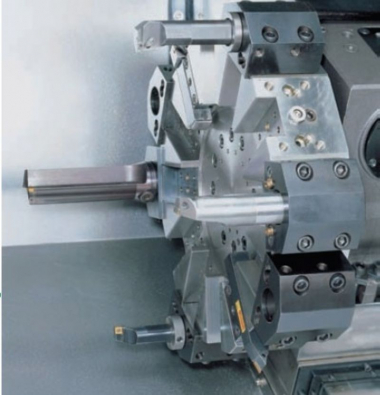

Тип башни |
12 станций, гидравлические |
12 станций, гидравлические |
|
Емкость соединения квадратного инструмента |
25 х 25 мм |
20 х 20 мм |
|
Диаметр соединения катетера с отверстием |
40 мм |
|
|
Диаметр контр-задней бабки Пиноля |
100 мм |
|
|
Движение против Пунта-Пиноля |
120 мм |
|
|
Встречное движение задней бабки |
600 / 850 / 1.350 / 1.850 / 2.850 мм |
|
|
Противоположный конус задней бабки Пиноля |
MT-5 |
|
|
Площадь, занимаемая столешницей |
3.300 / 3.900 / 4.400 / 4.900 / 6.250 х 2,248 мм |
|
|
Вес скамьи |
6.400 / 7.300 / 8.100 / 9.300 / 11.800 кг. |
|
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
|
Блок управления серии Fanuc Oi-TD |
Блок управления Fanuc 32i-TD |
|
|
3-футовое гидравлическое зеркало |
Блок управления Mitsubishi |
|
|
Гидравлический контрфорс задней бабки |
Блок управления Siemens |
|
|
Гидравлическая система |
Рычаг захвата детали |
|
|
Полностью автоматический сброс инструмента |
Автоматическая дверная система |
|
|
Автоматическая смазка верстака |
Подготовка стержневого привода |
|
|
Охлаждающая вода высокого давления |
Привод штанги |
|
|
Система компенсации тепла электрического шкафа |
Револьверная головка с сервоприводом |
|
|
Маховик |
18,5 / 22 Kw. Мотор шпинделя фонаря |
|
|
Ножная педаль для задней бабки зеркала |
Роботизированная система загрузки |
|
|
Трансформатор |
Дополнительные держатели инструмента |
|
|
Ленточный конвейер для стружки + тележка |
Приспособления для переноски верстака |
|
|
Набор из 5 мягких ножек |

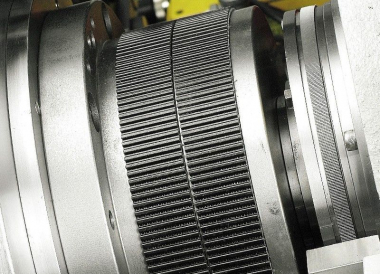

Передача трансмиссии |
|
|
1 комплект жестких ножек |
Программируемый корпус задней бабки |
|
|
Поворотная задняя бабка |
Поворотный контрфорс задней бабки |
|
|
Поворотный кронштейн наружного диаметра |
Ручная промежуточная кровать дек. подшипника |
|
|
Держатель поворотного катера внутреннего диаметра |
Программируемая промежуточная кровать дек |
|
|
Держатель инструмента для сверления отверстий |
|
|
|
Держатель катетера для поворота поверхности |
|
|
|
Набор ульев моржа |
|
|
|
Инструменты и сумка для инструментов |
|
|
|
Книги по эксплуатации и техническому обслуживанию |
|
|
|
Блоки и винты для установки весов |
|
|
|
Механическая гарантия 1 год |
|
|
|
2-летняя гарантия на блок управления |
|
|
|
Модель |
Стоимость |
|
MT-412 / MT-412 MC |
По запросу |
