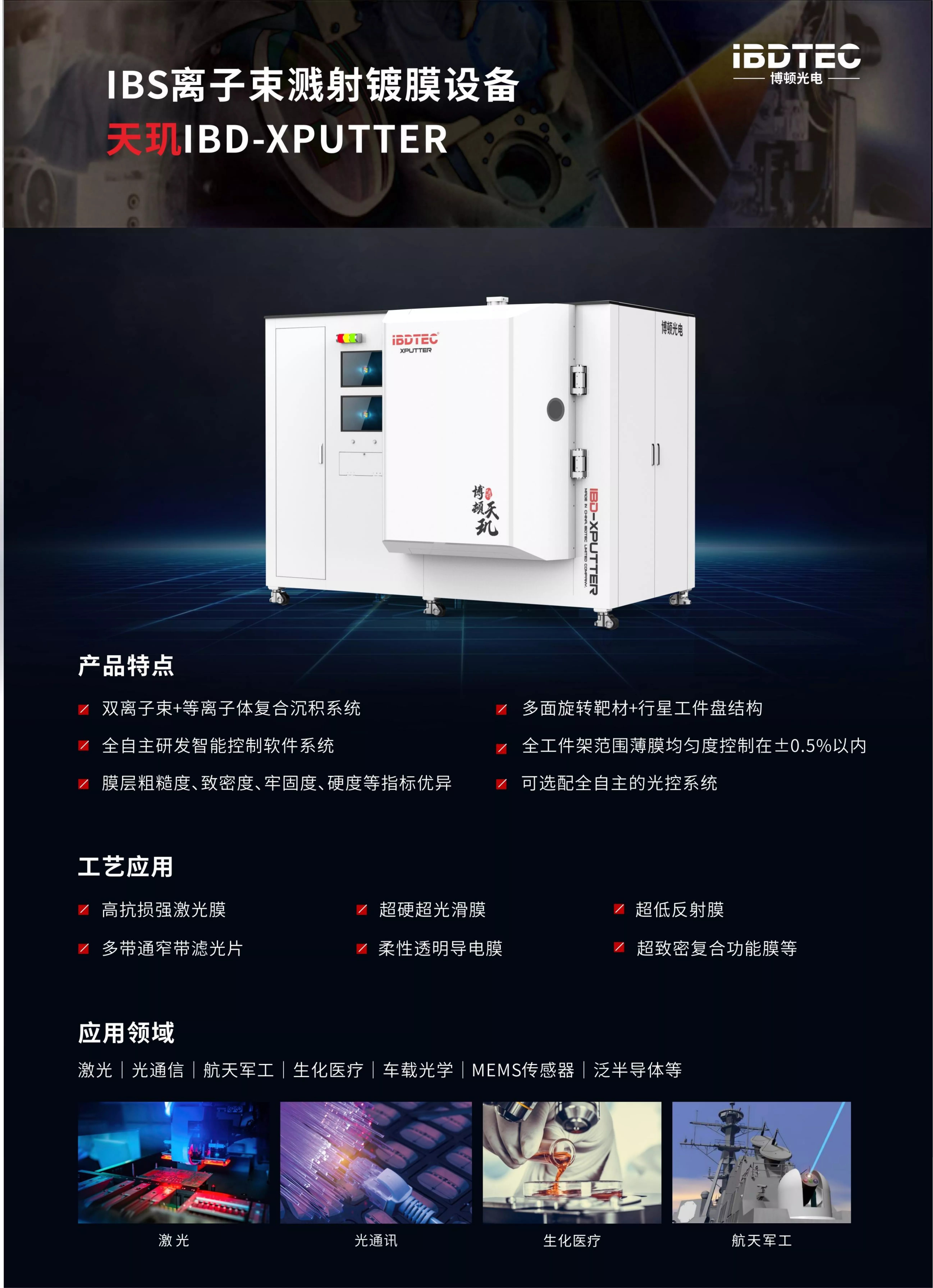

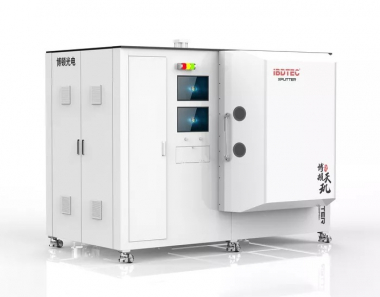

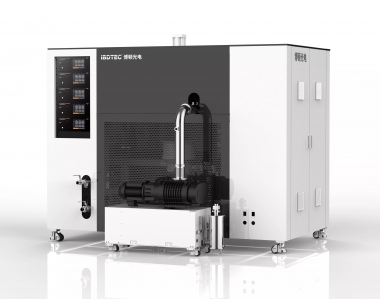

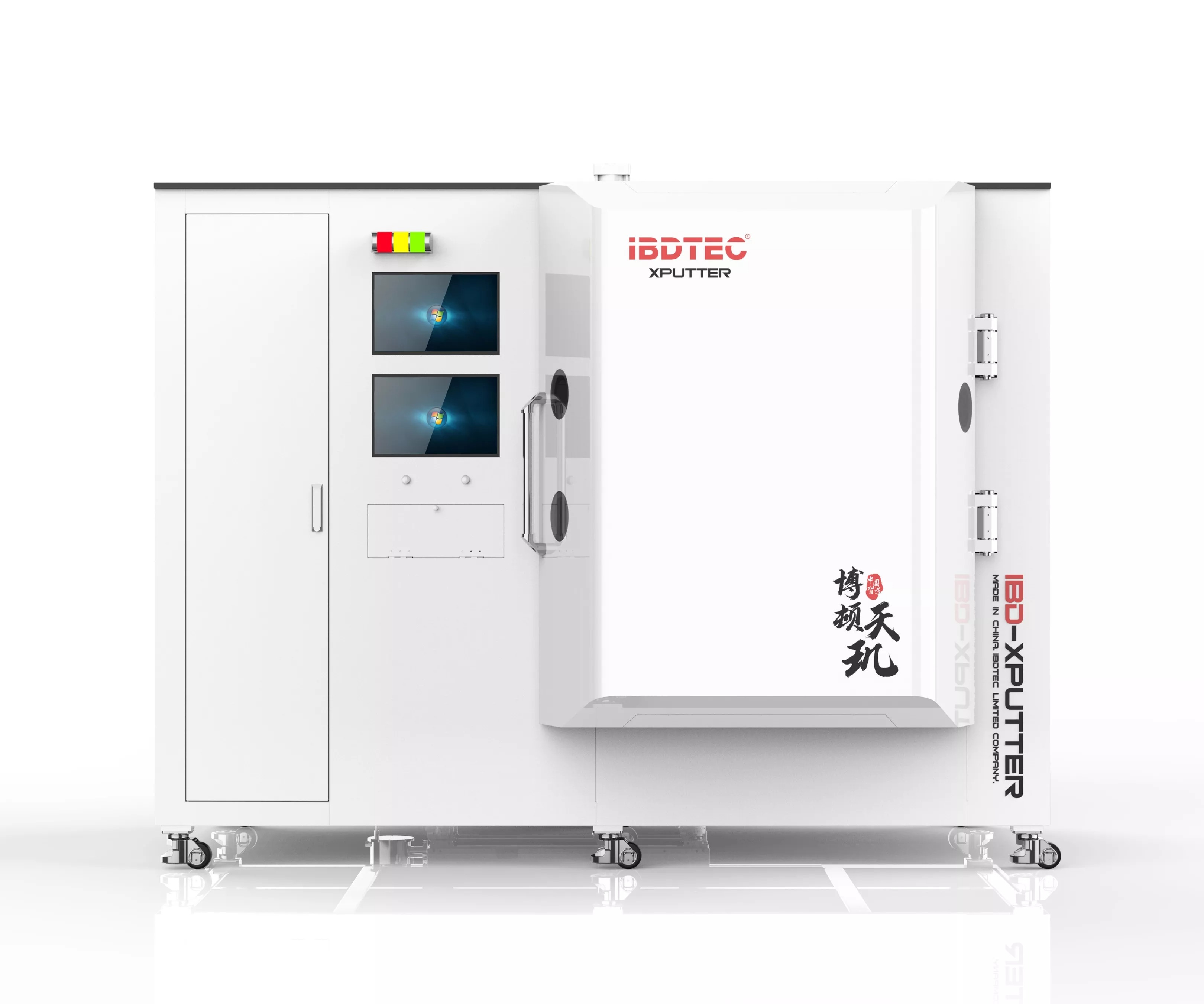

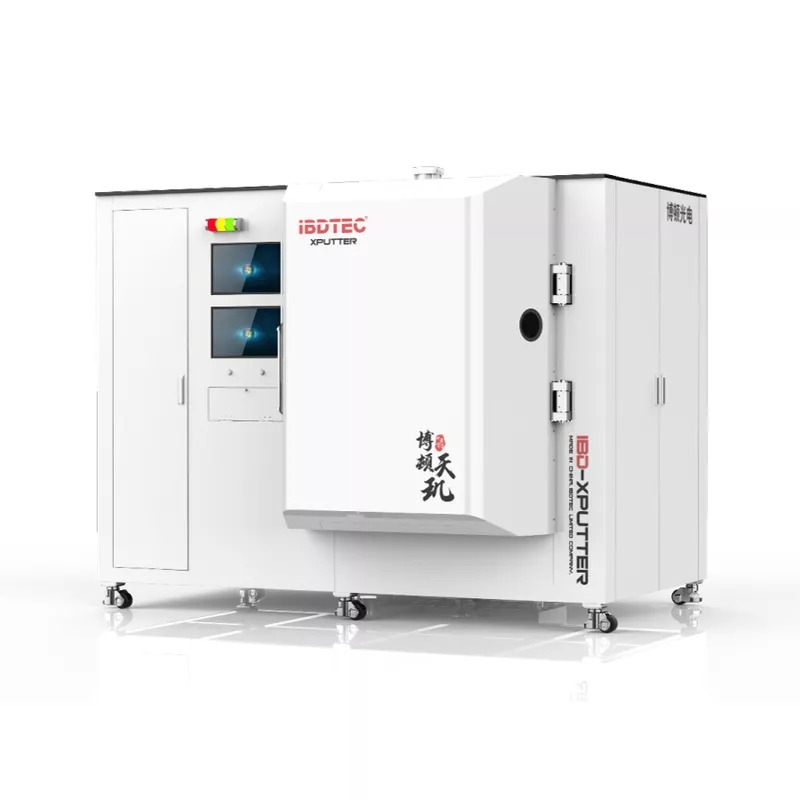

Оборудование для нанесения покрытий ионно-лучевым напылением IBDTEC серии Dimensity IBD-XPUTTER

Двойной ионный пучок + система плазменного композитного осаждения

Технические характеристики

Оборудование для нанесения покрытий ионным лучом IBD-XPUTTER серии Dimensity, которое независимо разработано компанией Bolton Optoelectronics, представляет собой высокотехнологичное оборудование для подготовки сверхвысокоточных оптоэлектронных устройств. Сосредоточьтесь на высококачественных оптических покрытиях с чрезвычайно низкими значениями рассеяния и плотностью дефектов. Он подходит для высокоточного производства покрытий для сложных применений, таких как лазеры, оптическая связь, аэрокосмическая и военная промышленность, биохимическая и медицинская, автомобильная оптика, МЭМС-датчики и полупроводники. Оснащен интеллектуальной системой управления вакуумным покрытием собственной разработки Boton, системой двойного ионно-лучевого + плазменного композитного осаждения, дополнительной полностью независимой системой управления светом, контролем однородности пленки в пределах ±0,5%, отличной шероховатостью пленки, плотностью, твердостью, твердостью и другими показателями, может производить оптическую пленку самого высокого качества, значительно улучшать выход продукта.

Уникальные преимущества покрытий для ионно-лучевого напыления

Перед осаждением пленки вспомогательный источник ионов может не только достичь чистоты на атомарном уровне, но и эффективно улучшить поверхностную активность, способствовать связыванию целевых атомов и подложки, а также улучшить адгезию пленки. Температура подложки ниже в процессе ионно-лучевого распыления IBS, подложка может быть выбрана из более широкого диапазона, а поверхность низкотемпературной подложки легко образует небольшую и непрерывную пленочную структуру, которая может эффективно улучшить плотность пленки и в то же время уменьшить влияние разницы теплового расширения между подложкой и материалом пленки и улучшить адгезию пленки. Ионно-лучевое распыление IBS может покрывать практически любой материал, даже с высокой температурой плавления. При технологии IBS энергия частицы-мишени выше (распыление ионным пучком: 10 эВ, магнетронное распыление: 4 ~ 6 эВ, тепловое испарение: 0,1 эВ), с достаточной миграцией кинетической энергии по поверхности подложки, а подготовленный пленочный слой имеет меньше дефектов, плотнее и имеет более высокую адгезию к подложке. Микроскопический процесс формирования нанопленок можно регулировать, точно контролируя энергию, плотность и угол падения ионного пучка. По сравнению с магнетронным распылением, рабочие параметры плазмы и технологические параметры распыляемых целевых частиц можно контролировать независимо друг от друга, и могут быть достигнуты наилучшие условия для получения пленок наилучшего качества. Эксплуатация оборудования проста, а внедрение процесса легче автоматизировать. В то же время повреждения, вызванные ионным столкновением в плазменной области пленки процесса магнетронного распыления, полностью преодолеваются, и она имеет более высокий предел текучести и прочность.

Boton Optoelectronics Dimensity Series - IBD-XPUTTER IBS Оборудование для нанесения покрытий ионно-лучевым распылением, размер, энергопотребление и конструкционные аксессуары превосходят другие аналогичные продукты и поддерживают различные технологические приложения, такие как лазерная пленка с высокой устойчивостью к повреждениям, сверхтвердая и сверхгладкая пленка и т. Д., Которые более требовательны, чем обычный процесс производства пленки, с отличной производительностью, которая может удовлетворить потребности применения в различных отраслях промышленности.

Тип пленки, для которой подходит ионно-лучевое распыление--

1. Пленка со сверхнизкими потерями: менее 10 частей на миллион;
2. Низконапряженная глубокая ультрафиолетовая оптическая пленка;
3. Высокопроизводительные тонкопленочные датчики (в том числе изоляционная пленка, избыточная пленка, чувствительная пленка, свинцовая пленка и т. Д.);
4. Многофункциональная прочная лазерная пленка (лазерное зеркало с отражательной способностью более 99,99% и высоким порогом повреждения лазера, лазерное окно с лазерной линзой с низкими потерями, лазерный фильтр, который может выдерживать высокую лазерную энергию и обладает острой преобразовательной способностью);
5. Ультраузкополосный фильтр с зеленой полосой 60 пм (Зеленый лазер с длиной волны 532 нм обладает сильной проникающей способностью в атмосфере, что может быть использовано для оптической связи в свободном пространстве и лазерного трехмерного картирования, для подавления интерференции фонового света требуется спектральный фильтр с полосой пропускания половинной мощности менее 100 пм.) ）；
6. Новая полосовая фильтрующая пленка (оптическая связь).

Bolton Optoelectronics использует полностью независимый технический маршрут исследований и разработок, основной источник распыления, вспомогательный источник, источник плазмы, мишень и планетарный диск заготовки, система управления, система управления светом и другие основные компоненты и ключевые подсистемы являются независимыми исследованиями и разработками, проектированием и производством, благодаря интеграции программного обеспечения, оборудования и процессов, а также интеллектуальной конфигурации, для достижения отличной производительности и комплексной функции оборудования для обработки ионными лучами микро-нано. Предоставлять конкурентоспособные продукты и решения для рынка, а также активно продвигать процесс локализации ионно-лучевой технологии.

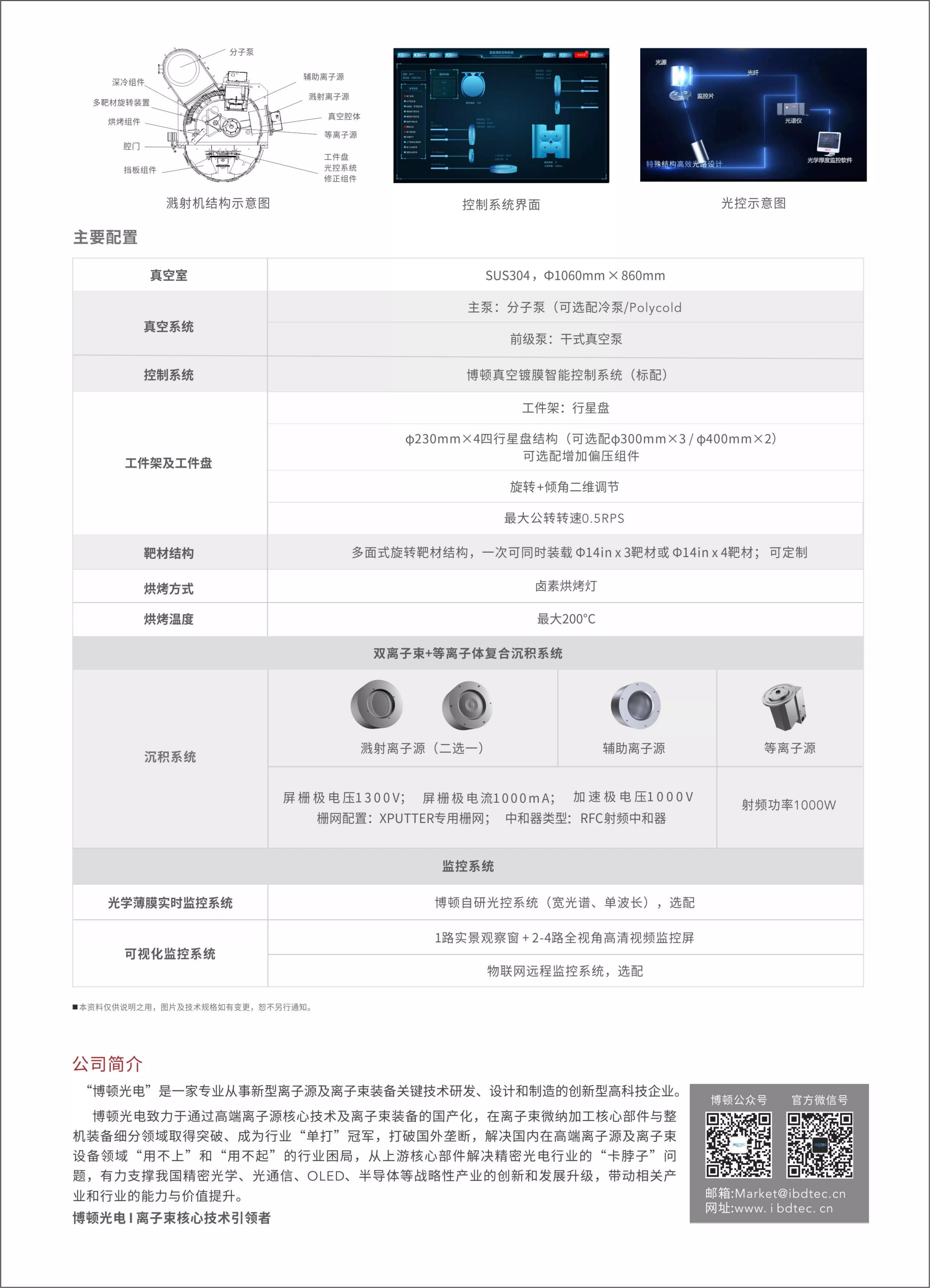

Технические параметры
