Технические характеристики

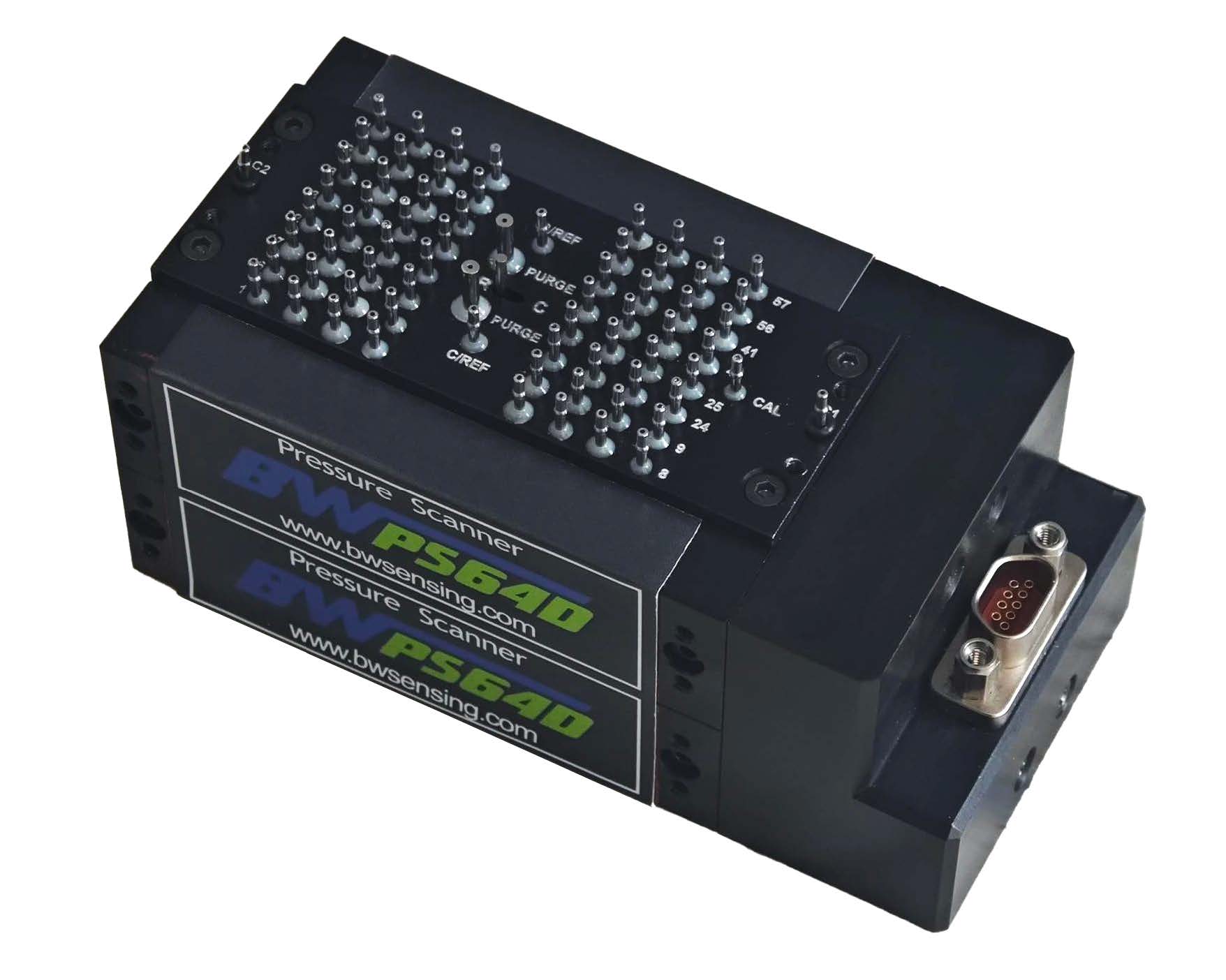

Клапан сканирования давления BW-PS64D представляет собой 64-канальное сканирующее устройство с диапазоном измерения дифференциального давления до 40 кПа. Он может измерять давление в нескольких точках на дронах и в аэродинамической трубе. Устройство оснащено 8 комплектами испытательных воздушных сопел, которые сканируют и циклически измеряют давление с максимальной частотой 200 Гц. Устройство может напрямую выводить значение давления воздуха в цифровом виде, что исключает необходимость использования преобразователей, необходимых для традиционных аналоговых устройств, а его точность стабильно достигает 0,02% от общего диапазона.
Технические параметры
|
Параметры давления |
Диапазон |
Перепад давления 120 кПа |
|
|
Абсолютная точность |
0,05 % полной шкалы |
||
|
Отклонение нулевой точки |
＜ 0,05% полной шкалы |
||
|
Линейность |
0,02 % полной шкалы |
||
|
Характеристики перенапряжения |
2МПа |
||
|
Физические свойства |
Размер |
Д84,9*Ш42*В41,6 (мм) |
|
|
Вес нетто |
≤250 г |
||
|
Характеристики интерфейса |
Выходная частота |
5~ 200 Гц (регулируемая) |
|
|
Скорость передачи данных последовательной связи |
2000000 |
||
|
Формат цифрового вывода |
ASCII и HEX |
||
|
Параметры чипа давления |
Статические характеристики давления |
≤ 0,03 ± %ВПИ/10 МПа |
|
|
Долгосрочная стабильность (1000 ч, 135℃) |
±5 мкВ/В |
||
|
Нелинейность |
≤ 0,3±% от полной шкалы |
||
|
Гистерезис нулевой температуры (42 ч) |
0,02 мкВ/В |
||
|
Среднее время наработки на отказ |
≥3000 часов/время |
||
|
Рабочая температура |
-20 ℃～+70 ℃
|
||
Свойства продукта:
|
Ключевые особенности |
|
- Высокая точность может быть достигнута в условиях высокого давления - Динамическое измерение давления воздуха - Механико-пневматическая система коррекции - Широкий диапазон рабочих температур: -10℃~+60℃ - Отличные характеристики избыточного давления - Высокая долгосрочная стабильность |
|
Модель |
Стоимость, доллары США |
|
BW-PS64D |
По запросу |
