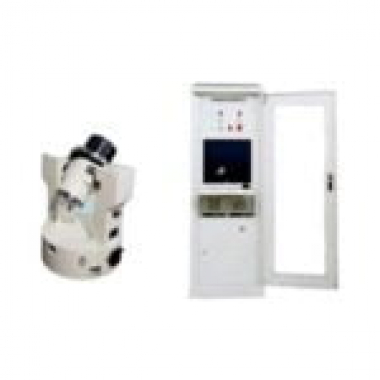

Двухкоординатный поворотный стол с функцией позиционирования и измерения скорости включает в себя двухкоординатный электрический стандартный тип и встроенный двухкоординатный калибровочный стол. Электрические и ручные стандартные модели являются стандартизированными и модульными продуктами компании Ericco. Имеют конструкцию в виде стола UT или рамы OO, что позволяет обеспечить более высокую точность позиционирования тестируемых изделий.
Технические характеристики
- Обеспечивают более высокую точность определения местоположения;
- Могут быть разработаны в соответствии с требованиями пользователя;
- Имеют конструкцию в виде таблицы UT или рамы OO.
Технические параметры
|
Технический индекс |
Двухосный электрический стол стандартный тип |
Двухосный калибровочный стол встроенный тип OO |
|
|
Пропускная способность |
5–40 кг, можно настроить под себя |
||
|
Диаметр поверхности стола |
Стандартный размер стола: 320 мм, 450 мм, возможно изготовление по индивидуальному заказу |
||
|
Токопроводящее скользящее кольцо |
Стандартная конфигурация состоит из 60 колец, но её можно изменить по запросу |
||
|
Диапазон углов |
Непрерывная бесконечность |
Непрерывная бесконечность |
|
|
Максимальный вес груза |
40 кг |
40 кг |
|
|
Схема движения |
Положение, скорость, размах |
Положение, скорость, размах |
|
|
Точность позиционирования |
|||
|
Точность позиционирования |
3 |
2 |
|
|
Контрольное разрешение |
0.0001° |
0.0001° |
|
|
Повторяемость |
1 |
1 |
|
|
Точность оценки |
|||
|
Диапазон скоростей |
0,001~400° /с |
0,001~400° /с |
|
|
Диапазон скоростей |
0–1°/с |
2x10-3 в среднем 1° |
2x10-3 в среднем 1° |
|
1–10°/с |
2x10-4 в среднем 10° |
2x10-4 в среднем 10° |
|
|
10–360°/с |
2x10-5 в среднем за 360° |
2x10-5 в среднем за 360° |
|
|
Разрешение скорости |
0,001°/с |
0,001°/с |
|
|
Динамические характеристики |
|||
|
Угловое ускорение |
400°/с2 |
400°/с2 |
|
|
Механическая точность |
|||
|
Точность вращения |
1.5 |
1.5 |
|
|
Перпендикулярность оси |
2 |
2 |
|
|
Биение таблицы |
0,02 мм |
0,02 мм |
|
|
Электрический интерфейс |
|||
|
Внешний электрический интерфейс |
RS232/RS422 |
||
|
Интерфейс пользовательского канала |
Навигационный слот Y2-37ZJ/TK, Y2-37ZK/TJ
|
Навигационный слот J24H-38ZJH, J24H-26ZJH |
|
|
Другие показатели |
|||
|
Окончательный диаметр поверхности стола |
450 мм |
Размер установочного места: 350*300*350 мм |
|
|
Вес стола |
Около 700 кг |
Около 550 кг |
|
|
Размеры кузова платформы |
850x800x1050 мм |
1250x650x1300 мм |
|
|
Структурная форма |
UT |
ОО |
|
|
Другие варианты |
|||
|
Стол или инструмент для установки изделия могут быть изготовлены по индивидуальному заказу |
|||
|
Конструктивная форма также может быть выполнена в виде UO |
|||
|
Повышение точности позиционирования, скорости и ускорения для увеличения стоимости. Снижение точности позиционирования, скорости и ускорения для снижения стоимости |
|||
|
Токопроводящее контактное кольцо можно изготовить на заказ |
|||
|
Модель |
Стоимость, доллары США |
|
ER-PRT-02 |
По запросу |
