Технические параметры
|
Модель |

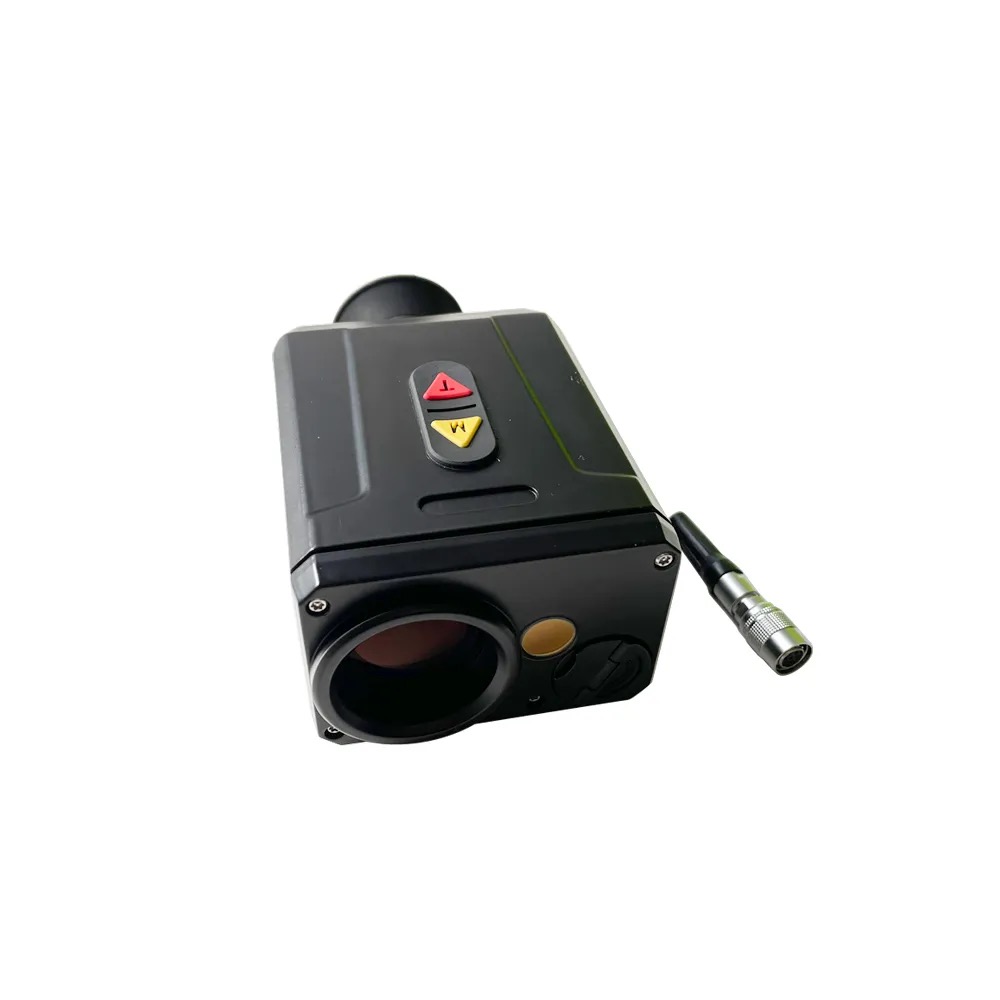

CQ-LRF006 |
|
Длина волны лазера |
1535 нм |
|
Диапазон измерения расстояния |
Для естественных целей: 30–6000 м Для транспортного средства 2,3 м × 2,3 м: 30–3000 м Для человека 1,8 м × 0,5 м: 30–1500 м |
|
Точность измерения расстояния |
±1 м (на всём диапазоне) |
|
Доля точных измерений |
Не менее 98% |
|
Частота измерений |
1 Гц |
|
Дисплей |
Внутренний LED-дисплей |
|
Диапазон измерения углов |
По направлению: 0–359°; по тангажу и крену: ±90° |
|
Точность измерения угла |
1° |
|
Диаметр объектива |
32 мм |
|
Увеличение |
7-кратное увеличение |
|
Поле зрения |
6° |
|
Диапазон диоптрийной настройки |
±5D |
|
Выходной диаметр |
4.8 |
|
Напряжение питания |
5В постоянного тока |
|
Потребляемая мощность |
5 Вт |
|
Интерфейс передачи данных |
Uart(TTL_3.3V) |
|
Масса |
Менее 200 г |
|
Рабочая температура |
От −40 °C до +55 °C |
|
Температура хранения |
От −50 °C до +60 °C |
|
Основные функции |
Одноточечное измерение расстояния; Двухточечное измерение расстояния; Измерение угла. |
Руководство по эксплуатации
Предупреждения:
- Не направляйте лазерный луч в глаза человека.
- Не производите измерения целей, находящихся на расстоянии менее 30 м.
- Не измеряйте расстояния через стекло или полупрозрачные материалы.
А. Подготовка к измерению расстояния
1.1. Установка батареи
Для питания дальномера используются 2 батареи типа CR123A либо источник питания постоянного тока 5–12 В.
1.2. Установка на штатив
Закрепите дальномер на штативе через монтажные отверстия.
1.3. Измерение расстояния
Нажмите кнопку M, чтобы выбрать режим измерения.
Нажмите кнопку T, чтобы измерить расстояние.
Б. Переключение режимов измерения
- Одноточечное измерение — определение прямолинейного расстояния между наблюдателем и целью.
- Двухточечное измерение — определение прямолинейного расстояния между двумя целями.
- Измерение угла — определение угла наклона/азимута линии между целью и наблюдателем относительно горизонтальной плоскости/направления на истинный север.
- Измерение высоты — определение высоты цели относительно горизонтальной плоскости наблюдателя.
- Установка значения «Gate» — задание диапазона измерений.
|
Модель |
Стоимость, доллары США |
|
CQ-LRF006 |
По запросу |
