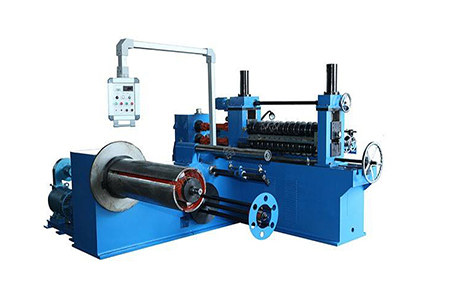

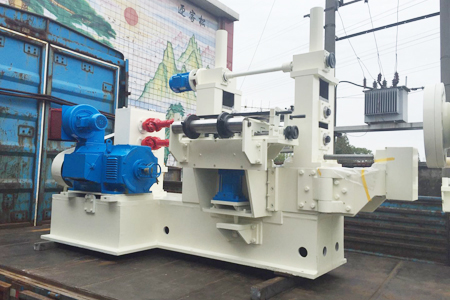

Точная продольно-резочная машина

Технические характеристики

Точная продольно-резочная машина применяется для обработки алюминиевых, медных, нержавеющих стальных листов, оцинкованной стали, холоднокатаной стали, окрашенных листов и других материалов.

Это оборудование предназначено для продольной резки, правки и нарезки тонких стальных рулонов, а также нанесения защитной пленки на поверхность листа. Оно способно обрабатывать материалы толщиной от 0,2 до 2 мм.

Модельный ряд продольно-резочных машин разнообразен и подбирается индивидуально под нужды пользователя.

Десять ключевых эксплуатационных особенностей:

• Гидроцилиндры разжима/сжатия разматывающего и намоточного барабанов выполнены по монолитной технологии, что снижает частоту отказов;
• Подающий механизм с активной подачей материала и автоматической синхронизацией с производственной линией;
• Основной блок резки имеет цельнолитую станину и раздельный привод, что повышает жесткость конструкции, снижает вибрацию ножей и улучшает качество продукции;
• Точность биения рабочих валов не превышает 0,006 мм, что продлевает срок службы инструмента и обеспечивает высокую точность резки;
• Автоматическая регулировка натяжения при намотке готовой продукции повышает плотность рулона;
• Серия WDZJ-B высокоскоростных машин с программируемой логикой автоматически адаптирует режимы обработки под свойства материала, увеличивая производительность и сокращая частоту обслуживания;
• Дисковые тормозные системы с пневматическим управлением на разматывателе, резочной машине и намоточном устройстве. Обеспечивают мгновенное торможение при аномалиях для предотвращения размотки рулона;
• Гидравлически регулируемый прижим с автоматическим подъемом по мере увеличения диаметра рулона для стабильного давления;
• Демпфирующая система прямого нажатия с войлочным покрытием (высокий коэффициент трения) для плавности хода. Дополнительно оснащена балансировочным устройством равномерного распределения давления.

Принцип конструкции и устройство точной продольно-резочной машины

1. Дисковая ножевая часть прецизионной продольно-резочной линии имеет уникальную конструкцию, где верхний и нижний ножевые валы допускают быстрый монтаж и демонтаж, при этом обеспечивая соблюдение жестких допусков.
2. Верхний ножевой вал оснащен механизмом поперечного перемещения, что гарантирует точное совпадение зазоров между ножами при продольной резке.
3. Прижимное устройство машины использует специальную передачу с нулевым зазором, обеспечивающую стабильность величины перекрытия ножей в процессе резки.
4. Современные модели прецизионных продольно-резочных машин обеспечивают:

• Торцевое и радиальное биение валов менее 0,002 мм;
• Пространственное перекрещивание осей валов менее 0,025 мм;
• Точность, соответствующую оборудованию японского и немецкого производства.

Описание качества намотки точной продольно-резочной машины.

Точная продольно-резочная машина оснащена высокоточным разжимным барабаном из качественной легированной конструкционной стали и уникальной системой натяжения. Оборудование обеспечивает намотку материала толщиной от 0,15 мм при ширине полосы 9 мм, с одновременной намоткой до 20 полос. Максимальный диаметр готового рулона достигает 1200 мм.

Ключевые особенности:

• Прецизионная система натяжения;
• Возможность обработки сверхтонких материалов;
• Одновременная намотка multiple полос;
• Большой диаметр готовых рулонов.

Прецизионная продольно-резательная машина обладает такими характеристиками, как удобство эксплуатации, высокое качество резки, эффективное использование материала и возможность плавного бесступенчатого регулирования скорости резания.

Оборудование отличается простотой управления, обеспечивает чистый и точный рез с минимальными потерями материала, а также позволяет плавно изменять скорость обработки в зависимости от типа и толщины разрезаемого металла.

Основные технические параметры

1. Толщина разрезаемого материала: 0,06–0,5 мм;
2. Максимальная ширина резки: 150 мм;
3. Максимальный внешний диаметр исходного рулона: Ø500 мм;
4. Внутренний диаметр исходного рулона: Ø200 мм;
5. Максимальный вес исходного рулона: 300 кг;
6. Минимальная ширина резки: 2 мм;
7. Размеры режущего инструмента: Ø40×Ø105×B мм;
8. Скорость резки: 20 м/мин;
9. Количество одновременно разрезаемых полос: 12 (для углеродистой стали);
10. Точность резки: ±0,03 мм по ширине;
11. Внутренний диаметр намотки: Ø120 мм;
12. Внешний диаметр намотки: Ø440 мм;
13. Электродвигатель: BXLD2.2-3-1//17.
