Может обрабатывать плоскости, цилиндры, конусы, сферы, асферические поверхности, дифрагирующие поверхности, поверхности Френеля и произвольной формы.
Технические характеристики
- Независимая запатентованная технология сверхвысокоточного воздушно-гидростатического шпинделя;
- Сверхточная направляющая с жидкостной гидростатикой;
- Независимая запатентованная технология сверхточной системы управления;
- Решетчатая линейка со сверхвысоким разрешением 31,25 пм;
- Полностью закрытая конструкция защиты;
- Самобалансирующаяся регулируемая система виброизоляции.
Технические параметры
|
Базовая конфигурация |
Сверхточный газогидростатический шпиндель, сверхточная жидкостная гидростатическая направляющая |
|
Система управления |
Программируемый контроллер FMAC |
|
Разрешение программирования |
Линейное перемещение 0,1 нм, вращательное движение 0,0000001° |
|
Ось Х |
|
|
Максимальный ход |
350 мм |
|
Привод |
Линейный двигатель |
|
Прямолинейность |
0,1 мкм/100 мм |
|
Максимальная скорость подачи |
2,5 м/мин |
|
Ось вращения |
Шпиндель |
|
Точность вращения |
30 мм |
|
Ось Z |
|
|
Максимальный ход |
350 мм |
|
Привод |
Линейный двигатель |
|
Прямолинейность |
0,1 мкм/100 мм |
|
Максимальная скорость подачи |
2,5 м/мин |
|
Точность вращения |
Точность позиционирования по углу 5 дюймов Точность повторного позиционирования 2 дюйма |
|
Температура и влажность |
Температура – 22 °С Влажность – 50% |
|
Давление сжатого воздуха |
0,6 МПа |
|
Расход подаваемого воздуха |
0,3 м2/мин |
|
Точность фильтрации воздуха |
0,5 мкм |
|
Источник питания |
380 В, трехфазная пятипроводная система, 50 Гц, номинальная мощность 10 кВт |
|
Размер и вес оборудования |
Размер - 3000 * 2500 * 1800 мм Вес – 5 т |
|

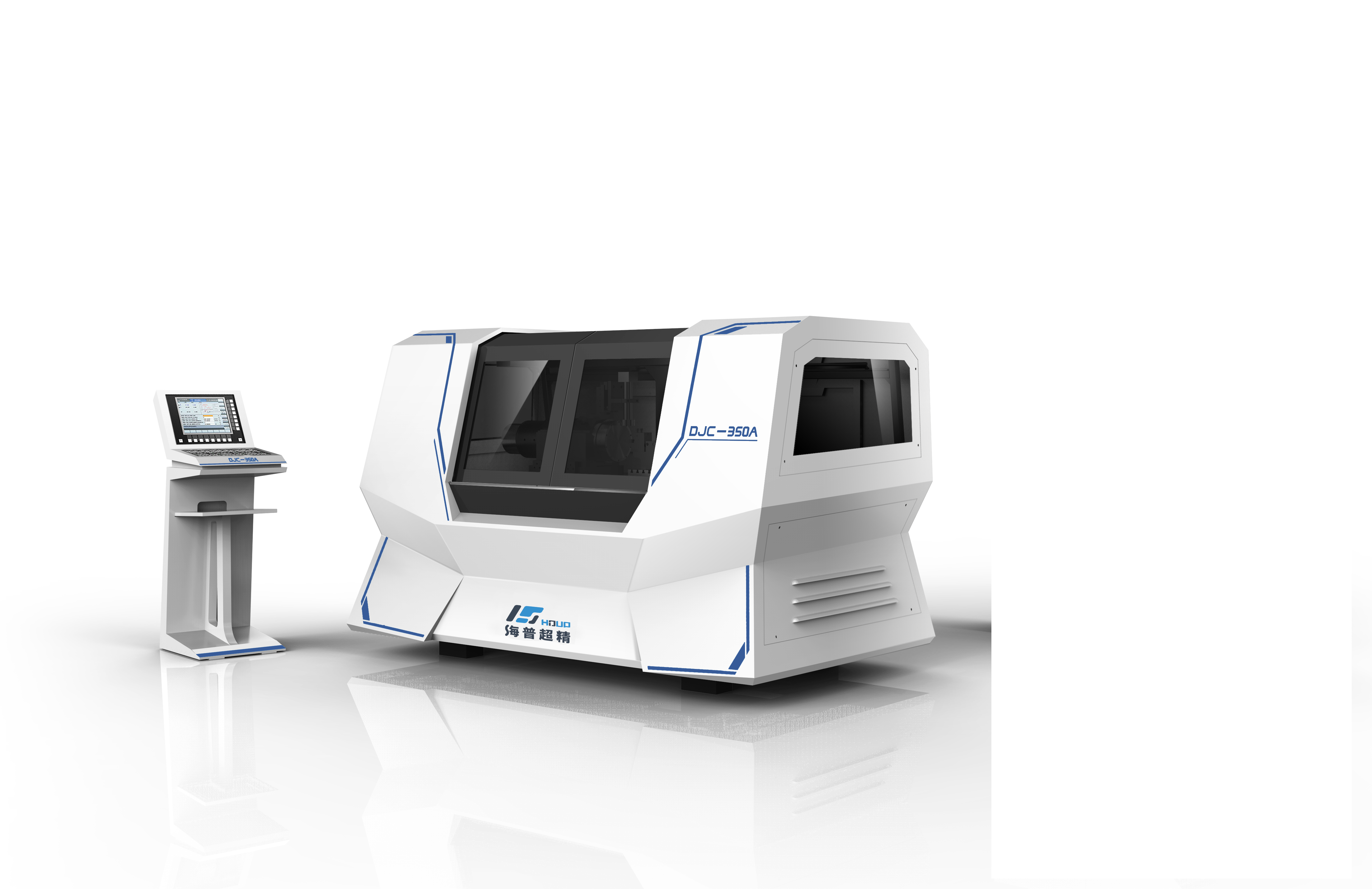

Модель |
Стоимость, доллары США |
|
DJC-350A |
По запросу |
