Технические характеристики
■ Дальность стрельбы: Φ4 ~ Φ20 мм / Φ4 ~ Φ30 мм / Φ6 ~ Φ40 мм
■ Максимальная глубина торцевого бурения: 500/1000/1500/2000/2500 мм
■ Соотношение максимальной длины и диаметра отверстия: 100:1
■ Диапазон наружного диаметра: Φ15 ~ Φ100 мм
■ Метод ружейного сверления: двойной шпиндель, подходит для работы с валом или круглым стержнем. Передняя бабка: вращающаяся работа, стабильная скорость 117 об/мин

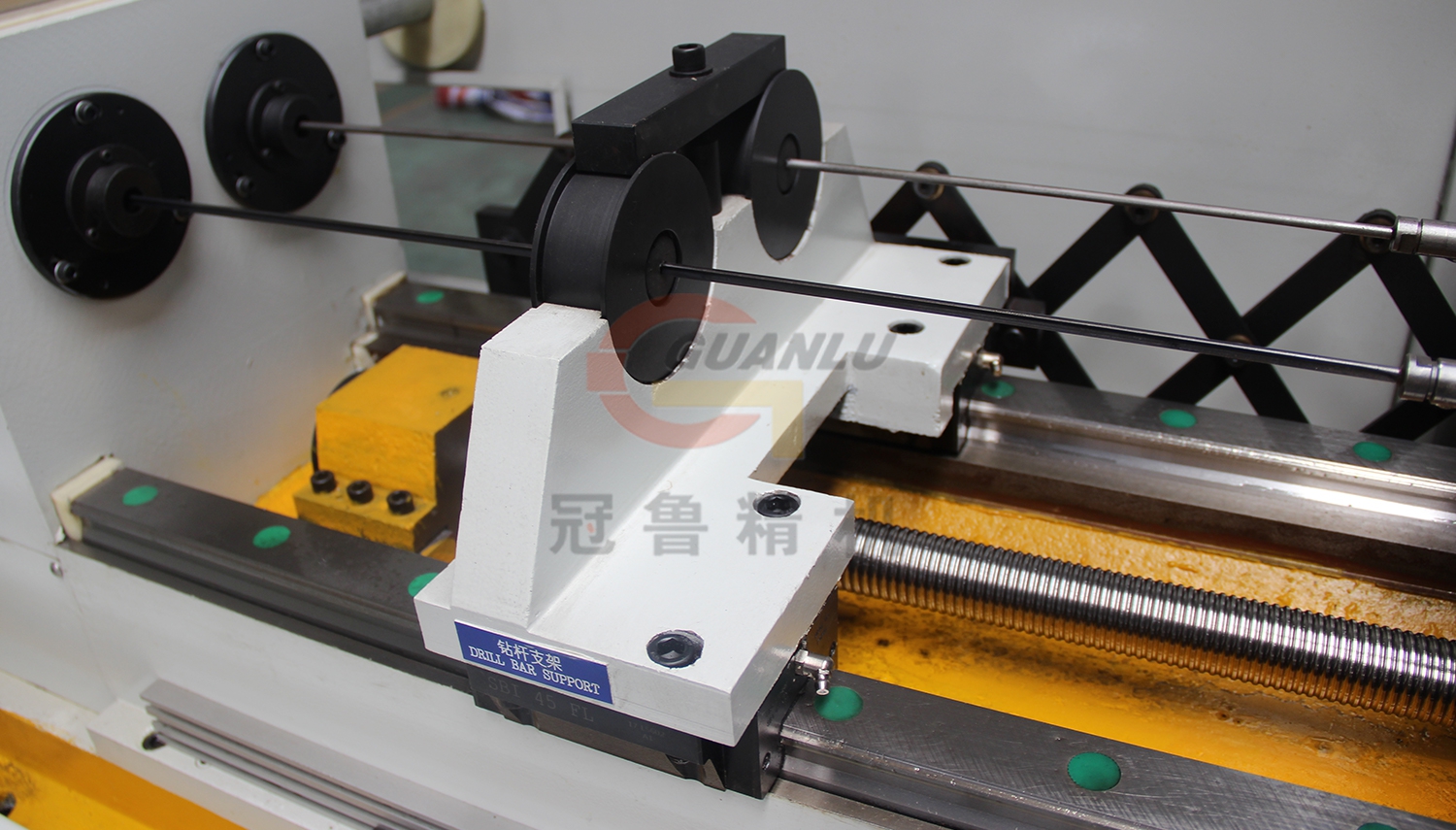

■ Направляющая шина использует линейную направляющую
■ Система контроллеров ЧПУ: SIEMENS/FANUC/GSK
Технические параметры
|
Модель |
ZKS2102 серия |
Серия ZSk2103 |
Серия ZSK2104 |
|
||||
|
Двойной шпиндель |
Двойной шпиндель |
Двойной шпиндель |
|
|||||
|
В основном параметры |
Диапазон диаметров сверления отверстий |
4-20 мм |
4-30 мм |
6-40 мм |
|
|||
|
Максимальная длина сверления пистолета |
500/1000/1500/2000/2500 мм |
|
||||||
|
Количество главного шпинделя |
2 |
|
||||||
|
Пространство для главного шпинделя |
140 мм |
|
||||||
|
Сверлильный короб |
Мощность главного двигателя |
7,5 кВт |
11 кВт |
15 кВт |
|
|||
|
Максимальная скорость вращения |
5000об/мин |
3500об/мин |
|
|||||
|
Навеска грифа |
сила |
1,5 Вт |
|
|||||
|
Скорость вращения |
120об/мин |
|
||||||
|
Подача инструмента |
Диапазон скоростей подачи |
5-500 мм/мин |
|
|||||
|
Высокая скорость |
4 м/мин |
|
||||||
|
Крутящий момент подающего двигателя |
7,5 Нм |
10 Нм |
|
|||||
|
Система подачи СОЖ |
Максимальный поток |
100 л/мин |
150 л/мин |
200 л/мин |
|
|||
|
Максимальное давление |
10 МПа |
8 МПа |
|
|||||
|
Точность фильтрации |
20 мкм |
|
||||||
|
Точность обработки |
Точность размера отверстий |
ИТ7-ИТ10 |
|
|||||
|
Шероховатость отверстия |
Ra0.8um-Ra3.2um |
|
||||||
|
Отклонение отверстия |
Фиксированная работа: 1 мм / 1000 мм, оценка работы: 0,5 мм / 1000 мм. |
|
||||||
|
Общая мощность |
Общая мощность машины |
25 кВт |
|
|
|
|
||
|
Модель |
Стоимость, доллары США |
|

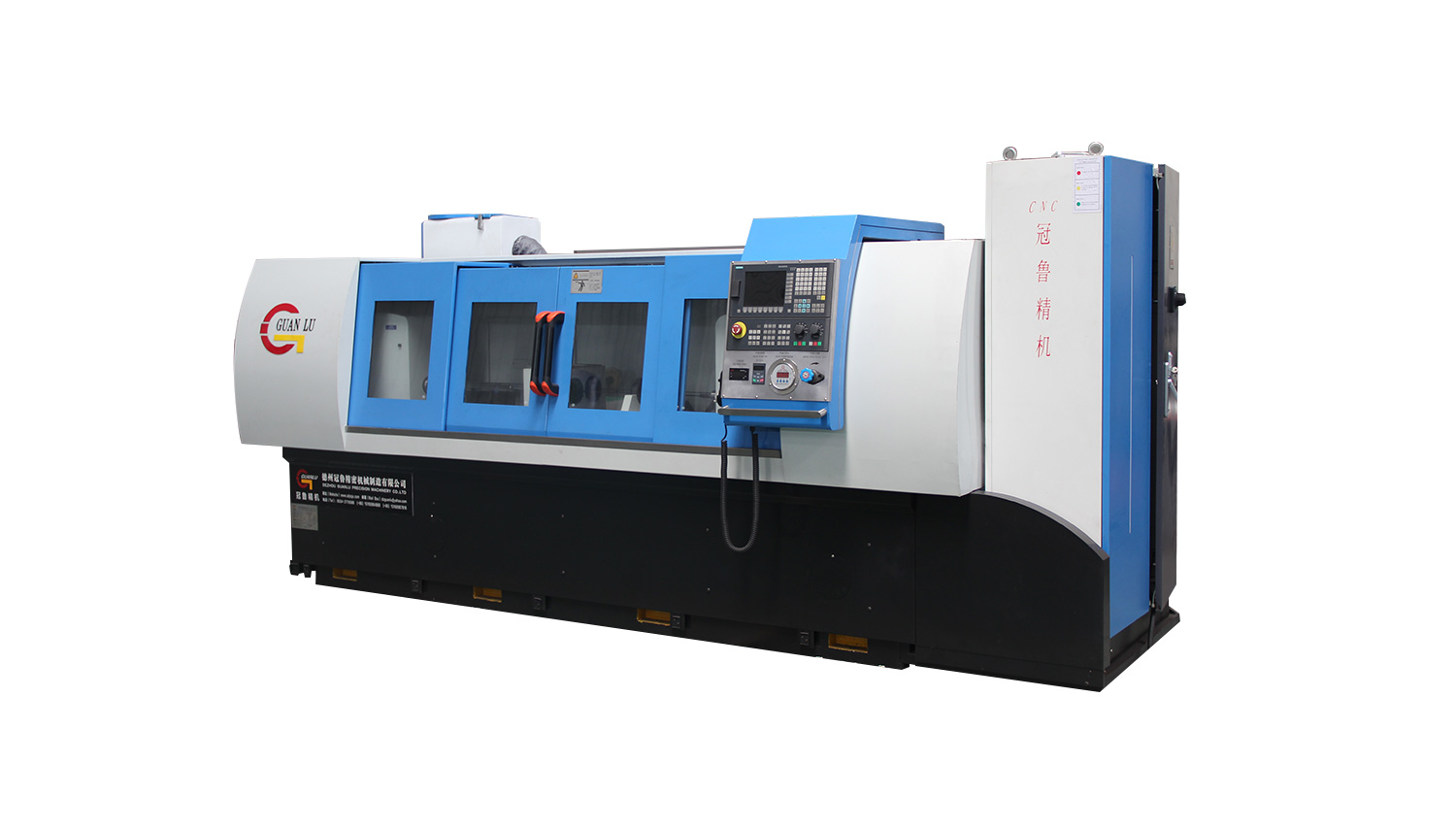

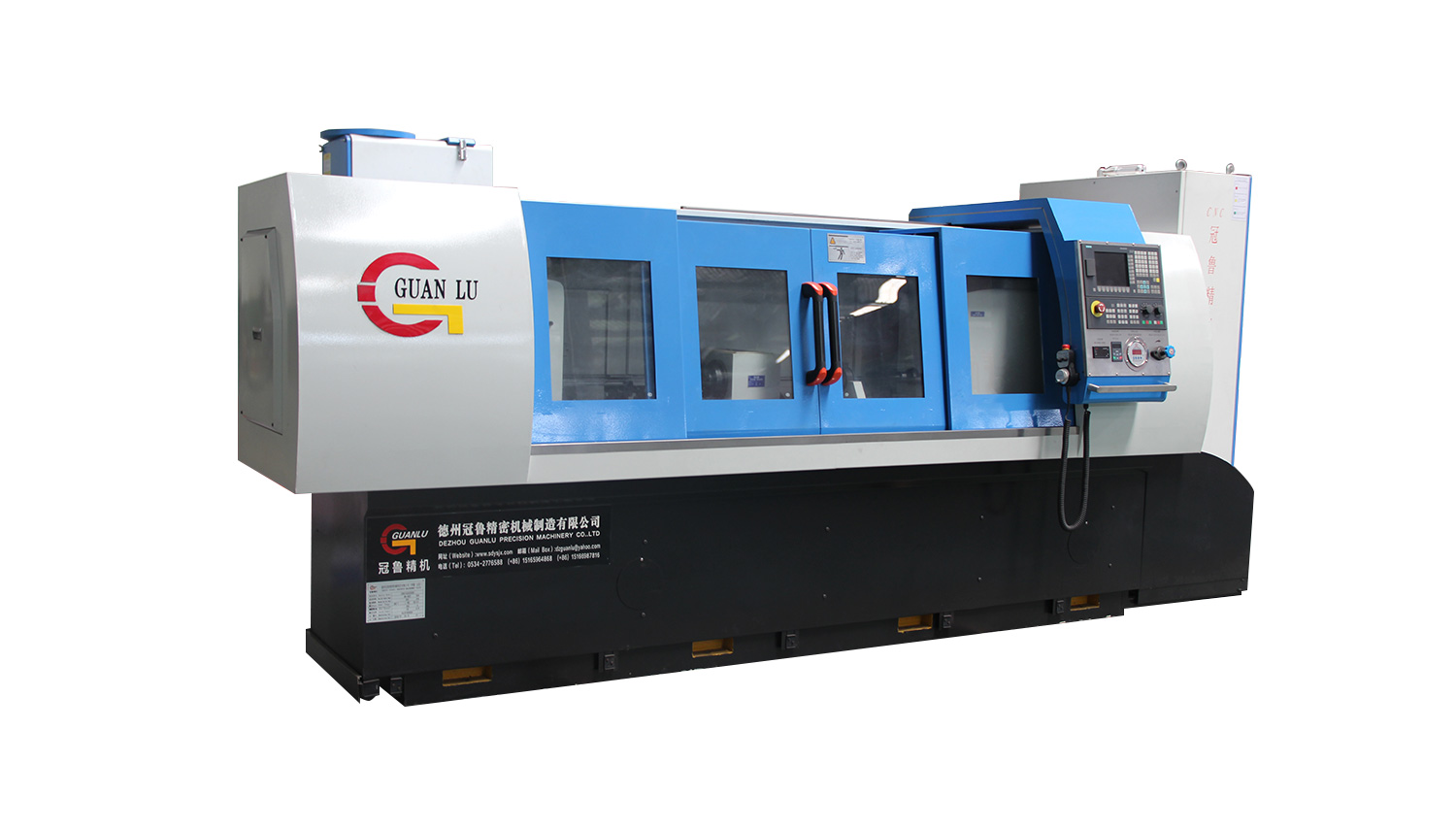

Двухшпиндельный ружесверлильный станок |
По запросу |
