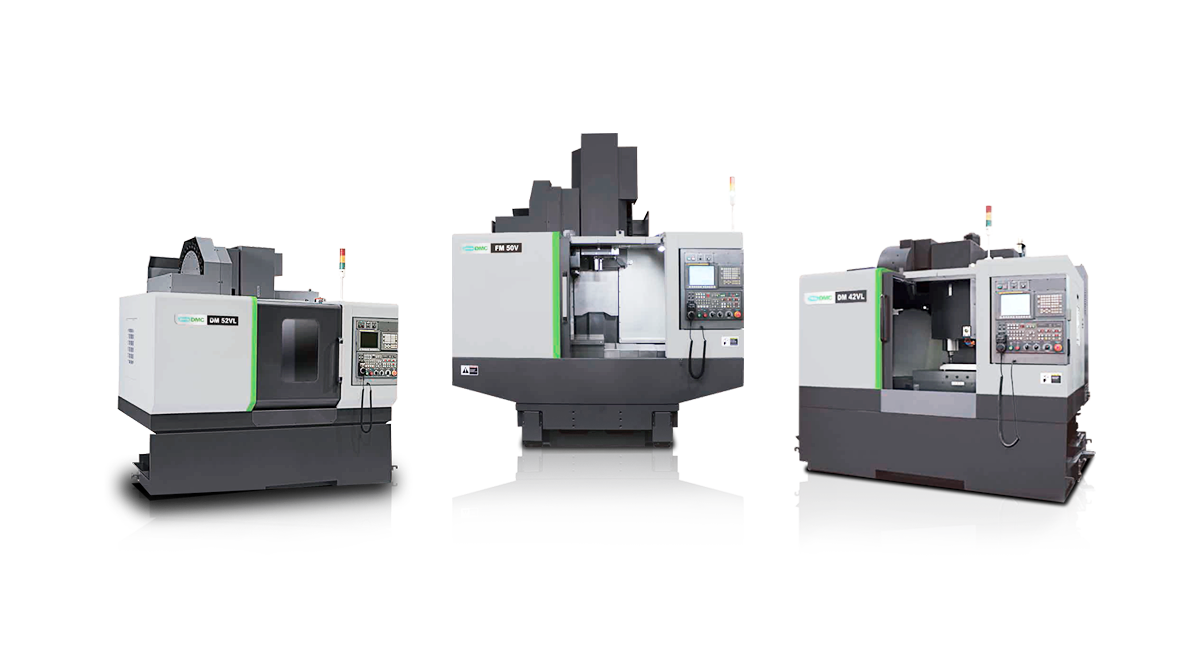

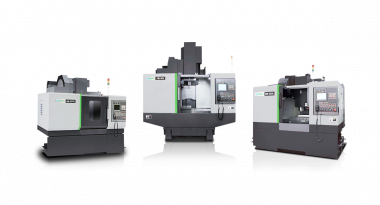

Технические характеристики
Высокоточная обработка. Широкий стол, на котором легко размещается крупногабаритная заготовка, и направляющая LM, обеспечивающая большую скорость и точность, обеспечивают оптимальную производительность.
Технические параметры
|
Спецификации |
Ед. изм. |
DM 42V |
DM 42VL |
DM 52VL |
DM 65V/40 (BBT50) |
FM 50V |
|
Перемещение по осям X/Y/Z |
мм |
600/420 |
765/420 |
1020/520 |
1280/670 |
800/520 |
|
Расстояние от шпинделя до поверхности стола |
мм |
150-660 |
150-660 |
150-660 |
150-790 |
150-660 |
|
Расстояние от центра шпинделя до колонны |
мм |
476 |
525 |
525 |
707 |
560 |
|
Быстрое перемещение осей X/Y/Z |
м/мин |
48/48/36 |
36/36/30 |
36/36/30 |
36/36/30 |
60/60/36 |
|
Тип направляющей |
- |
LM Guide |
LM Guide |
Роликовый |
Роликовый |
Роликовый |
|
Размеры платформы |
мм |
700x400 |
920x440 |
1100x550 |
1400x700 |
950x550 |
|
Максимальная нагрузка |
кгс |
250 |
600 |
700 |
1500 |
700 |
|
Конус шпинделя |
- |
BBT40 |
BBT40 |
BBT40 |
BBT40 (BBT50) |
BBT40 |
|
Скорость шпинделя |
об/мин |
8,000 |
8,000 [12,000] |
8,000 [12,000] |
8,000 [12,000] (6,000) |
15,000 |
|
Выходная мощность шпинделя (Макс./Пост.) |
кВт |
7.5/11 |
11/15 |
11/15 |
11/15 [11/15] |
15/18.5/22 |
|
Привод шпинделя |
- |
Ремень |
Ремень |
Ремень |
Ремень |
Прямой |
|
Время смены инструмента (T.T/C.C) |
сек |
1.8 / 3.9 |
1.8 / 3.9 |
1.8 / 3.9 |
1.8 (2.45) / 3.9 (5.5) |
2.3 / 4.2 |
|
Тип смены инструмента |
- |
Двухры |
Двухры |
Двухрыча |
Двухры |
Двухры |
|
Метод выбора инструмента |
- |
Память случайная |
Память случайная |
Память случайная |
Память случайная |
Память случайная |
|
Вместимость хранения инструмента |
шт. |
24 |
24 [30, 40] |
24 [30, 40] |
30 [40] (24) |
30 |
|
Шпилька |
- |
PS 806 |
PS 806 |
PS 806 |
PS 806 [MAS 403 P50T-1] |
PS 806 |
|
Макс. вес инструмента |
кгс |
7 |
7 |
7 |
7 [15] |
7 |
|
Макс. длина инструмента |
мм |
300 |
300 |
300 |
300 |
300 |
|
Макс. диаметр инструмента (без соседних инструментов) |
мм |
80 [125] |
80 [125] |
80 [125] |
85 [125] [127/200] |
85 [125] |
|
Вес машины |
кгс |
4,000 |
5,200 |
5,700 |
7500 [7700] |
7,500 |
|
Высота |
мм |
2660 |
2700 |
2725 |
2940 |
3175 |
|
Длина |
мм |
2,050 |
2,400 |
2,750 |
3300 |
2600 |
|
Ширина |
мм |
2595 |
2100 |
2189 |
2350 |
2200 |
|
Электропитание |
кВА |
28 |
31 |
31 |
36 [38] |
45 |
|
Контроллер |
- |
F0i-MF |
F0i-MF |
F0i-MF |
F0i-MF |
F0i-MF |
|
Модель |
Стоимость, доллары США |
|
DM 42V |
По запросу |
|
DM 42VL |
По запросу |
|
DM 52VL |
По запросу |
|
DM 65V/40 (BBT50) |
По запросу |
|
FM 50V |
По запросу |
