Технические характеристики

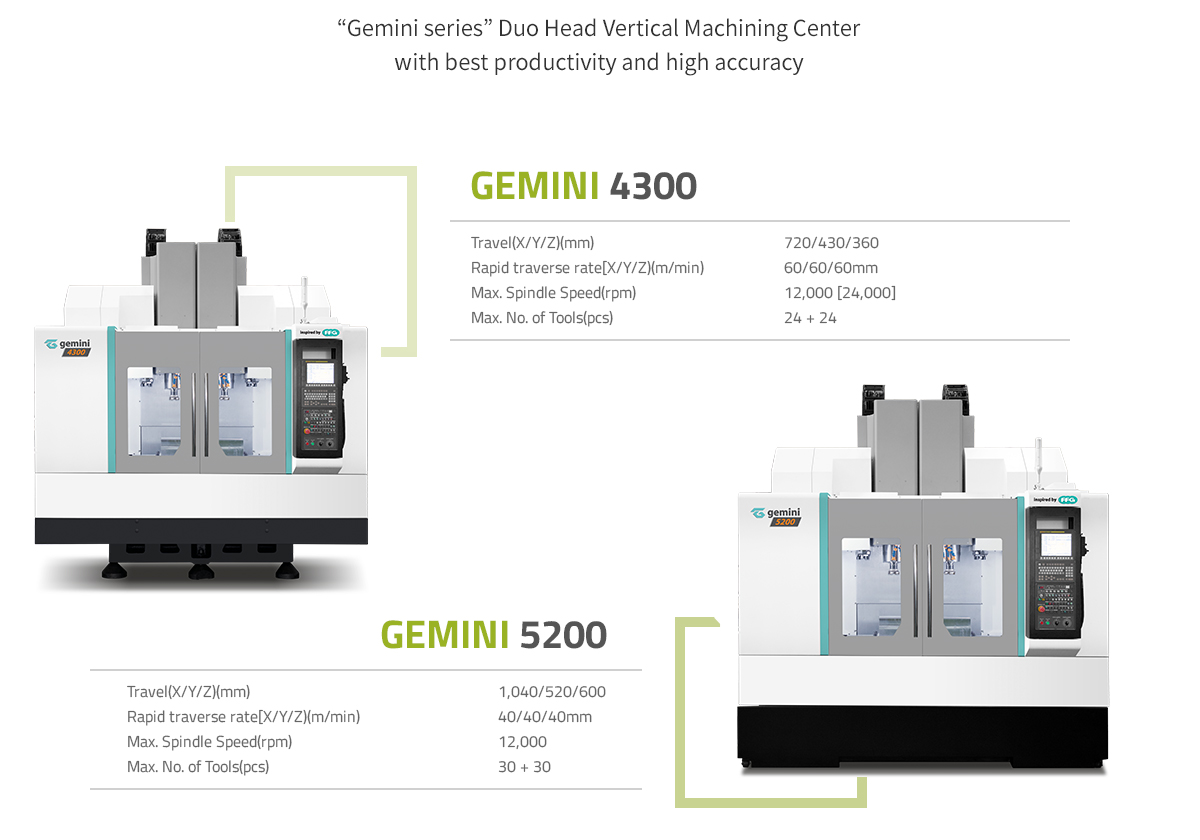

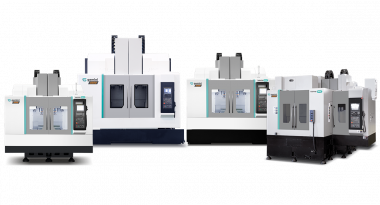

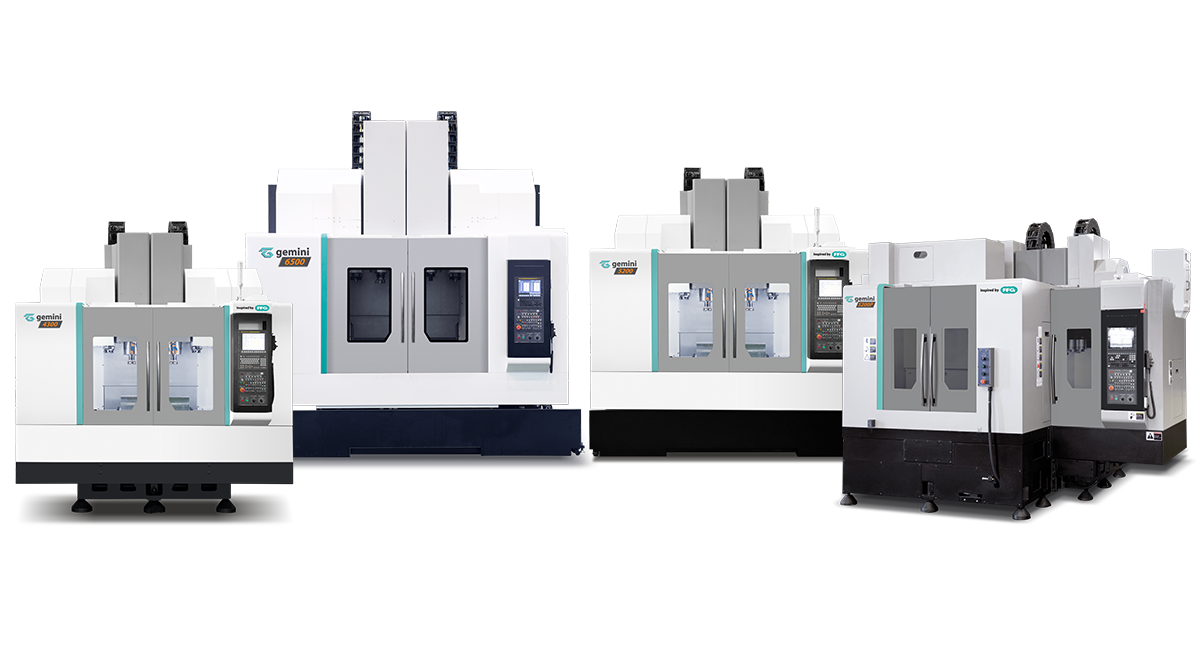

Двухголовочный вертикальный обрабатывающий центр серии "Gemini " с наилучшей производительностью и высокой точностью
Технические параметры
|
Пункт |
Ед. изм. |
Gemini 4300 |
Gemini 4300 L |
Gemini 4300 P |
|
X / Y / Z1 Z оси |
мм |
720 / 430 / 360 |
720 / 430(+280) / 360 |
720 / 430(+370) / 360 |
|
дюйм |
28.34 / 16.93 / 14.17 |
28.34 / 16.92(11.02) / 14.17 |
28.34 / 16.93(14.56) / 14.17 |
|
|
Траверс (оси U / V) |
мм |
±1/[±1] |
±1/[±1] |
±1/[±1] |
|
дюйм |
±0.039/[±0.039] |
±0.039/[±0.039] |
±0.039/[±0.039] |
|
|
Расстояние от стола до шпиндельного носа |
мм |
150 ~ 510 |
150 ~ 510 |
150 ~ 510 |
|
дюйм |
5.91 ~ 20.08 |
5.91 ~ 20.08 |
5.91 ~ 20.08 |
|
|
Расстояние между шпинделями |
мм |
400 [500] |
400 [500] |
400 [500] |
|
дюйм |
15.75 [19.69] |
15.75 [19.69] |
15.75 [19.69] |
|
|
Быстрое перемещение (X/Y/Z оси) |
м/мин |
60 / 60 / 60 |
60 / 60 / 60 |
60 / 60 / 60 |
|
дюйм/мин |
2,362 / 2,362 / 2,362 |
2,362 / 2,362 / 2,362 |
2,362 / 2,362 / 2,362 |
|
|
Размер стола |
мм |
1,040 x 430 |
1,040 x 430 |
850 x 430 |
|
дюйм |
40.94 x 16.93 |
40.94 x 16.93 |
33.46 x 16.93 |
|
|
Максимальная нагрузка |
кг |
400 |
400 |
250 |
|
Размер Т-образных пазов |
мм |
14H8 x p120 x 3ea |
14H8 x p120 x 3ea |
14H8 x p120 x 4ea |
|
дюйм |
0.55H8 x p4.72 x 3ea |
0.55H8 x p4.72 x 3ea |
0.55H8 x p4.72 x 4ea |
|
|
Максимальная скорость шпинделя |
мин-1 |
12,000 |
12,000 |
12,000 |
|
Макс. крутящий момент шпинделя |
Н·м |
47.7 Н·м (S3 25%) [70Н·м (S3 25%)] |
47.7 Н·м (S3 25%) [70Н·м (S3 25%)] |
47.7 Н·м (S3 25%) [70Н·м (S3 25%)] |
|
Мощность шпиндельного двигателя |
кВт |
3.7 / 5.5 / 7.5 [5.5 / 7.5 / 11] |
3.7 / 5.5 / 7.5 [5.5 / 7.5 / 11] |
3.7 / 5.5 / 7.5 [5.5 / 7.5 / 11] |
|
Направляющие |
- |
Роликовые направляющие |
Роликовые направляющие |
Роликовые направляющие |
|
Тип держателя инструмента |
- |
BBT30 |
BBT30 |
BBT30 |
|
Время смены инструмента (T-T) |
сек |
0.8 |
0.8 |
0.8 |
|
Количество инструментов |
шт. |
2-24 |
2-24 |
2-24 |
|
Макс. диаметр инструмента (без прилегающих инструментов) |
мм |
ø65 [ø125] |
ø65 [ø125] |
ø65 [ø125] |
|
дюйм |
ø2.56 [ø4.92] |
ø2.56 [ø4.92] |
ø2.56 [ø4.92] |
|
|
Макс. длина/вес инструмента |
мм/кгс |
200/3 |
200/3 |
200/3 |
|
дюйм/кгс |
7.87/3 |
7.87/3 |
7.87/3 |
|
|
Мощность |
кВА |
45 |
45 |
49 |
|
Размеры |
мм |
2715 / 2150 / 2750 |
3045 / 2150 / 2750 |
3700 / 3815 / 3010 |
|
дюйм |
106.89 / 84.65 / 108.27 |
119.88 / 84.65 / 108.27 |
145.67 / 150.20 / 118.50 |
|
|
Вес машины |
кгс |
5,000 |
5,500 |
8,000 |
|
ЧПУ контроллер |
- |
FANUC 0i / MITSUBISHI M80VA |
FANUC 0i / MITSUBISHI M80VA |
FANUC 0i / MITSUBISHI M80VA |
Технические характеристики:
|
Пункт |
Ед. изм. |
Gemini 5200 |
Gemini 5200L |
Gemini 5200P |
Gemini 6500 (BBT 40/BBT 50) |
|
X / Y / Z1, Z2 оси |
мм |
1,040 / 520 / 600 |
1,040 / 520(+ 420) / 600 |
1,040 / 520(+420) / 600 |
1,300 / 670 / 635 |
|
дюйм |
40.94 / 20.47 / 23.62 |
40.94 / 20.47(15.74) / 23.62 |
40.94 / 20.47(16.74) / 23.62 |
51.18 / 26.38 / 25 |
|
|
Точность перемещения (оси U/V) |
мм |
±1[±1] |
±1[±1] |
±1[±1] |
±1[±1] |
|
дюйм |
±0.039[±0.039] |
±0.039[±0.039] |
±0.039[±0.039] |
±0.039[±0.039] |
|
|
Расстояние от стола до шпиндельного носа |
мм |
150 ~ 750 |
150 ~ 750 |
150 ~ 750 |
150 ~ 785 |
|
дюйм |
5.91 ~ 29.52 |
5.91 ~ 29.52 |
5.91 ~ 29.52 |
5.91 ~ 30.90 |
|
|
Расстояние между шпинделями |
мм |
440[500] |
440[500] |
440[500] |
650[550] |
|
дюйм |
17.32[19.69] |
17.32[19.69] |
17.32[19.69] |
25.60[21.65] |
|
|
Быстрое перемещение (оси X/Y/Z) |
м/мин |
40 / 40 / 40 |
40 / 40 / 40 |
40 / 40 / 40 |
36 / 36 / 36 | 36 / 36 / 30 |
|
дюйм/мин |
1,575 / 1,575 / 1,575 |
1,575 / 1,575 / 1,575 |
1,575 / 1,575 / 1,575 |
1,181 / 1,181 / 944 |
|
|
Размер стола |
мм |
1,200 х 520 |
1,200 х 520 |
950 х 520 |
1,500 х 670 |
|
дюйм |
47.24 х 20.47 |
47.24 х 20.47 |
37.40 х 20.47 |
59.06 х 26.38 |
|
|
Макс. грузоподъемность |
кг |
800 |
800 |
400 |
1,300 |
|
Размер Т-слотов |
мм |
18Н8 х p125 x 4ea |
18Н8 х p125 x 4ea |
18Н8 х p125 x 4ea |
18Н8 х p125 x 5ea |
|
дюйм |
0.71Н8 х p4.92 х 4ea |
0.71Н8 х p4.92 х 4ea |
0.71Н8 х p4.92 х 4ea |
0.71Н8 х p4.92 х 5ea |
|
|
Макс. скорость шпинделя |
об/мин |
12,000 |
12,000 |
12,000 |
1200 | 8,000 [6,000] |
|
Макс. крутящий момент шпинделя |
Н·м |
118Н·м (S3 15%) |
118Н·м (S3 15%) |
118Н·м (S3 15%) |
118 (5мин) | 353 (5мин) 442 (15мин) |
|
Двигатель шпинделя (пост. нагрузка/30 мин/S3 25%) |
кВт |
11 / 15 / 18.5 |
11 / 15 / 18.5 |
11 / 15 / 18.5 |
11 / 15 / 18.5 | 11 / 15 / 22 [11 / 18.5 / 22] |
|
Направляющая |
- |
Роликовые направляющие |
Роликовые направляющие |
Роликовые направляющие |
Роликовые направляющие |
|
Тип хвостовика инструмента |
- |
BBT40 |
BBT40 |
BBT40 |
BBT40|BBT50 |
|
Время смены инструмента (T-T) |
сек |
1.6 |
1.6 |
1.6 |
1.6 | 3 |
|
Количество инструментов |
шт. |
2-30 |
2-30 |
2-30 |
2-30|2-24 |
|
Макс. диаметр инструмента (без соседних инструментов) |
мм |
φ80 [φ160] |
φ80 [φ160] |
φ80 [φ160] |
φ80 [φ160] | φ110 [φ200] |
|
дюйм |
φ3.15 [φ6.30] |
φ3.15 [φ6.30] |
φ3.15 [φ6.30] |
φ3.15 [φ6.30] | φ4.33 [φ7.87] |
|
|
Макс. длина/вес инструмента |
мм/кг |
300/8 |
300/8 |
300/8 |
300/8 | 350/15 |
|
дюйм/кг |
11.81/8 |
11.81/8 |
11.81/8 |
11.81/8 | 13.78/15 |
|
|
Мощность |
кВА |
62 |
62 |
67 |
69 |
|
Размеры (Д x Ш x В) |
мм |
2305 / 3000 / 3470 |
2755 / 3000 / 3470 |
3718 / 3762 / 3670 |
3130 / 3445 / 3837 |
|
дюйм |
90.75 / 118.11 / 136.61 |
108.46 / 118.11 / 136.61 |
146.65 / 162.99 / 144.49 |
123.23 / 135.63 / 151.06 |
|
|
Вес машины |
кг |
8,700 |
9,200 |
13,200 |
12,300 |
|
ЧПУ-контроллер |
- |
FANUC 0i / MITSUBISHI M80VA |
FANUC 0i / MITSUBISHI M80VA |
FANUC 0i / MITSUBISHI M80VA |
FANUC 0i / MITSUBISHI M80VA |
|
Модель |
Стоимость, доллары США |
|
Gemini 4300 |
По запросу |
|
Gemini 4300 L |
По запросу |
|
Gemini 4300 P |
По запросу |
|
Gemini 5200 |
По запросу |
|
Gemini 5200L |
По запросу |
|
Gemini 5200P |
По запросу |
|
Gemini 6500 (BBT 40/BBT 50) |
По запросу |
