Технические характеристики

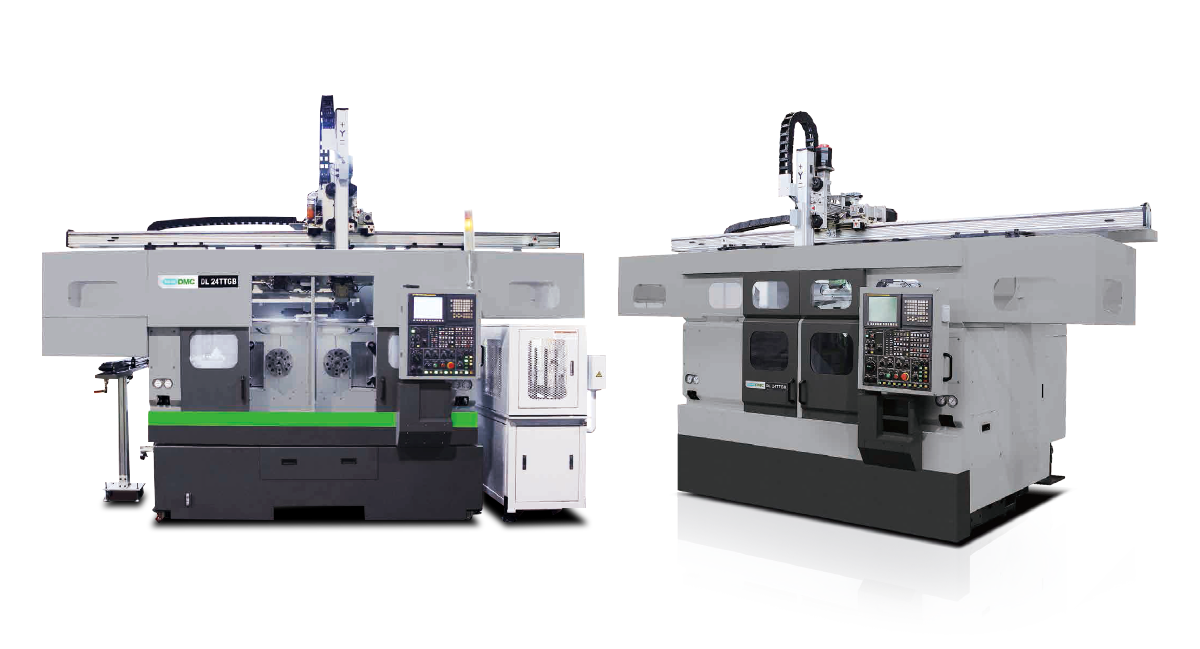

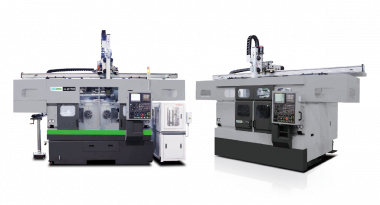

Фронтальный станок модульного типа со сдвоенным шпинделем,
Сдвоенная револьверная головка и портальный робот.
Технические параметры
|
Спецификации |
Ед. измерения |
DL 24TTGA |
DL 24TTGB |
|
Диаметр обработки над станиной |
мм |
500 |
500 |
|
Макс. диаметр обработки |
мм |
250 |
250 |
|
Макс. длина обработки |
мм |
150 |
150 |
|
Макс. скорость шпинделя |
об/мин |
4000 |
3500 |
|
Диаметр отверстия шпинделя |
мм |
76 |
86 |
|
Стандартный размер патрона |
дюйм |
8" |
10" |
|
Основной двигатель шпинделя (пост./30 мин) |
кВт |
11/15 |
15/18.5 |
|
Ход осей X/Z |
мм |
190 / 200 |
190 / 200 |
|
Тип направляющей (X/Z) |
- |
Коробчатый |
Коробчатый |
|
Скорость быстрого перемещения по осям X/Z |
м/мин |
20 / 24 |
20 / 24 |
|
Тип револьверной головки |
- |
Servo, BMT |
Servo, BMT |
|
Макс. кол-во инструментов |
шт |
10 |
10 |
|
Диаметр расточного резца |
мм |
40 |
40 |
|
Вес машины |
кгс |
7200 |
7200 |
|
Высота |
мм |
3446 |
3446 |
|
Длина |
мм |
4290 |
4290 |
|
Ширина |
мм |
2271 |
2271 |
|
Мощность |
кВА |
50 |
50 |
|
Контроллер |
- |
F0i-TF |
F0i-TF |
|
Тип |
- |
GANTRY |
GANTRY |
|
Количество подающих осей |
ось |
3 Servo |
3 Servo |
|
Размер рабочей зоны |
мм |
"OD Φ250*1500L / ID Φ250*100L" |
"OD Φ250*1500L / ID Φ250*100L" |
|
Макс. грузоподъемность |
кгс |
8+8 |
8+8 |
|
Скорость по осям A/B/C |
м/мин |
127/76/52 |
127/76/52 |
|
Ход по осям A/B/C |
мм |
3690/700/260 |
3690/700/260 |
|
Время загрузки/разгрузки |
сек |
в пределах 10 |
в пределах 10 |
|
Модель |
Стоимость, доллары США |
|
DL 24TTGA |
По запросу |
|
DL 24TTGB |
По запросу |
