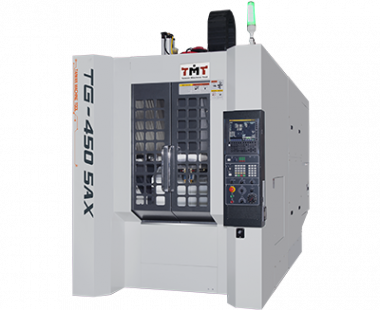

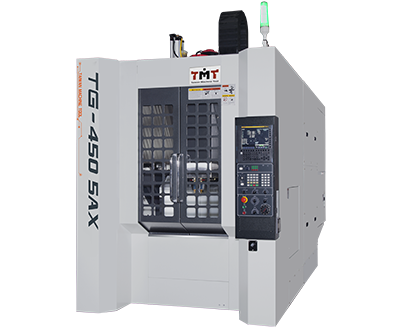

Обрабатывающий центр портального типа TG-450 5AX

Технические характеристики

Тщательный дизайн - ваш лучший выбор для точной отделки.

• Высокая жесткость резания благодаря конструкции портального типа.
• Система УВД установлена в центре подвала для уменьшения ширины станка и экономии шагов при загрузке и выгрузке заготовок.
• Для облегчения работы не устанавливайте систему ATC на движущиеся части, убедитесь, что резка выполняется без вибрации.
• Изоляция зоны резки для увеличения срока службы трансмиссионной системы и упрощения установки оптических весов.
• Линейная направляющая по оси Y с хромированным покрытием и антикоррозийной обработкой, с двумя стеклоочистителями для предотвращения сколов, влияющих на точность.

Шпиндель с прямым приводом

BT-40 / HSK 50A / HSK 63A

• Трансмиссия с прямым приводом, отсутствие проблем с шумом, вибрацией и люфтом.
• Воздушная завеса шпинделя предотвращает попадание влаги и стружки в шпиндель.
• Держатель инструмента HSK с двумя контактирующими поверхностями обеспечивает высокую жесткость и точность при установке высокоскоростного шпинделя.
• Встроенный шпиндель HSK A63-20000 об / мин с высокоэффективной системой охлаждения и системой туманной смазки обеспечивает более длительный срок службы, низкое нагревание и точность.

Магазин сервоприводов

Быстрота и стабильность (C-C 4 сек.). ATC устанавливается в центре основания, чтобы уменьшить ширину станка и сэкономить время при загрузке и выгрузке заготовки.

Мощная поворотная платформа с осью C

• Хорошо подходит для многолинейной обработки, что позволяет экономить рабочее время при обслуживании оборудования ATC.
• Встроенный радиальный подшипник с меньшим количеством деталей для уменьшения относительной суммарной разницы.
• Высокая точность позиционирования и повторяемость.

Фиксирующая платформа с Высокой грузоподъемностью

• Нагрузка на рабочую платформу может достигать 1000 кг.
• Размер платформы достигает 1700 мм, что позволяет обрабатывать длинные заготовки.
• Установите поворотную платформу без лишней траты места, можно использовать практически полный ход.

Повышение частоты вращения шпинделя

Стандартно со шпинделем с прямым приводом.
Дополнительная частота вращения шпинделя 12,000 / 15,000 и шпиндель встроенного типа 20,000 об / мин.

Охлаждающая жидкость через шпиндель

Охлаждающая жидкость через систему шпинделя позволяет эффективно охлаждать заготовку для удовлетворения потребностей в резке различных материалов.

ATLM с функцией обнаружения поломок

Быстро измеряйте длину и диаметр инструмента и своевременно обнаруживайте поломку инструмента, что может повысить эффективность работы станка.

Оптические весы

Точность станка может быть значительно повышена с помощью оптической шкалы.

Конвейер для стружки заднего типа

С конвейером для стружки заднего типа для повышения эффективности и удобства удаления стружки. Легко моется и экономит трудозатраты.

Технические параметры

Аксессуары:
