Технические характеристики
Идеальная конструкция, высокая скорость без вибрации.
Интеллектуальная возможность автоматической смены поддонов, высокая производительность.
Высокая плавность перемещения.
- Высокоточная смена поддонов достигается за счет механизма позиционирования муфты, состоящего из 3 частей.
- Весы типа телескопических крышек оси X позволяют разделить режущую и нерезающую зоны, продлить срок службы деталей трансмиссии.
- Передвижная колонна, негабаритное основание и легкие движущиеся части обеспечивают высокоскоростное перемещение без вибрации.
- Все элементы конструкции изготовлены из чугуна Meehanite со сквозным снятием напряжения. Эта особенность создает превосходную структуру без деформации.
- Увеличьте высоту основания, чтобы сократить расстояние от шпинделя до блоков и обеспечить большую жесткость при резке.
Шпиндель с прямым приводом
- Шпиндель напрямую соединен с двигателем, без шума, люфта или вибрации.
- Максимальная частота вращения шпинделя BT-30 24 000 об /мин. (Опция)
- Максимальная частота вращения шпинделя BT-40 15 000 об /мин. (Опция)
- Он может удовлетворить требования к обработке высокоточных деталей.
- Механизм высокой жесткости, высокоскоростного вращения и низкой вибрации.
- Воздушная завеса шпинделя предотвращает попадание влаги и стружки в шпиндель.
Эффективный магазин
- TLV-563 / 560APC оснащен магазином инверторного типа ARM. Индукция происходит быстро, стабильно и без шума.
Смена инструмента осуществляется плавным движением. - Магазин ручного типа BT-40 (24 т), время работы 1,7 сек.
- Магазин ручного типа BT-30 (20 т), время работы 1,2 сек.
- TLV-450APC оснащен магазином не ручного типа, прочным и точным зажимом, обеспечивает стабильную и надежную смену инструмента.
- Магазин не ручного типа BT-30 (14/21 Т), время работы 1,5 сек. (14 Т)
Высокая точность и быстрая смена поддонов
- Высокоточная смена поддонов достигается за счет механизма позиционирования муфты, состоящего из 3 частей.
- Смена поддонов полностью осуществляется двигателем с кулачковой индексацией. Смена поддонов выполняется быстро, всего за 4 секунды. (TLV-560 APC) / 3,2 секунды. (TLV-450 APC).
- Каждая рабочая зона может быть оборудована одним комплектом воздушной системы (hyd. Система является дополнительной) для автоматического крепления.
Технические параметры
|
Модель |
|
Единица измерения |

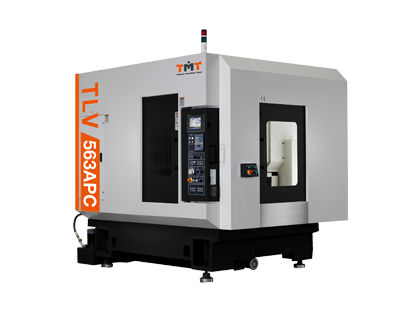

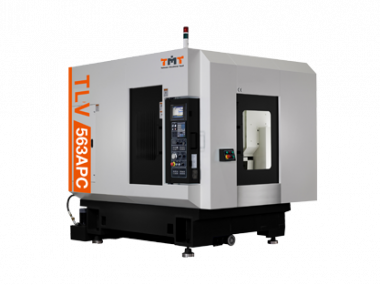

TLV-563 APC |
|
|
Ход |
Ход по оси X |
мм |
560 |
|
|
Ход по оси Y |
мм |
400 |
||
|
Ход по оси Z |
мм |
400 |
||
|
От платформы к носу шпинделя |
мм |
150~550 |
||
|
Платформа |
Размер платформы |
мм |
600*425 * 2ШТ |
|
|
Максимальная нагрузка |
кгс |
200 * 2ШТ |
||
|
Макс. Высота обрабатываемой детали |
|
300 |
||
|
Т-образный шлиц |
мм |
M12 |
||
|
Шпиндель |
Частота вращения шпинделя |
обороты в минуту |
10000 |
|
|
Максимальная скорость нарезания резьбы |
обороты в минуту |
5000 |
||
|
Конусность шпинделя |
- |
7/24 Номер: 30 |
||
|
Трансмиссия |
- |
Прямой тип |
||
|
Скорость подачи |
Быстрота перемещения (G00) |
м / мин |
48/48/48 |
|
|
Скорость подачи при резании (G01) |
мм / мин |
10000 |
||
|
Магазин |
Хвостовик инструмента |
- |
BT-30 |
|
|
Тип магазина |
- |
Ручной |
||
|
Вместимость инструментов |
- |
20+1 |
||
|
Максимальная длина инструмента |
мм |
200 |
||
|
Максимальный диаметр инструмента |
мм |
80 |
||
|
Вес инструмента |
кгс |
3 |
||
|
Время смены инструмента |
От инструмента к инструменту |
см . |
1.2 |
|
|
От стружки к стружке |
см . |
3.2 |
||
|
Двигатель |
Серводвигатель по оси X |
КВТ |
2.2 (Mitsubishi) /1.8 (Fanuc) |
|
|
Серводвигатель по оси Y |
КВТ |
2.2 (Mitsubishi) /1.8 (Fanuc) |
||
|
Серводвигатель по оси Z |
КВТ |
3.0 (Mitsubishi) /2.5 (Fanuc) |
||
|
Шпиндель Mtor |
КВТ |
3.7/2.2 |
||
|
Другое |
ШхГхВ |
мм |
2185*3328*2617 |
|
|
Вес нетто |
кгс |
5300 |
||
Аксессуары:
|
Стандарт |
Опция |
|
Устройство для продувки шпинделя воздухом |
Модернизация высокоскоростного шпинделя (12K / 15K / 20K / 24K) |
|
Независимая PL-лампа для зоны загрузки и резки |
Магазин не ручного типа 21T (с сервоприводом) (TLV-450 APC) |
|
Система охлаждения инструмента и высокоточная система промывки стружки |
Магазин ручного типа 30T (с сервоприводом) (TLV-560 APC) |
|
Автоматическая система смазки с определением давления и высокой |
Магазин и шпиндель HSK-63 (TLV-560 APC) |
|
Двухцветная светодиодная сигнальная лампа |
Электродвигатель шпинделя с очень низким энергопотреблением (Mitsubishi) |
|
Цельный электрический шкаф с двухслойной изоляцией |
Повышение мощности шпинделя (5,5 кВт-TLV-450APC / TLV-563 APC) (11 кВт-TLV-560 APC) |
|
Наборы инструментов и оснастка |
Т-образные пазы рабочей платформы 14 мм (TLV-563 APC / TLV-560 APC) |
|
Платформа с двойной рабочей зоной |
Соединение для настольной гидравлики |
|
Независимое подключение воздуха для каждой рабочей платформы |
Трехосные линейные весы |
|
|
Конвейер для стружки заднего типа (Флитер / Скребковый / Цепной) |
|
|
Дополнительный ход по оси Z на 120 мм (TLV-560 APC) |
|
|
Охлаждающая жидкость высокого давления Через шпиндель |
|
|
ATLM с функцией обнаружения поломок |
|
|
4-осевой поворотная платформа (одинарный или двойной) |
|
|
Трансформатор / Стабилизатор напряжения |
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TLV-563 APC |
По запросу |
