Технические характеристики
Оптимальная конструкция, максимальная стабильность, максимальная жесткость.

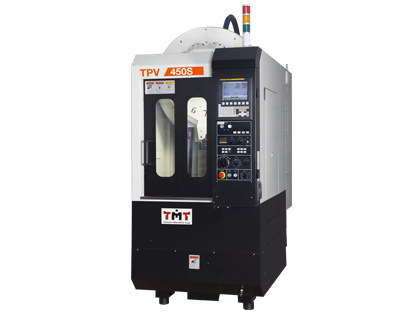

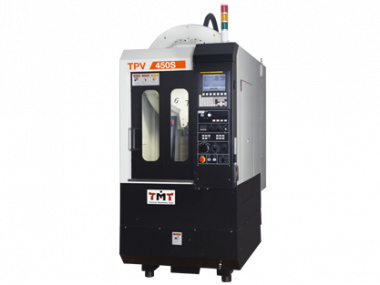

Резьбонарезной центр с ЧПУ, разработанный и изготовленный TMT, является вашим лучшим выбором при выполнении сверлильных и нарезающих резьбу работ. В серии станков используется высокоскоростная траверса по трем осям, что значительно повышает эффективность сверления и нарезания резьбы. Кроме того, клиенты могут выбрать магазин без рукоятки или типа рукоятки в соответствии с требованиями к обработке. Весь станок имеет прочную конструкцию, обеспечивающую высочайшую точность обработки.
- Конструктивные детали станка изготовлены из высококачественного чугуна MEEHANITE, усилены ребрами жесткости и снижены напряжения, что гарантирует отсутствие деформаций из года в год.
- Направляющие по трем осям монтируются точными линейными способами. Очень большой промежуток между направляющими. Высокая скорость подачи и превосходная стабильность.
- Серводвигатель непосредственно приводит в движение шариковый винт, обеспечивая высокую точность позиционирования без проблем с люфтом.
Шпиндель с прямым приводом BT-30
Частота вращения шпинделя 10000, 12000, 15000, 20000, 24000 об /мин NBT с двусторонним контактом.
Телескопическое ограждение оси Z
Благодаря высокой скорости перемещения по оси Z он обеспечивает превосходную защиту линейных направляющих и продлевает срок их службы.
Линейные пути по 3 осям
Направляющие по осям X, Y, Z монтируются с помощью точных линейных направляющих с большим промежутком между направляющими, что обеспечивает максимальную устойчивость при перемещении на высокой скорости. Линейные направляющие шарового типа отличаются низким коэффициентом трения и высокой точностью позиционирования.
Резервуар для охлаждающей жидкости большой емкости с роликами
Выдвижной резервуар для охлаждающей жидкости легко извлекается, а насос для охлаждающей жидкости с сетчатым фильтром быстро удаляет режущую стружку.
Шнек для измельчения стружки
Шнек для удаления стружки установлен в центре основания, что позволяет легко удалять стружку с задней стороны станка. Это упрощает утилизацию стружки.
Телескопическое ограждение по оси X, Y
Телескопические ограждения по осям X, Y предотвращают повреждение линейных путей стружкой или охлаждающей жидкостью.
V-образное телескопическое ограждение по осям X, Y обеспечивает быстрое удаление стружки и высокоэффективную защиту линейных путей.
Технические параметры
|
Модель |
|
Единица измерения |
TPV-450S |
TPV-450E |
TPV-450L |
|
|
Ход |
Ход по оси X |
мм |
300 |
450 |
510 |
|
|
Ход по оси Y |
мм |
300 |
||||
|
Ход по оси Z |
мм |
300 |
||||
|
От платформы к носу шпинделя |
мм |
175~475 |
||||
|
Платформа |
Размер платформы |
мм |
280x320 |
500x320 |
600x320 |
|
|
Максимальная нагрузка |
кгс |
150 |
200 |
200 |
||
|
Т-образный шлиц |
мм |
14x100x3 |
||||
|
Шпиндель |
Частота вращения шпинделя |
обороты в минуту |
10000 |
|||
|
Максимальная скорость нарезания резьбы |
обороты в минуту |
4000 |
||||
|
Конусность шпинделя |
- |
7/24 Номер: 30 |
||||
|
Трансмиссия |
- |
Прямой тип |
||||
|
Скорость подачи |
Быстрота перемещения (G00) |
м / мин |
48/48/60 |
|||
|
Скорость подачи при резании (G01) |
мм / мин |
10000 |
||||
|
Магазин |
Хвостовик инструмента |
- |
BT-30 |
|||
|
Тип магазина |
- |
Не ручной |
||||
|
Вместимость инструментов |
- |
12 |
||||
|
Максимальная длина инструмента |
мм |
150 |
200 |
200 |
||
|
Максимальный диаметр инструмента |
мм |
100 |
||||
|
Вес инструмента |
кгс |
2.5 |
||||
|
Время смены инструмента |
От инструмента к инструменту |
см . |
1.4 |
|||
|
От стружки к стружке |
см . |
1.8 |
||||
|
Двигатель |
Серводвигатель по оси X (MELDAS / FANUC) |
КВТ |
0.5/0.5 |
1.0/1.2 |
1.0/1.2 |
|
|
Серводвигатель по оси Y(MELDAS / FANUC) |
КВТ |
1.0/1.2 |
1.5/1.2 |
1.5/1.2 |
||
|
Серводвигатель по оси Z(MELDAS / FANUC) |
КВТ |
2.2/3.0 |
2.2/3.0 |
2.2/3.0 |
||
|
Двигатель шпинделя |
КВТ |
3.7/2.2 |
||||
Аксессуары:
|
Стандарт |
Опция |
|
Устройство для продувки шпинделя воздухом |
Магазин на 14 Т (TPV-450L) |
|
Рабочая лампа (PL Light) |
Магазин на 21 Т (servo ATC) T-T 1,6 сек. (TPV-450L) |
|
Система охлаждения и бак для охлаждающей жидкости |
Магазин с сервоприводом |
|
Выравнивающие болты и накладки |
Магазин SK-30, CAT-30 и шпиндель |
|
Шнек для измельчения стружки |
Повышение скорости вращения шпинделя до 12K / 15K / 20K / 24K |
|
Автоматическая система смазки |
Повышение мощности шпинделя до 5,5 / 3,7 кВт |
|
Набор инструментов и оснастка |
Двигатель шпинделя с очень низким энергопотреблением (жесткая нарезка 6000 об /мин) |
|
Двухцветная светодиодная сигнальная лампа |
Охлаждающая жидкость через шпиндель |
|
Электрический шкаф с двойным корпусом |
ATLM с функцией обнаружения поломок |
|
TFT ЖК-монитор |
Автоматическая дверь |
|
Охладитель масла для шпинделя (частота вращения шпинделя более 12 000 об /мин) |
Трансформатор / Стабилизатор напряжения |
|
|
Система продувки заготовки воздухом |
|
|
Система масляного тумана |
|
|
Система охлаждения масляным туманом |
|
|
4-я или 5-я ось |
|
|
Пистолет для охлаждающей жидкости |
|
|
Система термокомпенсации |
|
|
Система промывки корпуса от стружки |
|
|
Скребковый или цепной конвейер для стружки |
|
|
Туманоуловитель / Верхняя Полная крышка |
|
|
Кондиционер воздуха |
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента
|
Модель |
Стоимость, доллары США |
|
TPV-450S |
По запросу |
|
TPV-450E |
По запросу |
|
TPV-450L |
По запросу |
