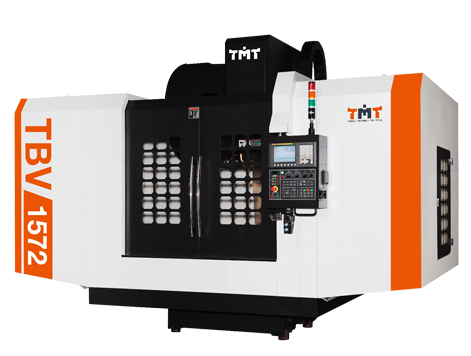

Технические характеристики

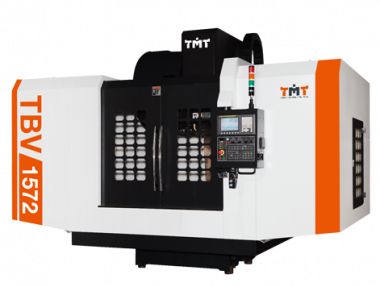

Теперь вы можете увеличить объем операций резки для получения большей прибыли при одновременном снижении эксплуатационных расходов. Выберите из линейки VMC TMT прочной конструкции.
Идеально разработан для оптимизации эффективности резки
Схема охлаждения масла
Трубки для охлаждения масла подсоединены к адаптеру двигателя шпинделя и самому шпинделю, что исключает тепловое смещение.
Шпиндель
- Шток шпинделя коробчатого типа имеет жесткую конструкцию и научно усиленные ребра жесткости.
- Шпиндель работает на радиально-упорных подшипниках для достижения оптимальной жесткости шпинделя и точности обработки.
- Минимальная динамическая вибрация составляет ± 2 мкм.
- Равномерные точки смазки на направляющих ползуна. В станке используется лубрикатор объемного типа, обеспечивающий равномерный приток масла к каждой точке, обеспечивая равномерное смазывание каждой точки смазки ползуна.
Система смазки;
- Хорошо продуманная система смазки устранила проблему залипания на направляющих скольжения.
- Масляные канавки имеют функцию сброса давления, устраняющую проблему всплывания из-за чрезмерного давления масла.
Высокоточное трехмерное измерение координат
Все конструктивные детали станка проходят точный контроль с помощью сложной трехмерной координатно-измерительной машины (CMM), которая обеспечивает выдающуюся точность сборки деталей.
Высокотехнологичный прецизионный контроль
Каждый станок подвергается высокотехнологичным прецизионным проверкам, таким как лазерный блок и тестер шариковых стержней Renishaw, чтобы гарантировать максимально возможную повторяемость и точность позиционирования.
Трехосный коробчатый механизм
Прочный, стабильный, точный!
Выдающиеся характеристики обеспечивают высокую точность обработки при выполнении любой работы.
Шпиндель с 2-ступенчатой передачей (TBV-1685/1885/2085)
Отличается высокой эффективностью, высоким крутящим моментом и минимальным уровнем шума.
Мощная система промывки стружки
С обеих сторон кожуха станка установлено несколько промывочных форсунок. Эти форсунки обеспечивают эффективное удаление стружки во время резки.
Магазин инструментов (Опция)
Имеется увеличенная емкость магазина для загрузки 30-40 инструментов.
Шпиндель зубчатого типа (Опция)
Шпиндель зубчатого типа может достигать 4500/6000 оборотов в минуту и обеспечивать высокий крутящий момент для удовлетворения потребностей заказчика в тяжелой резке.
Шпиндель с прямым приводом (Опция)
Шпиндель с прямым приводом обеспечивает меньшую вибрацию, чем шпиндель с ременным приводом, что значительно улучшает чистоту поверхности и точность обработки.
Охлаждающая жидкость через шпиндель (Опция)
Охлаждающая жидкость через систему шпинделя позволяет эффективно охлаждать заготовку для удовлетворения потребностей в резке различных материалов.
Оптические весы (OPT)
Точность может быть значительно повышена с помощью оптических весов.
Технические параметры
|
Описание |
|
Единица измерения |
TBV-1572 |
|
|
Контроллер |
|
0i-M |
|
Платформа |
Размер платформы |
мм (дюйм.) |
1550x700 |
|
Т-образный паз (размер × количество × шаг) |
мм (дюйм.) |
18x5Tx130 |
|
|
Максимальная грузоподъемность |
кгс |
1500 |
|
|
Ход |
Ход по оси X |
мм (дюйм.) |
1500 |
|
Ход по оси Y |
мм (дюйм.) |
720 |
|
|
Ход по оси Z |
мм (дюйм.) |
680 |
|
|
Шпиндель |
Расстояние от поверхности платформы до выступа шпинделя |
мм (дюйм.) |
170-850 |
|
Расстояние от крышки колонки до центральной линии шпинделя |
мм (дюйм.) |
745 |
|
|
Двигатель шпинделя (продолжение / 30 мин) |
КВТ (Л.С.) |
15/18.5(20.0/24.6) |
|
|
Частота вращения шпинделя |
обороты в минуту |
6000 |
|
|
Конусность шпинделя |
- |
BT-50 |
|
|
Двигатель |
Серводвигатель по осям X, Y, Z |
КВТ (Л.С.) |
4/4/4 |
|
Lub. Motor |
W |
30 |
|
|
Двигатель с охлаждающей жидкостью |
W |
750 |
|
|
Скорость подачи |
Быстрота перемещения (X / Y / Z) |
м / мин (pm) |
18/18/15 ( опционально 24/24/15) |
|
Скорость подачи при резании |
мм / мин (ipm) |
10000 |
|
|
A.T.C |
Емкость для хранения инструмента |
шт. |
Тип рукоятки 24T |
|
Максимальный диаметр инструмента (с прилегающим инструментом) |
мм (дюйм.) |
Ø110 |
|
|
Максимальный диаметр инструмента (без прилегающего инструмента) |
мм (дюйм.) |
Ø200 |
|
|
Максимальный вес инструмента |
кг (Фунт) |
15 |
|
|
Время смены инструмента (от инструмента к инструменту) |
см . |
3,5 (60 Гц) |
Аксессуары:
|
Стандарт |
Опция |
|
Частота вращения шпинделя 6000 об / мин, ременная передача |
Частота вращения шпинделя 8000 об / мин, ременная передача |
|
Управление FANUC 0i-M |
Частота вращения шпинделя 10000/12 000 об / мин, Прямой привод |
|
Руководство по настройке |
Частота вращения шпинделя 6000 об / мин, зубчатая передача |
|
Автоматическое отключение питания (M30) |
Двухскоростная коробка передач |
|
Жесткая нарезка резьбы |
Охлаждающая жидкость через шпиндель (CTS) |
|
Память программ 1280m |
Охлаждающая жидкость через инструмент |
|
Интерфейс карты памяти (PCMCIA) |
Кольцо охлаждающей жидкости шпинделя |
|
Интернет |
Завеса для продувки шпинделя воздухом |
|
Интерфейс USB |
3-осевые оптические линейные весы |
|
3-цветная контрольная лампа |
"4-осевой интерфейс / 4,5-осевой интерфейс |
|
Рабочая лампа |
Поворотная платформа с 4 осями |
|
Магазин ручного типа 24T |
Кондиционер воздуха |
|
Охладитель масла для шпинделя |
Насос охлаждающей жидкости высокого давления |
|
Программируемый поток режущего воздуха |
Цепной конвейер для стружки и тележка |
|
Теплообменник |
Скребковый Конвейер для стружки и тележка |
|
Автоматическая система смазки |
"Автоматическое измерение длины инструмента |
|
Устройство для промывки стружки |
Автоматическая система измерения обрабатываемых деталей |
|
Система охлаждения |
Подъемный блок диаметром 200 мм для колонны |
|
Ящик для инструментов с инструментами |
Маслосборник |
|
Руководство по эксплуатации / техническому обслуживанию |
Пневматический пистолет |
|
|
Пистолет для охлаждающей жидкости |
|
|
Трансформатор / Стабилизатор |
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TBV-1572 |
По запросу |
