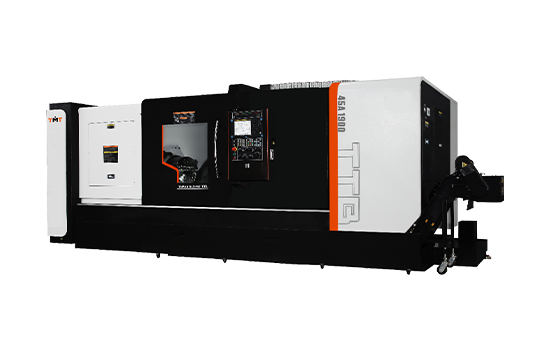

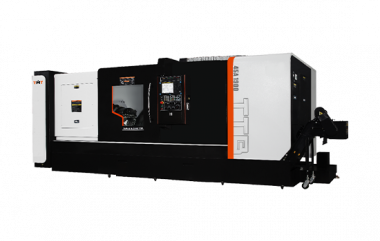

Токарный станок TTB-45A

Технические характеристики

Сочетая сверхжесткую конструкцию станка с высоким крутящим моментом на шпинделе, серия TTB обеспечивает непревзойденные возможности обработки в тяжелых условиях.

Серия TTB-45
Высокая жесткость, сверхмощные коробчатые пути

Оптимальная конструкция для силовой токарной обработки

• Конструкция наклонной станины One Piece 45ﾟ изготовлена из литья из механита и включает в себя более высокий уровень специального металла для повышения влагостойкости и плотности отливки, что обеспечивает жесткость и стабильность станка.
• Чтобы уменьшить деформацию конструкции, для оптимизации конструкции серии TTB-45 используется трехмерный FEM-анализ.
• Конструкция с очень широкими коробчатыми направляющими по осям x, z, подходящая для тяжелой резки.

Шток головки

Несколько вариантов отверстий шпинделя :
TTB-45A Ø130 мм
TTB-45B Ø165 мм
TTB-45C Ø205 мм
TTB-45D Ø230 мм

Револьверная головка сервопривода

Прямая поворотная замена инструмента, обеспечивающая быструю и точную замену инструмента с сервоприводной револьверной головкой. Время смены инструмента от одного к другому составляет всего 0,7 секунды.

Программируемая задняя бабка

Задней бабкой можно управлять, подавая команды "M" для повышения удобства эксплуатации.

Программируемая задняя бабка с токарным центром (опция)

Конструкция с подвижным пером MT5 позволяет мертвой точке поворачиваться вместе с обрабатываемой деталью, чтобы уменьшить трение и повысить точность обработки и грузоподъемность.

Коробка передач

Благодаря 2-ступенчатой коробке передач он может выдавать высокий крутящий момент при низких оборотах в минуту для удовлетворения самых сложных условий резки.

Передний и задний патрон

Патроны устанавливаются спереди и сзади шпинделя, обеспечивая высокую стабильность при резке длинномерных заготовок. Специально разработан для резки больших труб и пруткового материала.

Ручной / гидравлический упор (опция)

Устойчивый упор идеально подходит для токарной обработки длинномерных прутков и может регулироваться вручную для снижения вибрации и поддержания стабильности обработки.

Ручная / Автоматическая настройка инструмента (опция)

Устройство предварительной настройки инструмента сокращает время наладки инструмента и может легко измерять износ инструмента для обеспечения точности обработки.

Технические параметры

Аксессуары:

■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
