Технические характеристики

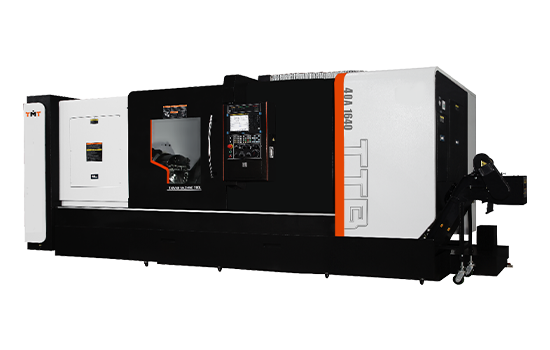

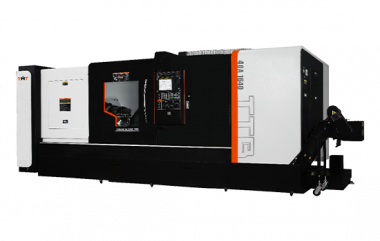

Серия TTB-40 обеспечивает размах станины 860 мм и максимальное сквозное отверстие шпинделя 205 мм для деталей большого размера. Высокий крутящий момент, обеспечиваемый конструкцией зубчатой головки, в сочетании с высокой жесткостью конструкции обеспечивают исключительные результаты токарной обработки в тяжелых условиях с высокой точностью и стабильностью.
Шток головки
Несколько вариантов отверстий шпинделя:
TTB-40A/AM Ø102 Мм
TTB-40B /BM Ø165мм
TTB-40C / CM Ø205мм
Независимая коробка передач шпинделя (TTB-40C /CM)
Конструкция 3-ступенчатой зубчатой передачи обеспечивает крутящий момент 4500 Нм для работы в самых тяжелых условиях резки.
Гидравлическая револьверная головка TMT
В гидравлической револьверной головке используется привод от двигателя с гидравлическим указателем NOP и высокоточная кривошипная муфта, обеспечивающая точное позиционирование инструмента.
Программируемая задняя бабка с токарным центром
Конструкция с подвижным пером MT5 позволяет мертвой точке поворачиваться вместе с обрабатываемой деталью, что снижает трение и повышает точность обработки и грузоподъемность.
Револьверная головка BMT (серия TTB-40M)
Револьверная головка BMT с высокой жесткостью обеспечивает большой крутящий момент и более надежный механизм фиксации инструмента для работы в тяжелых условиях резания при одновременном снижении натяжения инструмента. Револьверная головка BMT идеально подходит для тяжелых операций токарной обработки и фрезерования.
Охладитель масла шпинделя (TTB-40C /CM)
Все подшипники шпинделя и шестерни охлаждаются через систему охлаждения шпинделя для поддержания роста температуры и продления срока службы шпинделя и зубчатой головки.
Ручной / гидравлический упор (Опция)
Устойчивый упор идеально подходит для обработки длинномерных прутков и может регулироваться вручную для снижения вибрации и поддержания стабильности обработки.
Ручная / автоматическая настройка инструмента (Опция)
Устройство предварительной настройки инструмента сокращает время наладки инструмента и позволяет легко измерять износ инструмента для обеспечения точности обработки.
Передний и задний патрон (Опция)
Патроны устанавливаются спереди и сзади шпинделя, обеспечивая высокую стабильность при резке длинномерных заготовок. Специально разработан для резки больших труб и пруткового материала.
Технические параметры
|
Описание / Модель |
|
Единица измерения |
TTB-40A |
|
|
Производительность |
Наибольший диаметр обработки над станиной |
мм (дюйм.) |
Ø860 |
|
|
Максимальный диаметр обработки над суппортом |
мм (дюйм.) |
Ø720 |
||
|
Максимальный диаметр токарной обработки |
мм (дюйм.) |
Ø550 |
||
|
Максимальная рабочая длина |
мм (дюйм.) |
1480 |
2230 |
|
|
Емкость стержня |
мм (дюйм.) |
Ø89 |
||
|
Размер патрона |
дюйм |
15" |
||
|
Шпиндель |
Частота вращения шпинделя |
обороты в минуту |
2500 |
|
|
Другое |
Тип револьверной головки и вместимость |
- |
Hyd. V12 |
|
Аксессуары:
|
Стандарт |
Опция |
|
Контроллер FANUC 0i-T |
Пневматический патрон |
|
Полый гидравлический 3-кулачковый патрон 12 " /15" /18"B |
Ручной задний патрон |
|
Гидравлическая револьверная головка V12 (серия TTB-40) |
Ручная / Автоматическая настройка инструмента |
|
Револьверная головка BMT-65/75 (серия TTB-40M) |
Фронтальный обдув воздухом |
|
Шпиндель с зубчатой передачей (серия TTB-40C /CM) |
Коллектор масляного тумана |
|
Коробка передач (серия TTB-40A /B) |
Маслосборник |
|
Ножной переключатель управления патроном |
Двигатель с охлаждающей жидкостью для резки под высоким давлением |
|
Программируемая задняя бабка |
Интерфейс устройства подачи прутка |
|
Система охлаждения |
Устройство подачи прутков |
|
Автоматическая система смазки |
Кондиционер воздуха |
|
3-цветная контрольная лампа |
Трансформатор / Стабилизатор напряжения |
|
Рабочая лампа |
|
|
Ящик для инструментов с инструментами |
|
|
Конвейер для стружки и тележка для стружки |
|
|
Руководство по эксплуатации / техническому обслуживанию |
|
|
Теплообменник |
|
|
Руководство пользователя 0i |
|
|
Автоматическое отключение питания (M30) |
|
|
Динамическое графическое моделирование |
|
|
Жесткая нарезка резьбы |
|
|
Интерфейс RS-232 |
|
|
Интерфейс карты памяти (PCMCIA) |
|
|
Интернет |
|
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TTB-40A |
По запросу |
