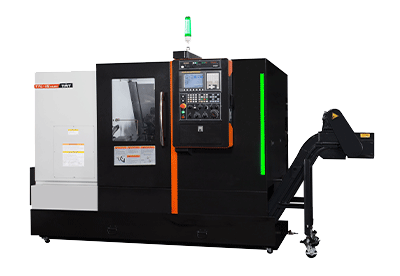

Токарный станок TTL-MY Series

Технические характеристики

Экстремальная токарная обработка для новой эры

Серия TTL обеспечивает высокую производительность и точность благодаря исключительной режущей способности и чистовой обработке деталей. Серия TTL - ваш лучший выбор для высокопроизводительных токарных центров. Благодаря функции оси Y, серия TTL может удовлетворить ваши потребности в более высоком уровне и разнообразной резке.

Высокая эффективность / Высокая точность

• Цельнолитая основа включает в себя анализ FEM для достижения оптимальной формы ребер и структуры для дальнейшего повышения жесткости и стабильности станка.
• Конструкция наклонной станины 30ﾟ имеет низкий центр тяжести для облегчения управления стружкой и лучшей эргономичности. В серии TTL также предлагается дополнительный задний выгрузной конвейер для стружки.
• Серводвигатели напрямую соединены с шариковым винтом с высоким предварительным натяжением для минимизации люфта и тепловых искажений и повышения точности обработки.
• В серии TTL используется высококачественная линейная направляющая система, обеспечивающая лучшую точность, более высокую скорость и меньшее трение, чем в штучной упаковке. Серия TTL позволяет достигать максимальной быстрой осевой подачи 30 м / мин по осям X и Z.

Головной приклад

Шпиндель имеет лабиринты для предотвращения попадания влаги и пыли. Шпиндель опирается на двухрядные подшипники NN в сочетании с упорным шарикоподшипником.

Гидравлическая револьверная головка (STD) / Серворевульная головка (Опция)

Гидравлическая система DANFOSS с низким уровнем шума и высоким крутящим моментом используется для увеличения усилия зажима револьверной головки, а также времени смены станции.
Высокоскоростная револьверная головка с сервоприводом изменяет положение инструмента в течение 0,3 секунды с высокой точностью и скоростью.

Шпиндель с прямым приводом

Шариковый винт с прямым соединением передает энергию без потерь.

Силовая револьверная установка BMT (серия TTL-20M/MY)

Револьверная головка BMT с высокой жесткостью обеспечивает большой крутящий момент и более надежный механизм фиксации инструмента для работы в тяжелых условиях резания при одновременном снижении натяжения инструмента. Револьверная головка BMT идеально подходит для тяжелых операций токарной обработки и фрезерования.

Истинная ось Y (серия TTL-20MY)

Настоящая линейная ось Y упрощает работу. По сравнению с поддельной осью Y, она обеспечивает большую прямолинейность, а также превосходную точность позиционирования. Для удовлетворения потребностей в высокоточной резке.

Ручная задняя бабка

Конструкция задней бабки с высокой жесткостью и гидравлический центр задней бабки снижают вибрацию при резании.
Заднюю бабку можно легко установить с помощью ручного соединения с револьверной головкой.

Ручная / Автоматическая настройка инструмента (Опция)

Устройство предварительной настройки инструмента сокращает время наладки инструмента и может легко измерять износ инструмента для обеспечения точности обработки.

Функция контроля нагрузки (Опция)

Система управления FANUC: функция дополнительного контроля нагрузки для контроля работы инструмента в соответствии со значением осевой нагрузки, которая позволяет заранее определять расход инструмента и эффективно снижать уровень производственных потерь.

Задний конвейер для стружки (Опция)

Дополнительный конвейер для выгрузки стружки сзади сокращает полезную площадь цеха и позволяет централизовать систему удаления стружки.

Вертикальная панель управления

Агротехническая панель управления может поворачиваться на 90 градусов для облегчения доступа оператора.

Передний Сливной Бачок для охлаждающей жидкости

Резервуар для охлаждающей жидкости можно снять спереди простым доступом для очистки и технического обслуживания.

Эргономичная охлаждающая жидкость

Эргономичный дизайн обеспечивает простоту настройки станка, а также загрузки и выгрузки деталей.

Шкаф для инструментов

Шкаф для инструментов под панелью управления предоставляет оператору дополнительное пространство для хранения инструментов.

Технические параметры

Аксессуары:

■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
