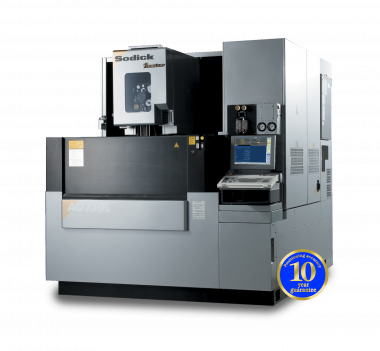

Электроэрозионный станок AQ750LH

Технические характеристики

Электроэрозионный станок AQ750LH обладает всеми преимуществами линейной технологии и имеет большую ось Z - 23,6 дюйма!

Электроэрозионный станок AQ750LH Wire EDM оснащен технологией Sodick с линейным двигателем . Серия AQ - это линейка электроэрозионных станков Sodick с большой рабочей зоной и чрезвычайно конической формой. AQ750LH имеет большую высоту Z, что позволяет обрабатывать заготовки большего размера.

Линейные моторные приводы, соединенные со стеклянными весами

Электроэрозионный станок Sodick AQ750LH оснащен плоскими жесткими линейными двигателями. Линейные двигатели обеспечивают плавное перемещение стола без вибрации, что обеспечивает непревзойденную точность позиционирования и обработки. Поскольку в нем абсолютно отсутствуют шариковые винты или муфты, люфт полностью исключен. Благодаря использованию линейных стеклянных шкал по осям X, Y, U и V достигается прецизионная точность позиционирования с прямой обратной связью. Это обеспечивает непревзойденную точность прямой и конической резки. Долговечность этой системы не имеет аналогов ни у кого в отрасли, и она обеспечивается 10–летней гарантией точности позиционирования.

Технология интеллектуального управления – Серия LN

В AQ750LH Wire EDM используется высокоскоростное генерирующее устройство управления серии LN на платформе Windows. Система была разработана таким образом, чтобы обеспечить удобную среду для оператора и при этом обладать высокоуровневой функциональностью, которая требуется в современном требовательном мире. Управление осуществляется с поддержкой сети, что позволяет совместно использовать ЧПУ, осуществлять удаленный мониторинг и обмениваться сообщениями по локальной сети (опция). Устройства управления серии LN автоматически генерируют условия резки, регулируют угол наклона, скорость проволоки, натяжение проволоки и другие данные, необходимые для правильной работы. Это особенно полезно начинающим операторам EDM, поскольку для достижения превосходных результатов не требуется предварительных знаний об EDM.

Экологически чистый

Серия AQ отличается энергосберегающим дизайном и технологиями. По сравнению с обычными электроэрозионными станками, линейка электроэрозионных станков Sodick позволяет снизить среднее потребление энергии до 60%.

Прецизионная система натяжения проволоки

На AQ750LH фактическое натяжение проволоки измеряется непосредственно перед входом в зону резки – на этом этапе все регулировки производятся автоматически. Это исключает колебания натяжения из-за конической резки, различных размеров катушки и т.д.

Точность позиционирования 10 лет

В Sodick мы верим в наш продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши плоские жесткие линейные проволочные и проходческие устройства EDM с приводом от электродвигателя. Мы гарантируем, что вы не потеряете точность в приводах с плоским жестким линейным двигателем.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

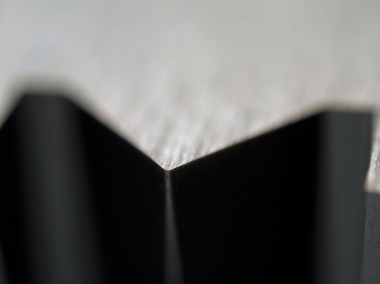

Образец:

Проволочные электроэрозионные станки Sodick с линейным приводом от двигателя не имеют люфта и не подвержены вибрации, что обеспечивает точность обработки в сочетании с безупречной обработкой поверхности.
Материал: NAK55
Толщина: 7,874 дюйма (200 мм)
Угол конусности: 30 градусов
Проволока: 0,01 дюйма (0,25 мм)

Характеристики

• 10-Летняя гарантия позиционирования
• Линейные электроприводы (оси X, Y, U и V)
• Обратная связь по стеклянной шкале (X, Y, U и V)
• Сверхструйный отжиг с высокой скоростью AWT
• Керамические компоненты
• Устройство для утилизации проволочных наконечников
• Усовершенствованный контроль углов
• Автоматическое сервоуправление натяжением
• FTII (функция точного подбора)

• Высокоскоростной источник питания без электролиза
• Порт для подключения к USB и локальной сети
• Дистанционное ручное управление и мышь
• Диэлектрический охлаждающий блок
• Встроенный стабилизатор напряжения
• Контроллер движения (K-SMC)
• Встроенное, удобное в использовании программное обеспечение для ЧПУ сердца
• Импорт файла 3D CAD

Опции

• Поворотный стол Sodick (WS4P или WS5P)
• Расширенная гарантия SodickCare +2 или +4

• ИБП (источник бесперебойного питания)
