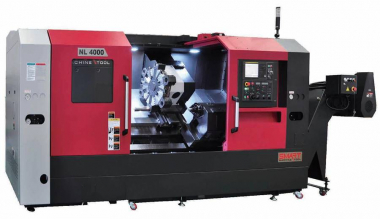

2-х осевой токарный станок NL4000

Технические характеристики

Модель: NL4000/M/L/LM

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки. Высокоточная обработка возможна благодаря наклонной станине под углом 45° и конструкции торсионной трубки. Шарико-винтовая передача с предварительным натяжением и фиксированной конструкцией на обоих концах минимизирует тепловое смещение. Установлен двухступенчатый редуктор для улучшения мощности и крутящего момента шпинделя. Высокая мощность шпинделя обеспечивает мощную резку.

Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.

Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.

Максимальная скорость перемещения по оси Z: 20 м/мин [787 дюймов в минуту]

Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

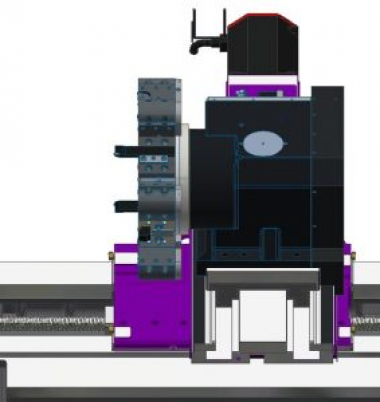

Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.

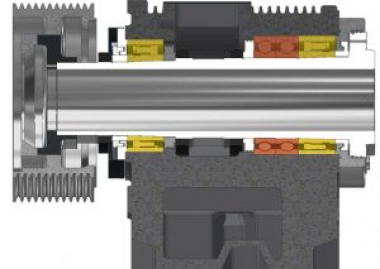

В главном шпинделе комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.

Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.

Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.

Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

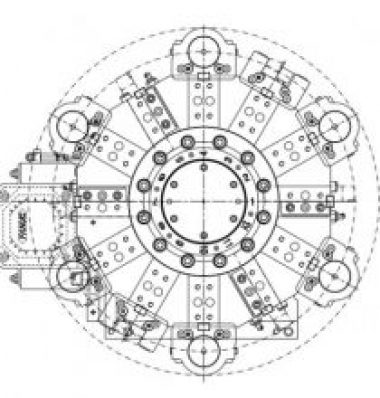

Стандартная турель:

Револьверная головка с 12 позициями.

Применяется трехкомпонентная криволинейная муфта большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.

Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость.

(время индексации 0,25 секунды).

Диаметр муфты: Ø320 (12,6 дюйма).

Усилие зажима: 159,3 кН.

Число делений револьверной головки: 12 шт .

Размер инструмента (НД/ВД): □32/60

Время индексации: 0,25 с

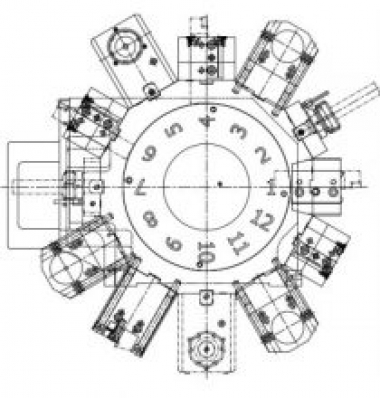

Фрезерные турели:

12-позиционная револьверная головка BMT75.

Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.

Использование мощного двигателя и высокоскоростного вращающегося инструмента.

Осуществление высокоточной обработки с помощью конструкции фрезерного инструмента с улучшенной режущей способностью.

Диаметр муфты: Ø320 (12,6 дюйма).

Усилие зажима: 159,3 кН.

Скорость: 4000 об/мин.

Максимальная мощность: 15 кВт.

Максимальный крутящий момент: 95,5 Нм.

Технические параметры

40 00LM
