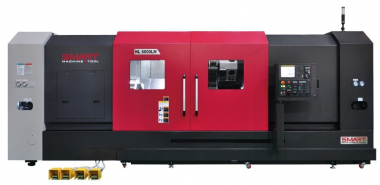

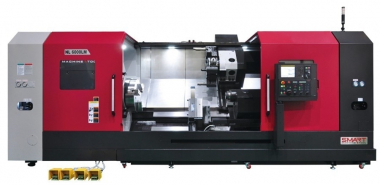

Трехосевой токарный станок NL6000

Технические характеристики

Модель: NL6000/S/SM/M/L/LM/XL/XLM

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки.

Мощный главный шпиндель с максимальной мощностью 55 кВт.

Большой диаметр сквозного отверстия шпинделя: Ø181 мм (7,125 дюйма).

Оборудован двухступенчатым редуктором для улучшения мощности и крутящего момента шпинделя.

Шарико-винтовая передача большого диаметра с предварительным натягом радиальных шарикоподшипников обеспечивает точное и плавное вращение.

Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.

Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.

Максимальная скорость движения по оси Z:

– NL6000/M/S/SM: 20 м/мин [787 изображений в минуту].

– NL6000L/LM: 16 м/мин [630 изображений в минуту].

– NL6000XL/XLM: 10 м/мин [394 изображений в минуту].

Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.

Главный шпиндель, комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.

Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.

Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.

Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

Стандартная турель:

Револьверная головка с 12 позициями.

Применяется трехкомпонентная криволинейная муфта большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.

Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость (время индексации 0,25 секунды).

Диаметр соединения: Ø320 (12,6 дюйма).

Усилие зажима: 212,4 кН.

Фрезерные турели:

12-позиционная револьверная головка BMT85.

Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.

Использование мощного двигателя и высокоскоростного вращающегося инструмента.

Осуществление высокоточной обработки с помощью конструкции фрезерного инструмента с улучшенной режущей способностью.

Диаметр соединения: Ø320 (12,6 дюйма).

Усилие зажима: 212,4 кН.
