Технические характеристики
Подходит для обработки прецизионных деталей из твердо-хрупких материалов (например, керамики, сапфира, стекла, карбида кремния), композитов на основе углеродного волокна, суперсплавов (например, титанового сплава) и других труднообрабатываемых материалов.
- Компания разработала собственную систему ультразвуковой обработки для решения проблем при обработке труднообрабатываемых материалов.
- Дополнительная система охлаждения сверхкритическим CO₂ или MQL для обеспечения чистой обработки.
- Доступны три варианта направляющих винтов для удовлетворения различных требований обработки твердых и хрупких материалов и металлов.
- Доступен ультразвуковой шпиндель BBT-30 с подачей СОЖ через отверстие и максимальной скоростью 30 000 об/мин.
- Различная вместимость инструментального магазина: 21T/26T/30T/36T/30T+14T
- Точность позиционирования 5 мкм и повторяемость 3 мкм.
- Доступен поворотный стол с 4/5 осями.
Технические параметры
|
Перемещение по осям X/Y/Z |
500x400x320 мм |
|
От торца шпинделя до стола |
180-500 мм |
|
Крышка от центра шпинделя до оси Z |
420 мм |
|
Размеры рабочего стола |
620×400 мм |
|
Максимальная нагрузка |
250 кг |
|
Т-образный паз (кол-во x ширина x расстояние) |
3x14x125 шт х мм х мм |
|
Диаметр шпинделя |
Ф120 мм |
|
Макс. скорость (кратковременная) |
30,000 rmp |
|
Макс. скорость (длительная) |
24,000 rmp |
|
Мощность двигателя (номинальная) |
Y: 5.5 △: 7.5 кВт |
|
Крутящий момент двигателя (номинальный) |
Y: 8.73 △: 4.78 Нм |
|
Конус шпинделя |
БТ30 |
|
Быстрая скорость осей X/Y/Z |
48/48/36 м/мин |
|
Мощность двигателя осей X/Y/Z |
1.5/1.5/3.0 кВт |
|
Точность позиционирования по осям X/Y/Z |
0,006 мм |
|
Повторяемость осей X/Y/Z |
0,004 мм |
|
Емкость для хранения инструмента |
21 Кол-во инструментов |
|
Макс. диаметр инструмента (полный) |
60/80 мм |
|
Макс. длина инструмента |
200 мм |
|
Макс. вес инструмента |
3 кг |
|
Напряжение питания |
Трехфазный переменный ток, 380 В/50 Гц |
|
Мощность |
15 кВА |
|
Давление воздуха |
0,5-0,7 МПа |
|
Общее потребление воздуха |
> 100 л/мин |
|
Общий вес (включая аксессуары) |
3200 кг |
|
Размер машины (ДxШxВ) |
1600 х 2430 х 2400 мм |
|
Контроллер ЧПУ |
Mitsubishi M80A (стандарт) SIEMENS/FANUC (опционально) |
|
Модель |
Стоимость, доллары США |
|

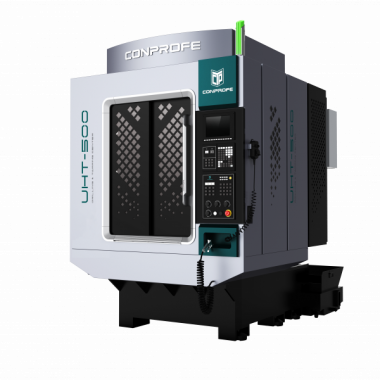

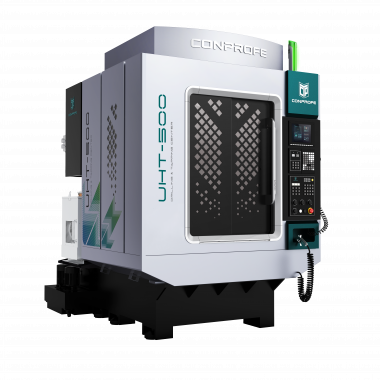

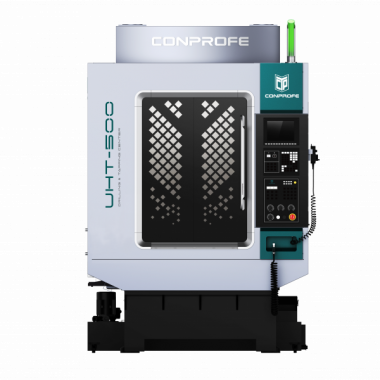

UHT-500 |
Цена по запросу |
