Технические характеристики
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |

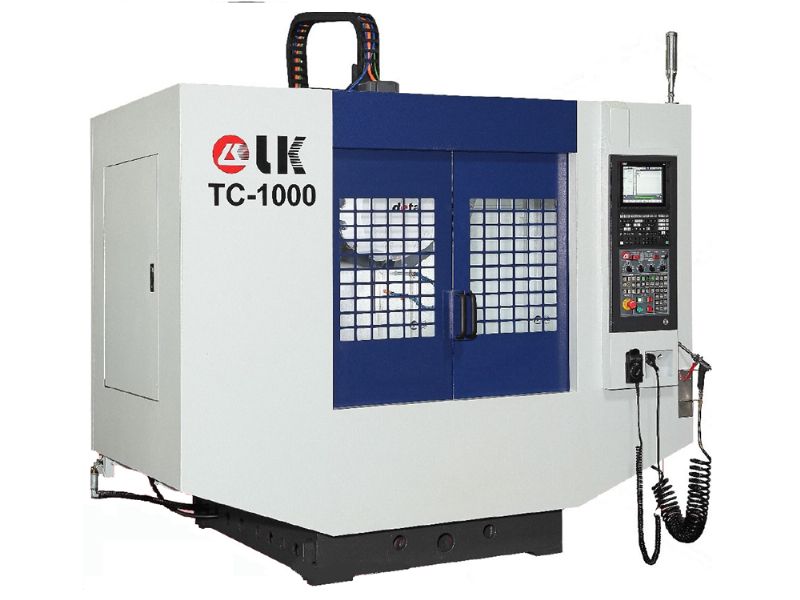

TC-1000 |
|
ЛОТОК |
Размер стола |
1.100 х 540 мм |
|
Размер и количество Т-образных пазов |
14 x 125 x 3 |
|
|
Грузоподъемность стола |
300 кг |
|
|
Расстояние между столом ~ концом вала фонаря |
180 ~ 530 мм |
|
|
ОСИ |
Движение оси х |
1000 мм |
|
Движение оси Y |
540 мм |
|
|
Движение оси Z |
350 мм |
|
|
Скорость подачи холостого хода по оси X |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Y |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Z |
48.000 mm/dk |
|
|
Скорость резания по осям X, Y, Z |
20.000 mm/dk |
|
|
Точность позиционирования оси X, Y, Z |
0,017 / 300 мм |
|
|
Точность повторения оси X, Y, Z |
±0,005 мм |
|
|
ВАЛ ФОНАРЯ |
Стандарт шпинделя фонаря |
BT-30 |
|
Обороты вала фонаря |
12.000 dv/dk |
|
|
Передача вала фонаря |
Прямой |
|
|
Тип подшипника вала фонаря |
Сталь |
|
|
ДВИГАТЕЛИ |
Мощность двигателя шпинделя фонаря |
5,5 kw (7,5 hp) |
|
Тип двигателя шпинделя фонаря |
AC Servo |
|
|
Сила мотора оси кс |
2,2 kw |
|
|
Мощность двигателя оси Y |
2,0 kw |
|
|
Мощность двигателя оси Z |
2,2 kw |
|
|
Мощность двигателя системы охлаждения |
0,75 кВт х 2 шт. |
|
|
СМЕНЩИК ИНСТРУМЕНТА |
Тип смены инструмента |
Тип рычага |
|
Емкость инструмента |
16 штук |
|
|
макс. Вес инструмента |
3 кг |
|
|
макс. Длина инструмента |
200 мм |
|
|
макс. Диаметр инструмента |
Ø 100 / Ø 140 mm |
|
|
Время смены команды (от команды к команде) |
2,3 сек. |
|
|
ОБЩИЙ |
Требование к воздуху столешницы |
6 бар (100 фунтов на квадратный дюйм) |
|
Общая потребляемая мощность |
380 V/ 50 Hz. 12 kw |
|
|
Размеры столешницы |
2.440 x 2.640 x 2.850 mm |
|
|
Площадь, занимаемая столешницей |
4.033 x 3.110 x 2.850 |
|
|
Вес скамьи |
4300 кг |
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Модель |
Стоимость |
|
TC-1000 |
По запросу |
