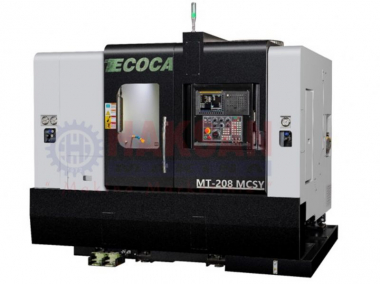

Токарный станок с ЧПУ с осями Ecoca C и Y-токарный станок с наклонной стойкой и направляющим центром

ЕМКОСТЬ

Размер зеркала

8”

макс. Емкость сальто

Ø 600 мм

макс. Диаметр поворота

Ø 210 мм

макс. Длина поворота

330 мм

макс. Диаметр обработки стержня

Ø 52 мм

ВАЛ ФОНАРЯ

Обороты вала фонаря

4.500 dv/dk

Мощность двигателя шпинделя фонаря

15 kw

Стандарт шпинделя фонаря

А2-06

Диаметр отверстия вала фонаря

Ø 62 мм

Диаметр переднего подшипника вала фонаря

Ø 100 мм

ПРОТИВОПОЛОЖНАЯ ЗАДНЯЯ БАБКА

Диаметр контр-задней бабки Пиноля

-

Движение против Пунта-Пиноля

-

Противоположный конус задней бабки Пиноля

-

Встречное движение задней бабки

-

ВСТРЕЧНОЕ ЗЕРКАЛО

Мера встречного зеркала

6”

Диаметр обработки встречного зеркального стержня

Ø 45 мм

Цикл встречного зеркала

6.000 dv/dk

Мощность двигателя встречного зеркала

7,5 kw

ЖИВАЯ КОМАНДА

Живая передача команды

4.500 dv/dk

Мощность двигателя живого инструмента

3,7 kw

Количество подключаемых живых команд

12 шт.

Стандарт держателя живого инструмента

БМТ-55

ОСИ

Движение оси х

105 + 30 мм

Движение оси Z

500 мм

Движение оси Y

±40 мм

Скорость хода холостого хода по оси X

24.000 mm/dk

Скорость хода холостого хода оси Z

24.000 mm/dk

Скорость подачи холостого хода по оси Y

24.000 mm/dk

Сила мотора оси кс

3,0 kw

Мощность двигателя оси Z

3,0 kw

Мощность двигателя оси Y

1,6 kw

БАШЕНКА

Тип башни

Управляемая башня

Количество башенных станций

12 шт.

макс. Квадратный размер инструмента

25х25 мм

макс. Круглый размер инструмента

Ø 40 мм

ОБЩИЙ

Общая потребляемая мощность

35 kw

Общая потребность в воздухе

-

Емкость бака охлаждающей жидкости

125 л

Размеры столешницы

2.300 x 1.500 x 1.700 mm

Вес скамьи

5000 кг

S СТАНДАРТНОЕ ОБОРУДОВАНИЕ

• Блок управления FANUC 0i-TF Plus с ЧПУ

• 10,4” цветной ЖК-дисплей/TFT-дисплей

• Блок связи локальных сетей, блок связи РС-232

• Слот для чтения карт CF, слот для чтения USB

• Предварительно напряженные винтовые валы марки C-3

• Оси X, Y, Z Направляющие коробки с гидростатическим трением

• Конструкция корпуса из прецизионного литья с прочностью ”MEEHANITE" и моноблочной наклонной скамьей

• Башня с сервоприводом BARUFFALDI с 12 станциями

• Полностью автоматическая измерительная рукоятка инструмента RENISHAW

• 8” (Ø200 мм) 3-футовый гидравлический патрон

• 6” (Ø170 мм) 3-футовое гидравлическое встречное зеркало

• Полностью закрытая кабина,

• Безопасные не рассеивающие закаленные окна кабины

• Система освещения в салоне

• 3-цветная сигнальная лампа

• Программируемая централизованная система смазки от автоматического (с сигнализацией) блока

• Нержавеющая телескопическая система защиты от скольжения на осях X, Y, Z

• Ленточный конвейер для удаления стружки и тележка для стружки

• Функция автоматического выключения скамейки в конце программы

• Маховик (ручной импульсный генератор)

• Система компенсации тепла электрического шкафа

• Набор мягких ножек (5 комплектов)

• Набор жестких ножек (1 комплект)

• Набор поворотных задних бабок (1 комплект)

• Набор конусов Морзе (1 комплект)

• Стандартный набор держателей инструментов (1 комплект)

• Инструменты и сумка для инструментов

• Книги по эксплуатации и обслуживанию столешниц

• Книги по программированию и использованию FANUC (USB)

• Электрическое и предохранительное устройство в соответствии с нормами CE

• 1 год гарантии на механический верстак от производственных дефектов

• 2-летняя международная гарантия на блок управления FANUC

Модель

Стоимость

MT-208 MCSY

По запросу
