Технические характеристики

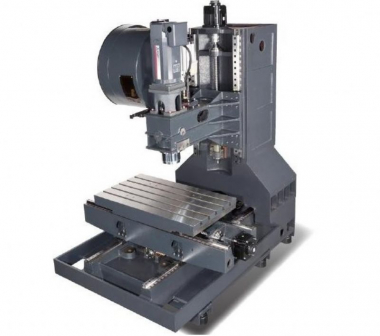

* Весь корпус машины выполнен в виде сотовой коробки с высокой жесткостью и оптимальным весом, что обеспечивает превосходные характеристики резания,
* 48 000 мм/мин по осям X, Y, Z. Быстрый ход и 20 000 мм/мин. Скорость резания
* Варианты высокопроизводительных систем управления Mitsubishi, Fanuc и Siemens
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |

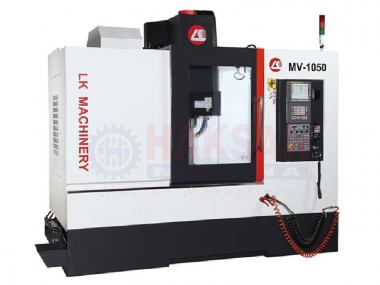

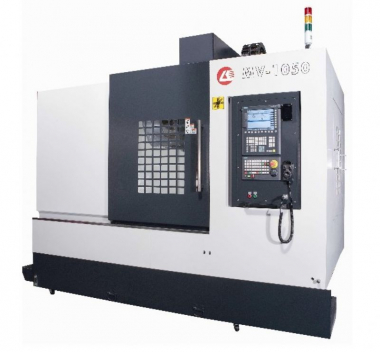

MV-1050 |
|
ЛОТОК |
Размер стола |
1.250 х 600 мм |
|
Размер и количество Т-образных пазов |
18 x 100 x 5 |
|
|
Грузоподъемность стола |
800 кг |
|
|
Расстояние между столом ~ концом вала фонаря |
150 ~ 760 мм |
|
|
ОСИ |
Движение оси х |
1050 мм |
|
Движение оси Y |
600 мм |
|
|
Движение оси Z |
610 мм |
|
|
Скорость подачи холостого хода по оси X |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Y |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Z |
48.000 mm/dk |
|
|
Скорость резания по осям X, Y, Z |
20.000 mm/dk |
|
|
Точность позиционирования оси X, Y, Z |
0,017 / 300 мм |
|
|
Точность повторения оси X, Y, Z |
±0,005 мм |
|
|
ВАЛ ФОНАРЯ |
Стандарт шпинделя фонаря |
BT-40 |
|
Обороты вала фонаря |
12.000 dv/dk |
|
|
Передача вала фонаря |
Прямой |
|
|
Тип подшипника вала фонаря |
Сталь |
|
|
ДВИГАТЕЛИ |
Мощность двигателя шпинделя фонаря |
15 kw (20 hp) |
|
Тип двигателя шпинделя фонаря |
AC Servo |
|
|
Сила мотора оси кс |
2,0 kw |
|
|
Мощность двигателя оси Y |
2,0 kw |
|
|
Мощность двигателя оси Z |
3,0 kw |
|
|
Мощность двигателя системы охлаждения |
0,75 кВт х 2 шт. |
|
|
СМЕНЩИК ИНСТРУМЕНТА |
Тип смены инструмента |
Тип рычага |
|
Емкость инструмента |
24 шт. |
|
|
макс. Вес инструмента |
7 кг |
|
|
макс. Длина инструмента |
250 мм |
|
|
макс. Диаметр инструмента |
Ø 75 / Ø 150 mm |
|
|
Время смены команды (от команды к команде) |
2,3 сек. |
|
|
ОБЩИЙ |
Требование к воздуху столешницы |
6 бар (100 фунтов на квадратный дюйм) |
|
Общая потребляемая мощность |
380 V/ 50 Hz. 30 kw |
|
|
Размеры столешницы |
3.600 x 2.325 x 2.880 mm |
|
|
Площадь, занимаемая столешницей |
4.810 x 3.530 x 2.880 mm |
|
|
Вес скамьи |
6000 кг |
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
Блок управления MITSUBISHI M80 (2A) с ЧПУ |
|
15,4” экран касания цвета ЛКД/ТФТ |
|
|
Шпиндель фонаря с прямой передачей 12 000 оборотов |
|
|
Функция ”Часто задаваемые вопросы" (Super Smooth Surface) |
|
|
Диалоговое программирование, опция турецкий язык |
|
|
Блок связи локальных сетей, блок связи РС-232 |
|
|
Блок соединения РС-232 |
|
|
Слот для чтения SD-карт, слот для чтения USB |
|
|
Линейные направляющие с высокой точностью и прочностью по осям X, Y, Z |
|
|
Предварительно напряженные винтовые валы марки C-3 |
|
|
”MEHANITE" Прочная и точная литая конструкция кузова |
|
|
Система охлаждения масла шпинделя фонаря |
|
|
Система непрерывного воздушного экранирования вала фонаря |
|
|
Система распыления СОЖ под давлением с торца вала фонаря |
|
|
Система распыления сжатого воздуха и воды вокруг вала фонаря |
|
|
Светодиодная система освещения в салоне х 2 шт. и светодиодная рабочая лампа |
|
|
Программируемая централизованная система смазки от автоматического (с сигнализацией) блока |
|
|
Нержавеющая телескопическая система защиты от скольжения на осях X, Y, Z |
|
|
Винтовой шнек для удаления стружки и тележка для стружки |
|
|
Запасной воздушный бак для смены инструмента |
|
|
Функция автоматического выключения скамейки в конце программы |
|
|
Маховик (миль на галлон) |
|
|
Система компенсации тепла электрического шкафа |
|
|
3-цветная сигнальная лампа |
|
|
Воздушный и водяной пистолет |
|
|
Книги по эксплуатации и обслуживанию столешниц |
|
|
Книги по программированию и использованию MITSUBISHI |
|
|
Электрическое и предохранительное устройство в соответствии с нормами CE |
|
|
Гарантия на механический верстак 1 год |
|
|
2 года гарантии на блок управления |
|
|
Система сепаратора борного масла и скользящего масла дискового типа (масляный скиммер) |
|
|
Система сброса инструмента RENISHAW TS-27R |
|
Модель |
Стоимость |
|
MV-1050 |
По запросу |
