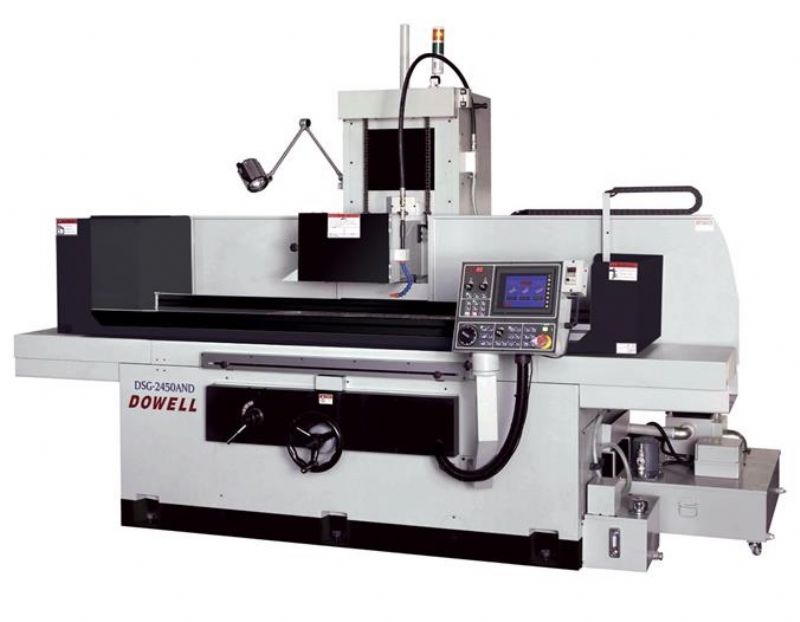

Автоматический шлифовальный станок с программируемым сенсорным экраном 500x1000 мм с управлением PLC-NC, DSG-2040

ШЛИФОВАЛЬНЫЙ СТАНОК DOWELL NC SATIH

МОДЕЛЬ : DSG-2040  / 500 x 1000 ММ / ПЛК С СЕНСОРНЫМ ЭКРАНОМ С ЧПУ

ТОЧНОСТЬ ПОГРУЖЕНИЯ 0,001 / ПРОГРАММИРУЕМЫЕ ОСИ Y И Z

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

DSG 2040 AND

РАЗМЕР СТОЛА

500 х 1000 мм

МАКС. ДВИЖЕНИЕ СТОЛА

550 х 1050 мм

СКОРОСТЬ ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ СТОЛА (X)

3 ~ 25 м/мин.

ЗНАЧЕНИЯ ПОПЕРЕЧНОГО ПЕРЕМЕЩЕНИЯ СТОЛА (Y)

Автоматический

1 ~ 20 mm/dk.

Серийный

1000 mm/dk.

Маховик

0,02 ~ 5 мм

ЗНАЧЕНИЯ ВЕРТИКАЛЬНОГО ПЕРЕМЕЩЕНИЯ КАМЕННОЙ ГОЛОВКИ (Z)

Автоматический

0,001 ~ 0,099 мм

Серийный

500 mm/dk.

Маховик

X1: 0.001~X5:0.005~X10:0.01 mm

КАМЕНЬ

Скорость (стандартная)

1450 об/мин.

Скорость (с инвертором)

2000 об/мин.

Мера

406 x 50 x 127 mm

РАССТОЯНИЕ МЕЖДУ СТОЛОМ ШПИНДЕЛЯ

600 мм

МОТОР ШПИНДЕЛЯ ФОНАРЯ

МОЩНОСТЬ ГИДРАВЛИЧЕСКОГО ДВИГАТЕЛЯ

7,5 Л.с.

3 л.с.

РАЗМЕРЫ ( Д х Ш х В )

360 x 225 x 228 cm

ВЕС

5900/6900 кг

        СТАНДАРТНОЕ ОБОРУДОВАНИЕ

* Сильный электромагнитный стол

* Система приема магнитов - размагничиватель

* Шлифовальный камень

* 2 каменных фланца

* Система заточки камня

* Автоматическая система смазки

* Охлаждающий блок с фильтрацией бумаги и магнитным сепаратором

*Балансировочная стойка и шпиндель

*Система освещения

* Болты и наконечники регулировки баланса

* Устройство для удаления камня и муфта. Команды

ОСОБЕННОСТИ

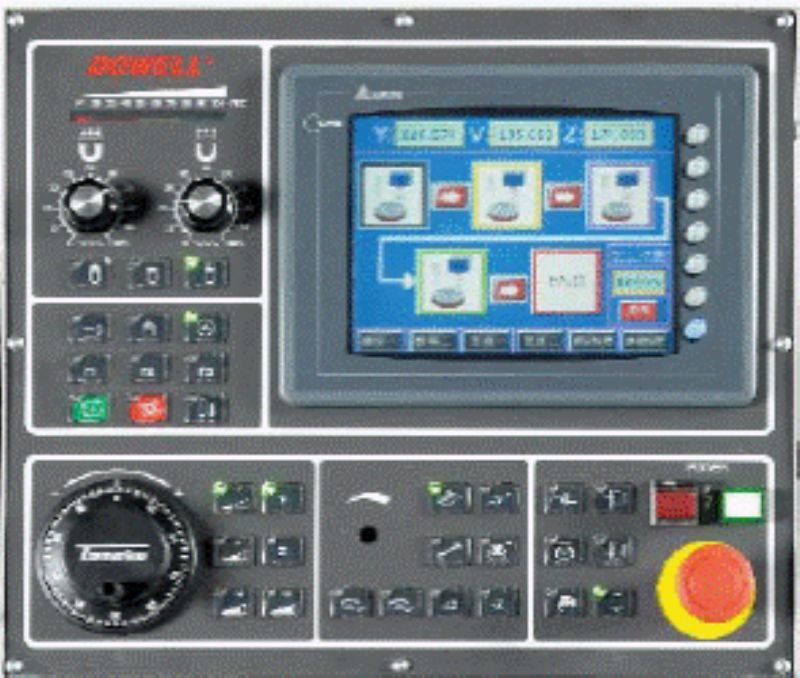

* 7,7 “Сенсорная панель управления

*Программируемая функция погружения с управлением ПЛК

*Полностью автоматическая рабочая система

*Автоматическое отключение или зуммер по завершении работы

*Шариковый вал на оси Y и Z

* Серводвигатель на оси Z

* Двигатель переменного тока оси Y

* Корпус литейного станка MEEHANITE

* Конструкция вала фонаря с 6 подшипниками

* Сильный шпиндель фонаря диаметром 120 мм

* Шпиндель фонаря с сверхточным подшипником класса P4

* Двигатель класса V3 на шпинделе фонаря

Модель

Стоимость

DSG-2040 AND

По запросу
