Технические характеристики
|

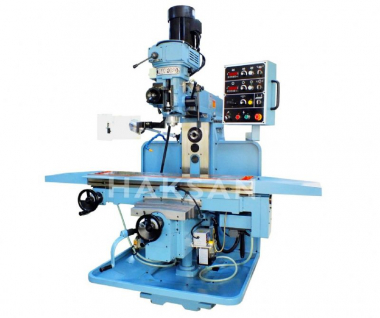

ФОРМОВОЧНЫЙ И УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК MANFORD |
|
МОДЕЛЬ : VH-250 VS / ВЕРТИКАЛЬНЫЙ И ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ ФОНАРЯ С ИНВЕРТОРОМ / ЦИФРОВОЙ / X-Y ШАРОВОЙ ВАЛ И СЕРВОДВИГАТЕЛЬ |
|
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ |
|
VH-250 ПРОТИВ |
|
|
ЛОТОК |
|||
|
Размер стола |
305 x1470 mm |
||
|
Количество и размер лотка T-образного канала |
16 x 3 x 63 |
||
|
Движение оси х |
1100 мм |
||
|
Движение оси Y |
400 мм |
||
|
Движение оси Z |
450 мм |
||
|
Автоматические скорости подачи X , Y , Z |
0-500 об/мин. |
||
|
X , Y , Z Быстрая ( последовательная ) скорость подачи |
2000 mm/dk. |
||
|
Движение ОЗУ |
600 мм |
||
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|||
|
Скорость вращения шпинделя фонаря ( с инвертором ) |
50-3600 об/мин. |
||
|
Наконечник вала фонаря |
ISO 40 |
||
|
Движение Пиноля |
0-140 |
||
|
Автоматическая скорость подачи шпинделя фонаря |
0.035/0.07/0.14 |
||
|
Угол поворота головки ( справа налево ) |
45° |
||
|
Расстояние между концом вала фонаря и столом |
130-580 мм |
||
|
Расстояние между центром вала фонаря и колонной |
185-685 мм |
||
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|||
|
Скорость вращения шпинделя фонаря ( с редуктором - инвертором ) |
48-240 (низкий) |
||
|
240-1180 (высокий) |
|||
|
Наконечник вала фонаря |
ISO 40 |
||
|
Расстояние между концом вала фонаря и столом |
20-470 мм |
||
|
Расстояние между центром шпинделя фонаря и оперативной памятью |
170 мм |
||
|
ДВИГАТЕЛИ |
|||
|
Шпиндель фонаря (л.с.) |
Вертикальный шпиндель |
Инверторный двигатель мощностью 5 л.с. |
|
|
Горизонтальный шпиндель |
Инверторный двигатель мощностью 5 л.с. |
||
|
Ось X, Y (HP) |
FP (инвертор) |
1 л. с. инвертор |
|
|
Ось Z |
1 л.с. |
||
|
Охлаждающий насос |
1/6 л.с. |
||
|
РАЗМЕРЫ МАШИНЫ |
|||
|
Размеры машины (Д х Ш х В ) |
1970 x 2150 x 2550 mm |
||
|
Вес нетто машины |
2500 кг |
||
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
3-осевая автоматическая система движения
Система шариковых валов с ЧПУ по оси X , Y
Регулировка скорости с инвертором оси X , Y
Подшипник скольжения с двойной коробкой оси Y
Инверторная регулировка скоростивертикальном шпинделе
Регулировка скорости зубчатой передачей на горизонтальном шпинделе
Автоматическая система съемника для вертикального и горизонтального шпинделя фонаря ( опционально )
Простая система нарезания резьбы
Вал съемника
Шпиндель беседки
Болты и наконечники регулировки баланса
Сумка для инструмента
|
Модель |
Стоимость |
|
VH-250 VS |
По запросу |
