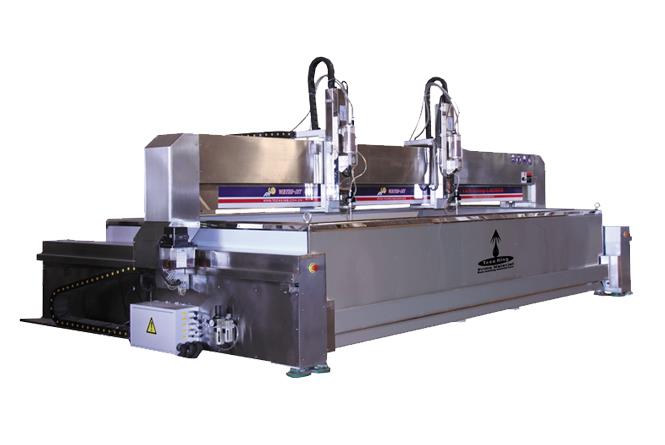

Высокоэффективный станок для гидроабразивной резки с мульти-головкой портального типа

Технические характеристики

Платформа для гидроабразивной резки с ЧПУ с 3 осями для гидроабразивной резки с ЧПУ

1. Зачем нужна 3-я ось?

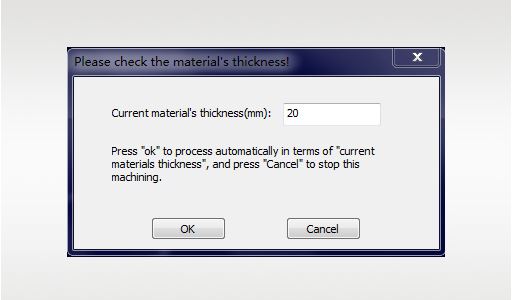

1: с помощью ЧПУ с осью Z система может выполнять команду "толщина" для точной резки заготовки.

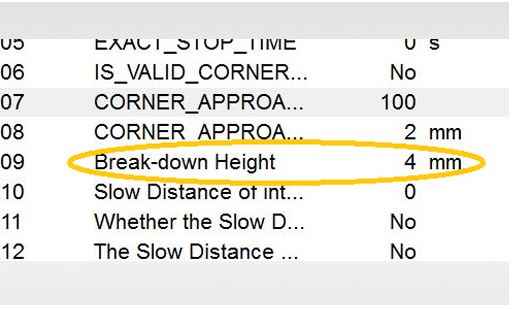

2: можно выполнить команду "высота прокалывания", чтобы избежать застревания насадки, проколоть на 5 мм выше заготовки, затем отрезать на 2 мм выше заготовки.

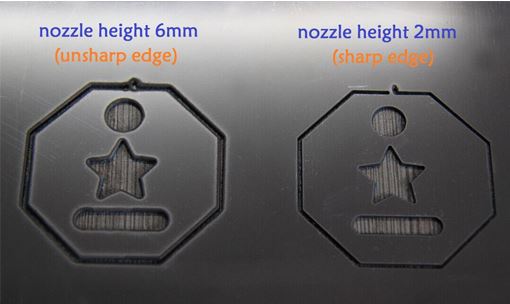

3: прокалывание на более высоком уровне и резка на более низком уровне позволяет избежать нерезкой кромки, особенно при резке нержавеющей стали с зеркальной отделкой и т.д., материала, для которого режущую головку необходимо опускать вниз для получения острой кромки.

2. Резервуар для сбора воды для гидроабразивной обработки под высоким давлением

   Плоскостность режущей платформы напрямую влияет на высоту резания при обработке. Высота режущей головки составляет около 1-3 мм, чтобы добиться хорошего результата резки. Поэтому очень важна ровность рабочей платформы. А при использовании водоструйной резки плоскостность платформы составляет +/- 0,75 мм.

   Учитывая, что струя воды может разрезать стальную пластину толщиной 150 мм, а с изменением оси Y (на 500 мм больше, чем раньше), она может выдерживать нагрузку более 1000 кг на квадратный метр,

   Чтобы не влиять на процесс обработки, регулятор уровня перелива воды установлен в углу за пределом водозаборника, что позволяет легко регулировать уровень перелива воды.

   Автоматическая "система контроля уровня воды " - это опция, которая может повышать / понижать уровень воды за несколько секунд с помощью сжатого воздуха, чтобы осуществлять резку под водой, уменьшать брызги и шум.





   4. Система движения

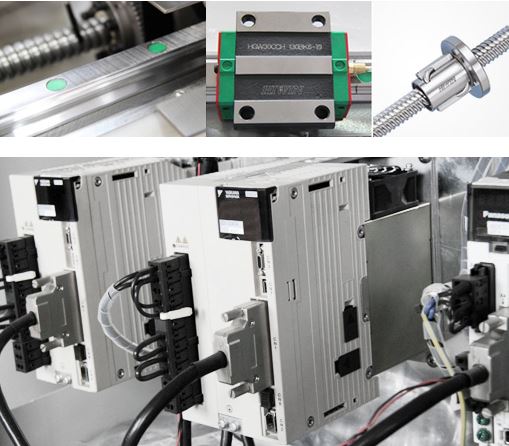

   Шарико-винтовая система перемещения: шарико-винт с большим шагом 32 мм, износостойкий и бесшумный.

   Линейная направляющая: HIWIN

   Сервосистема: особенно мощный двигатель мощностью 850 Вт по оси Y. При внезапном отключении или подаче сигнала тревоги положение не изменяется.





   5. Электрические компоненты:

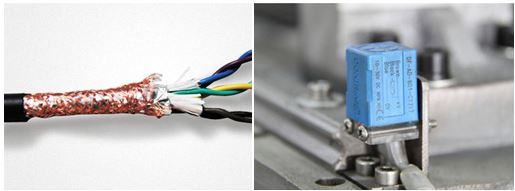

   Все провода и кабели: сертифицированы CE или UL,

   Все датчики: OMRON (Япония), Autonics (Корея), CONTRINEX (Швейцария)

   Все реле: OMRON (Япония)

   Все соленоиды: FeiTai (Китай)





   6. Высокоскоростное перемещение:

   Преимущество серводвигателей во вращении винта заключается в значительном снижении инерции и повышении точности.



   6. Смазка:

   С 2016 года у появился новый дизайн масляной системы смазки, которая встроена в левый рычаг X-beam, что делает ее более удобной.

   Смазка с погружением в масло предназначена только для привода вращения винта, но не для привода вращения гайки.

   Гарантирует высокоскоростную передачу (до 20 м/ мин) и высокую точность в течение пяти лет.

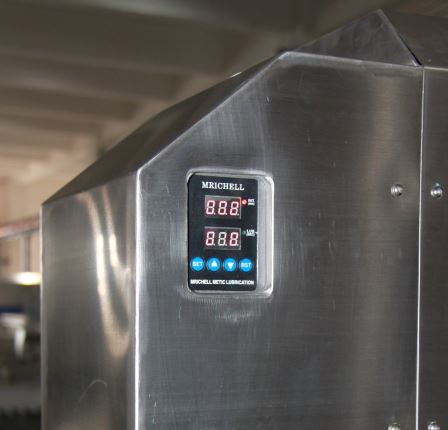

   Использует автоматическую централизованную смазку, которая проникает в подшипники и соединения при каждом движении, обеспечивает длительный срок службы машины и сигнализирует о нехватке масла.




   7. Водонепроницаемость и пыленепроницаемость

   В процессе абразивной резки брызги пыли и воды легко попадают на винт и направляющую рейку. Ржавчина может повлиять на точность работы станка.

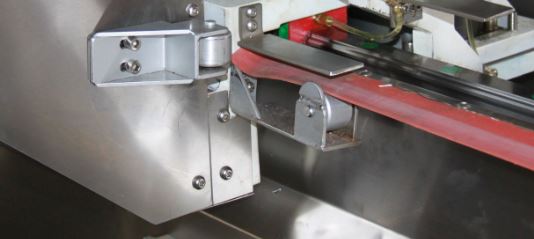

   Станок с хорошей водонепроницаемостью и пылезащитой, шарико-винтовые и линейные направляющие надежно герметизированы, а водоотталкивающий клапан для режущей головки предотвращает попадание воды на балку. Кроме того, крышки из нержавеющей стали оснащены колесиками для фиксации уплотнительной ленты в полностью закрытом состоянии.

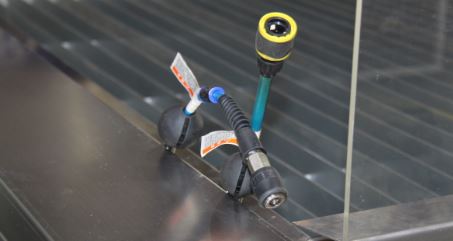

   Кроме того, компания разработала систему скрытого водяного пистолета высокого давления/ пневматического пистолета высокого давления, расположенную на левой боковой Y-образной балке, которая не занимает много места, поскольку автоматически выдвигается.

   Эта система удобна и практична для пользователей.





   8. Механическая конструкция и защита

   Конструкция water jet разработана механически, что обеспечивает хорошую производительность и высокую точность станка.

   Чтобы сделать станок долговечным, проводится процесс сверхвысокочастотного отжига для конструкции станка, что обеспечивает высокую точность в течение длительного времени.





   9. Корпус из нержавеющей стали

   Для резки используется абразив, так как пыль, содержащаяся в воде с абразивной смесью, вызывает сильную коррозию (кислотные сточные воды в резервуаре для воды) и отслаивание краски, а покрытие из нержавеющей стали всегда сохраняет машину в новом состоянии после протирки тканью.





   10. Точность

   Обеспечивает очень высокую точность резки.
