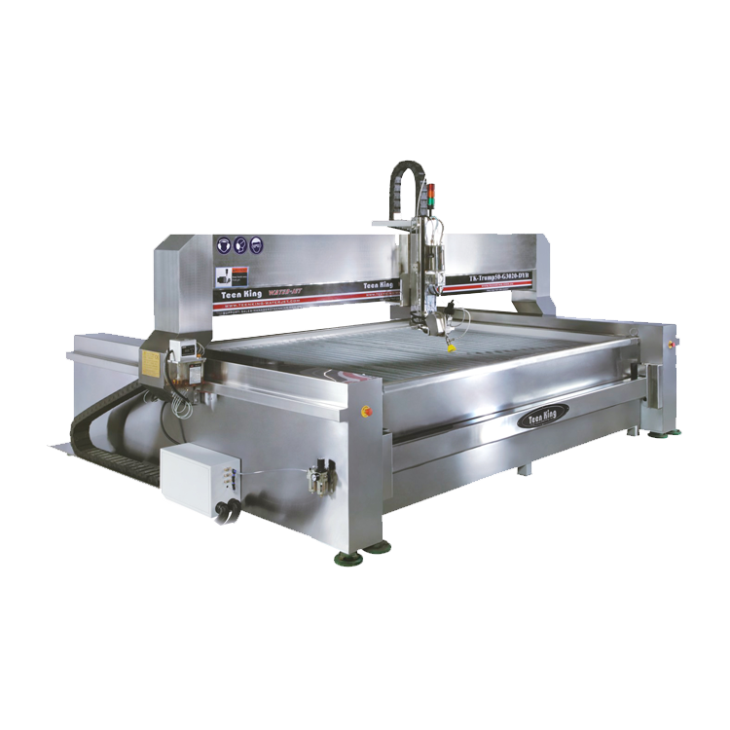

Профессиональный 5-осевой станок для гидроабразивной резки фасок

Технические характеристики

5-осевая режущая платформа с ЧПУ

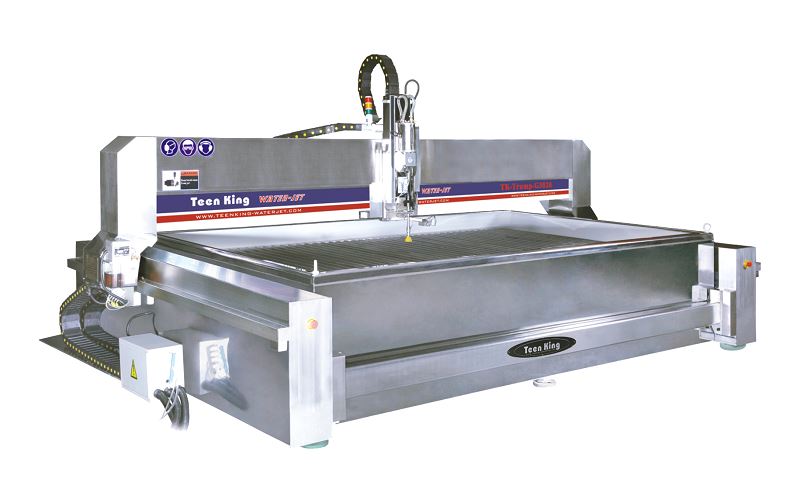

Гидроабразивная обработка с площадью резания 3 х 1,5 м.

1.Профессиональный 5-осевой станок для водоструйной резки с фаской

Это высокоэффективная 5-осевая режущая головка, которая может наклоняться на + /- 15 градусов, она имеет простую конструкцию, проста в обслуживании, она стала более восприимчивой к камню и керамической мозаике, чем основные модели.

5-осевая гидроабразивная резка с наклоном 10 градусов

Преимущества:

Компактная конструкция.

Строгая герметизация

Высокая точность при снятии фаски в пределах +/-30 °с

2.5-осевой контроллер ЧПУ

Система водоструйного управления ЧПУ TK-Trump с 3 ~ 6 осями:

Плата управления ЧПУ

Сигналы команд передаются с шины ввода-вывода на первый сервопривод, а затем на следующий сервопривод с последнего. Режим BLUE дает два основных преимущества:

1. Машина больше не нуждается в обратной связи
2. Ошибка передачи данных сводится практически к нулю

19-дюймовый сенсорный экран высокой технологии

Дистанционное управление движением машины

Простота в эксплуатации, встроенная база данных материалов, просто выберите материал и толщину.

Также поддерживается серводвигатель Baumüller с датчиком абсолютного значения.

3. Резервуар для сбора воды для гидроабразивной обработки под высоким давлением

Плоскостность режущей платформы напрямую влияет на высоту резания при обработке. Высота режущей головки составляет около 1-3 мм, чтобы добиться хорошего результата резки. Поэтому очень важна ровность рабочей платформы. А при использовании водоструйной резки плоскостность платформы составляет +/- 0,75 мм.

Учитывая, что струя воды может разрезать стальную пластину толщиной 150 мм, а с изменением оси Y (на 500 мм больше, чем раньше), она может выдерживать нагрузку более 1000 кг на квадратный метр,

Чтобы не влиять на процесс обработки, регулятор уровня перелива воды установлен в углу за пределом водозаборника, что позволяет легко регулировать уровень перелива воды.

Автоматическая "система контроля уровня воды " - это опция, которая может повышать / понижать уровень воды за несколько секунд с помощью сжатого воздуха, чтобы осуществлять резку под водой, уменьшать брызги и шум.

4. Система движения

Шарико-винтовая система перемещения: шарико-винт с большим шагом 32 мм, износостойкий и бесшумный.

Линейная направляющая: HIWIN

Сервосистема: особенно мощный двигатель мощностью 850 Вт по оси Y. При внезапном отключении или подаче сигнала тревоги положение не изменяется.

5. Электрические компоненты:

Все провода и кабели: сертифицированы CE или UL,

Все датчики: OMRON (Япония), Autonics (Корея), CONTRINEX (Швейцария)

Все реле: OMRON (Япония)

Все соленоиды: FeiTai (Китай)

6. Высокоскоростное перемещение:

Преимущество серводвигателей во вращении винта заключается в значительном снижении инерции и повышении точности.

6. Смазка:

С 2016 года у появился новый дизайн масляной системы смазки, которая встроена в левый рычаг X-beam, что делает ее более удобной.

Смазка с погружением в масло предназначена только для привода вращения винта, но не для привода вращения гайки.

Гарантирует высокоскоростную передачу (до 20 м/ мин) и высокую точность в течение пяти лет.

Использует автоматическую централизованную смазку, которая проникает в подшипники и соединения при каждом движении, обеспечивает длительный срок службы машины и сигнализирует о нехватке масла.

7. Водонепроницаемость и пыленепроницаемость

В процессе абразивной резки брызги пыли и воды легко попадают на винт и направляющую рейку. Ржавчина может повлиять на точность работы станка.

Станок с хорошей водонепроницаемостью и пылезащитой, шарико-винтовые и линейные направляющие надежно герметизированы, а водоотталкивающий клапан для режущей головки предотвращает попадание воды на балку. Кроме того, крышки из нержавеющей стали оснащены колесиками для фиксации уплотнительной ленты в полностью закрытом состоянии.

Кроме того, компания разработала систему скрытого водяного пистолета высокого давления/ пневматического пистолета высокого давления, расположенную на левой боковой Y-образной балке, которая не занимает много места, поскольку автоматически выдвигается.

Эта система удобна и практична для пользователей.

8. Механическая конструкция и защита

Конструкция water jet разработана механически, что обеспечивает хорошую производительность и высокую точность станка.

Чтобы сделать станок долговечным, проводится процесс сверхвысокочастотного отжига для конструкции станка, что обеспечивает высокую точность в течение длительного времени.

9. Корпус из нержавеющей стали

Для резки используется абразив, так как пыль, содержащаяся в воде с абразивной смесью, вызывает сильную коррозию (кислотные сточные воды в резервуаре для воды) и отслаивание краски, а покрытие из нержавеющей стали всегда сохраняет машину в новом состоянии после протирки тканью.

10. Точность

Обеспечивает очень высокую точность резки.
