5-осевой станок для динамической гидроабразивной резки

Технические характеристики

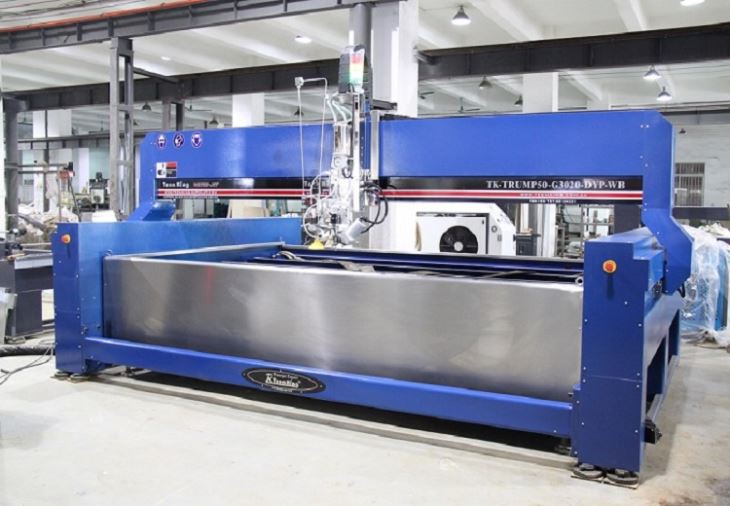

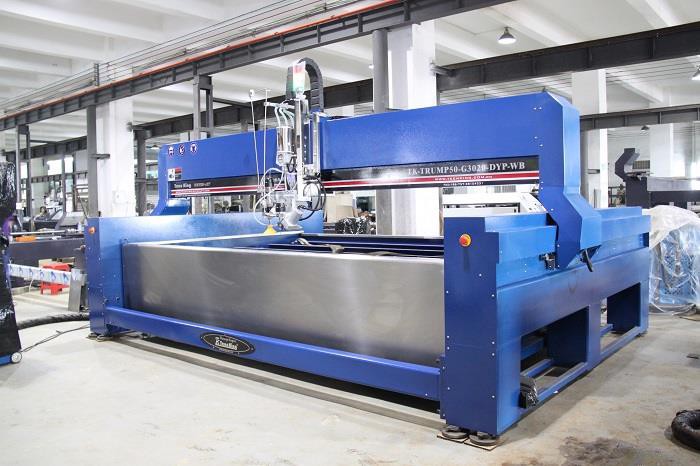

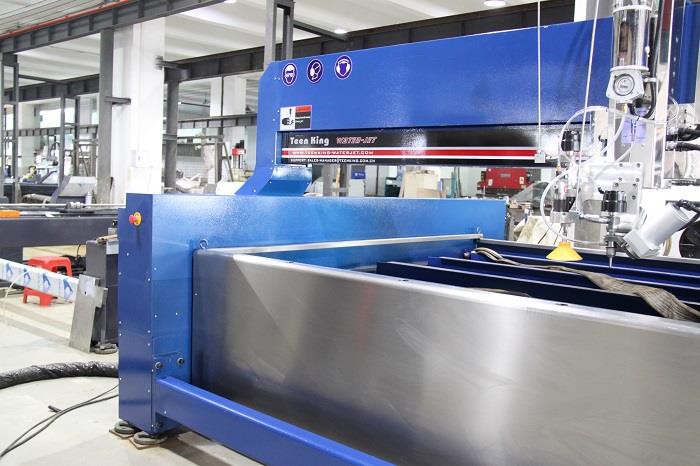

5-осевой станок для динамической гидроабразивной резки, оснащенный водоструйной головкой

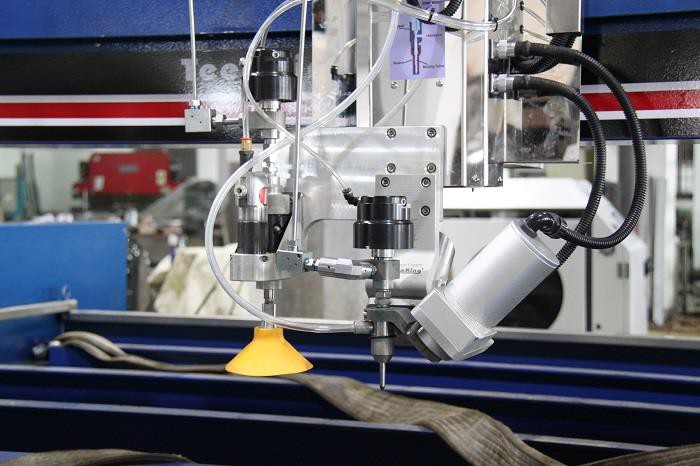

Головка с динамическим наклоном DYP +/-10° обеспечивает очень высокую производительность при высокоточной резке металла и камня, а также при резке фарфорового паркета.

Струйная обработка поверхности материала водой под высоким давлением, особенно используемая при обработке мрамора и каменной промышленности

5-осевой динамический (DYP)

с максимальным скосом +/- 10 градусов по оси A/B

-высокая точность и скорость

-устранение конусности

-резка с наклоном в пределах +/-10 °

-бесшовное сращивание для мрамора, керамики и металла

-стандартная максимальная толщина может достигать 200 мм

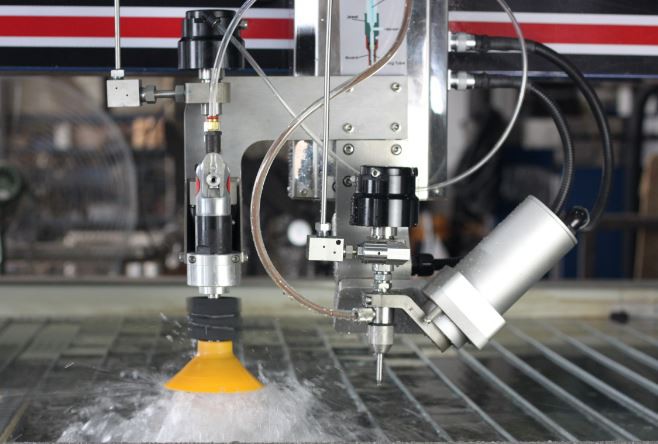

Гидроабразивная головка Teenking (WB)

Новейшая технология обработки поверхности материала водой под высоким давлением, специально используемая для обработки мрамора и каменной промышленности.

Область применения: внутренняя и наружная отделка

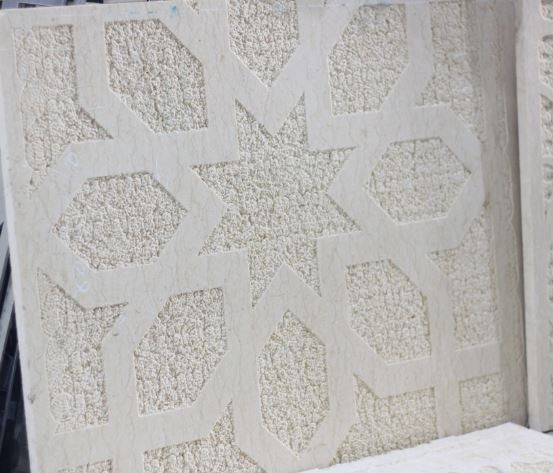

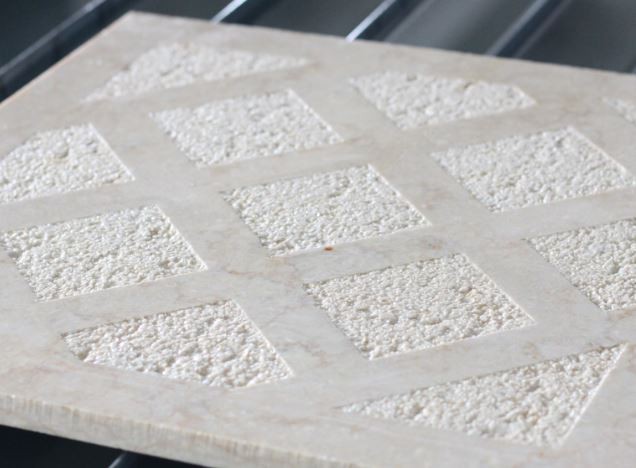

Образец для струйной обработки водой

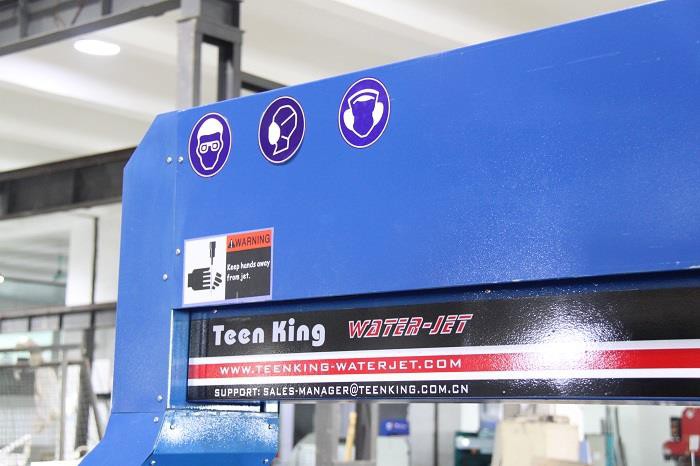

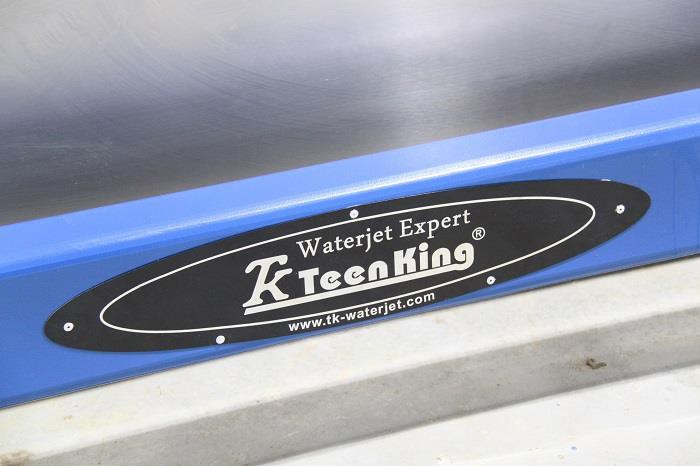

Дизайн серии Trump от компании TEENKING WATERJET

Серводвигатель и привод:

YASKAWA / WEIHONG (система серводвигателей с абсолютными координатами)

Максимальная скорость по осям X и Y:

30 м/мин

Максимальная скорость по оси Z:

2,5 м/мин

Компенсация лазерных помех: точность улучшена с помощью лазерного интерферометра RENISHAW, отображающего диапазон X, Y

Восстановление предварительного натяга между шарикоподшипниками для устранения линейного люфта при износе.

Конфигурация:

TK-NC Studio®/ система Windows

Компьютер ISA, Ethernet, SSD-накопитель на базе процессора Pentium

Протокол передачи данных по шине, абсолютная система координат, многоосевая система гидроабразивной резки с ЧПУ

Совместимые форматы: dxf. nc. cnc. eng. plt. G-cod

Программное обеспечение для системы управления (NC Studio):

По модулям: укладка плитки, резка труб, позиционирование листа с помощью камеры, 3D-генератор траекторий движения инструмента ※ динамическая регулировка скорости резания / объема абразива ※ регулировка высоты прокалывания по оси Z ※ отслеживание высоты резания с помощью датчика ※ отслеживание высоты резания с помощью системы лазерного сканирования ※ оценка времени и затрат на сокращение ※ напоминание о сроке службы расходных материалов ※ многопользовательская программа Revolve ※ simu-режим на офисном компьютере ※ автоматическая диагностика ошибок ※ программное обеспечение для резервного копирования и восстановления

Интегрированное программное обеспечение CAD/CAM (NC Editor):

※ Нарисуйте / оформите свою работу с помощью простых инструментов, таких как квадрат, круг, многоугольник, прямая линия и кривая ※ импортируйте спроектированную деталь из другого программного обеспечения в формате: dxf, plt, g-code ※ отредактируйте ввод/ вывод, компенсацию пропила, направление, порядок резания, задайте исходную точку, измените размер, положение ※ выберите объект(ы) или начальную и конечную точки обработки в программе ※ укажите различную скорость или угол скашивания для каждого контура детали
