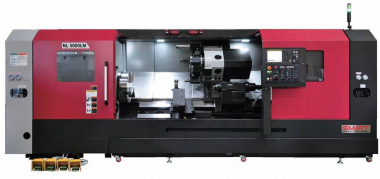

NL5000

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки. Высокоточная обработка возможна благодаря наклонной станине под углом 45° и конструкции торсионной трубки. Большой диаметр сквозного отверстия шпинделя: Ø181 мм (7,125 дюйма). Оборудован двухступенчатым редуктором для улучшения мощности и крутящего момента шпинделя. Высокая мощность шпинделя обеспечивает мощную резку.

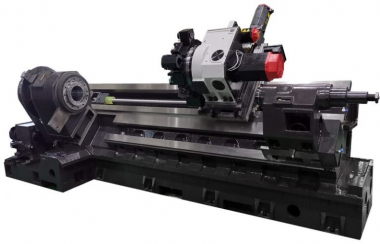

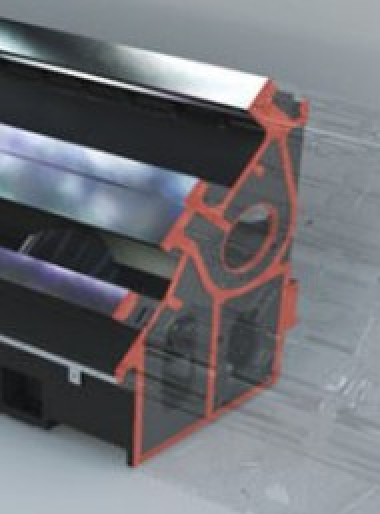

• Изготовленная из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.
• Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.
• Максимальная скорость перемещения по оси Z: 20 м/мин [787 дюймов в минуту].
• Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

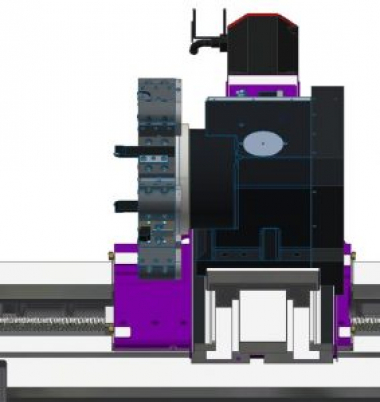

• Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.
• Главный шпиндель, комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.
• Револьверная головка турели, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.

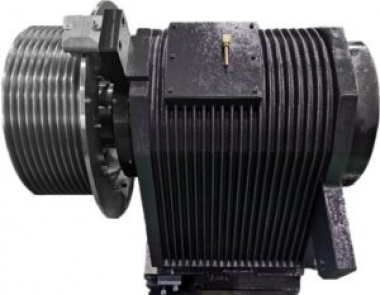

• Передний корпус главного шпинделя, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя.
• Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

Стандартная турель:

• Револьверная головка с 12 позициями.
• Применяется трехкомпонентная криволинейная муфта большого диаметра для обеспечения превосходной прочности и увеличения срока службы инструмента.
• Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость.
• (время индексации 0,25 секунды).
• Диаметр муфты: Ø320 (12,6 дюйма)
• Усилие зажима: 159,3 кН.
• Число делений револьверной головки: 12 шт.
• Размер инструмента (НД/ВД): 32/60.
• Время индексации: 0,25 с.

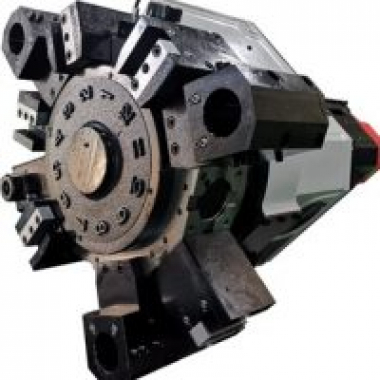

Фрезерные турели:

• 12-позиционная револьверная головка BMT75.
• Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.
• Использование мощного двигателя и высокоскоростного вращающегося инструмента.
• Осуществление высокоточной обработки с помощью конструкции фрезерного инструмента с улучшенной режущей способностью.
• Диаметр муфты: Ø320 (12,6 дюйма)
• Усилие зажима: 159,3 кН
• Скорость: 4000 об/мин.
• Максимальная мощность: 15 кВт.
• Максимальный крутящий момент: 95,5 Нм.

Спецификация:

50 00М

50 00LM
